- •Лекция № 10
- •План лекции
- •Содержание лекции
- •1. Датчик давления 92295a010000 – описание и работа.
- •2. Датчик перепада давления 92296a010000 – описание и работа.
- •3. Клапан регулирования расхода 60091a010000 – описание и работа.
- •4. Двойной теплообменник 2963a010000 – описание и работа.
- •5. Клапан регулирования температуры 6779a010000 – описание и работа.
- •6. Датчик температуры 92297a010000 – описание и работа.
- •7. Датчик температуры 92298a010000 – описание и работа.
- •8. Машина воздушного цикла 34721a010000 – описание и работа.
- •9. Подогреватель-конденсатор 2964a010000 – описание и работа.
- •10. Влагоотделитель 8919a010000 – описание и работа.
- •11. Датчик давления 93252a010000 – описание и работа.
- •12. Обратный клапан 3262 – описание и работа.
- •13. Датчик температуры 92299a010000 – описание и работа.
9. Подогреватель-конденсатор 2964a010000 – описание и работа.
Подогреватель-конденсатор (рис. 10.9) является частью холодильной установки и состоит из подогревателя и конденсатора, соединенных в одном корпусе.
Подогреватель − это воздухо-воздушный теплообменник с перекрестным потоком, который служит для уменьшения разницы температур между выходом основного теплообменника и входом в турбину. Нагретый воздух, поступающий в турбину после подогревателя, предотвращает образование льда.
Конденсатор − это теплообменник, в котором воздух на выходе из турбины охлаждает воздух, поступающий на турбину, до температуры, достаточной для конденсации влаги и последующего ее извлечения влагоотделителем.

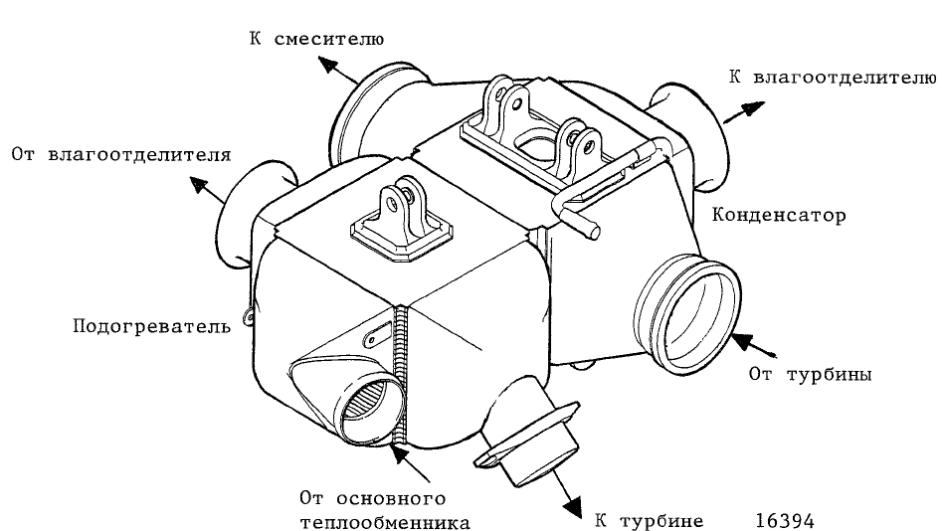

Рис. 10.9. Подогреватель-конденсатор 2964A010000
Средняя часть конденсатора состоит из двух небольших внутренних модулей, расположенных параллельно потоку с зазором в середине холодной стороны. Это позволяет части холодного воздуха обойти середину и предотвратить полную закупорку теплообменника в случае обледенения.
Оба теплообменника состоят из пластин и труб. Трубки подогревателя − наклонные, трубы конденсатора − ровные.
Основные данные:
Внутренние утечки............................................... |
не более 38 л/мин |
Температура окружающей среды........................ |
от –50 до +55 °C |
Масса...................................................................... |
5,8 кг |
10. Влагоотделитель 8919a010000 – описание и работа.
Влагоотделитель (рис. 10.10) является частью установки для кондиционирования воздуха. Он устанавливается после конденсатора холодильной установки, что позволяет:
− отделять капли свободной воды;
− собирать отделенную воду; − направлять собранную воду в трубопровод подачи во влагораспылитель;
− сливать отделенную воду в случае блокировки линии подачи во влагораспылитель.
Неподвижная спираль, находящаяся на входе корпуса, обеспечивает центробежную силу для потока воздуха и капель воды.
Коническое сопло (за спиралью) удаляет свободную воду и направляет воздух в кольцевое отверстие.
Влагоотделитель может быть установлен с небольшим наклоном вниз (<20°).
Основные данные:
Расход.................................................................................... |
0,360 кг/с |
Избыточное давление.......................................................... |
3,681 кгс/см2 |
Температура......................................................................... |
37 °C |
Внешние утечки воздуха при температуре 34,6 °C, давлении 4,47 кгс/см2 (абс.) и расходе 0,355 кг/с............. |
4,3 г/с |
Температура окружающей среды....................................... |
от -50 до +55 °C |
Масса..................................................................................... |
не более 0,8 кг |

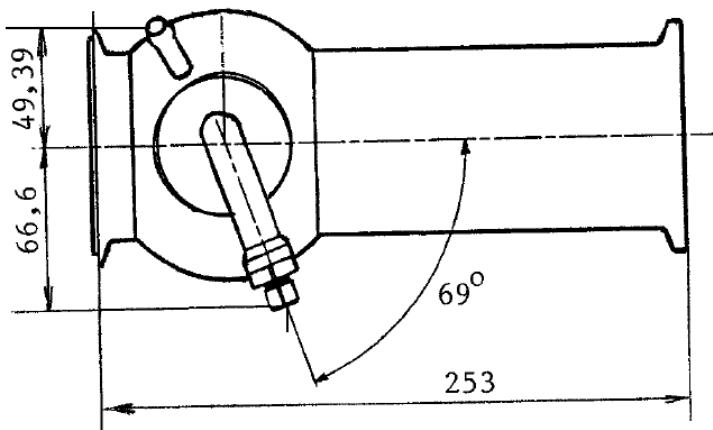

Рис. 10.10. Влагоотделитель 8919A010000
