5. Клапан регулирования температуры 6779a010000 – описание и работа.

Клапан регулирования температуры предназначен для подмеса горячего воздуха на выходе турбохолодильной установки (ТХУ), что предотвращает образование льда и поддерживает заданную температуру.

Клапан регулирования температуры − это заслонка с электрическим приводом и визуальным индикатором (рис. 10.5). Положение заслонки регулируется путем импульсной подачи на двигатель привода напряжения, управляемого контроллером СКВ.

Направление потока воздуха обозначено стрелкой на клапане. Клапан оснащен визуальным индикатором положения, а также концевым микропереключателем, сигнализирующим закрытое или открытое положение заслонки.

Основные данные:

Давление.............................................................................	до 2,6 кгс/см2
Температура.......................................................................	до 260 °С
Утечки в закрытом положении клапана.........................	не более 3,0 г/с при 2,6кгс/см2
Утечки в открытом положении клапана.........................	не более 0,1 г/с при 2,4кгс/см2
Номинальный ток..............................................................	0,35 A
Время полного открытия или закрытия клапана...........	менее 12 с
Температура окружающей среды....................................	от –50 до 55 °C
Масса..................................................................................	не более 0,850 кг

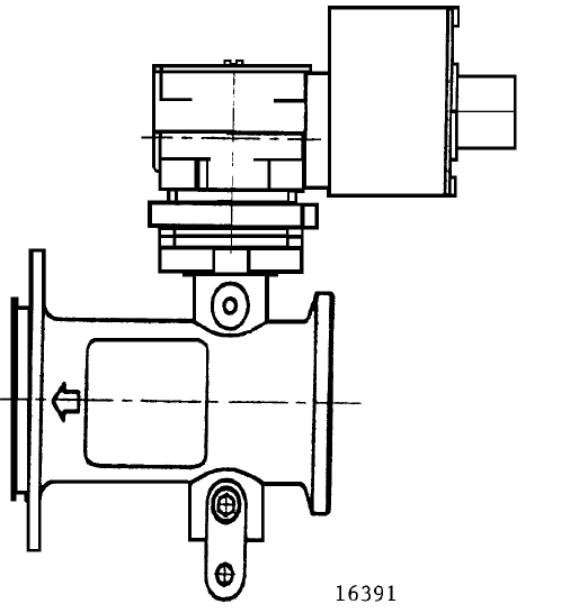

Рис. 10.5. Клапан регулирования температуры 6779A010000

6. Датчик температуры 92297a010000 – описание и работа.

Датчик (рис. 10.6) предназначен для измерения температуры на входе компрессора.

Датчик − иммерсионного (погружаемого) типа.

Глубина погружения составляет 57,15мм при длине чувствительного элемента не более 22,86мм.

Датчик температуры запитывается напряжением 10 В от контроллера СКВ через последовательное сопротивление.

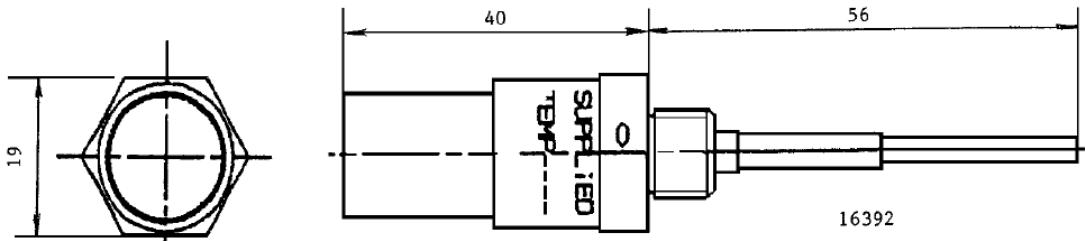

Рис. 10.6 Датчик температуры 92297A010000

Основные данные:

Диапазон измеряемого давления.........................	0 − 5,1 кгс/см2
Диапазон рабочих температур.............................	от 50 до 260 °C
Максимальная температура среды......................	380 °C (в случае отказа)
Температура окружающей среды........................	от -50 до 55 °C
Масса......................................................................	около 0,05 кг
Материал корпуса.................................................	нержавеющая сталь

7. Датчик температуры 92298a010000 – описание и работа.

Датчик (рис. 10.7) предназначен для измерения температуры в трубопроводе.

Датчик температуры подключен к контроллеру СКВ, который регулирует степень охлаждения или нагрева установки и предотвращает появление на влагоотделителе температуры ниже точки замерзания.

Датчик температуры − это двойной элемент иммерсионного типа.

Глубина погружения составляет 57 мм при длине чувствительного элемента 15,24 мм.

Датчик температуры запитывается от контроллера СКВ напряжением 10 В.

Масса датчика − около 0,05 кг.

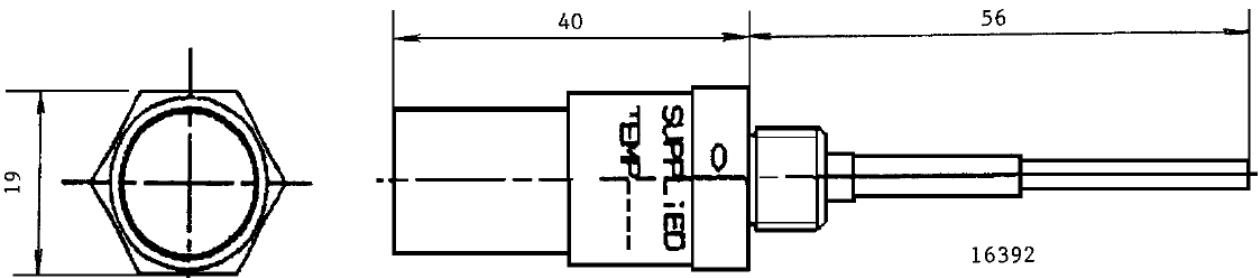

Рис. 10.7 Датчик температуры 92298A010000
