Лекция № 10

Тема лекции: «Некоторые элементы системы охлаждения воздуха»

План лекции

1. Датчик давления 92295A010000 – описание и работа

2. Датчик перепада давления 92296A010000 – описание и работа

3. Клапан регулирования расхода 60091A010000 – описание и работа

4. Двойной теплообменник 2963A010000 – описание и работа

5. Клапан регулирования температуры 6779A010000 – описание и работа

6. Датчик температуры 92297A010000 – описание и работа

7. Датчик температуры 92298A010000 – описание и работа

8. Машина воздушного цикла 34721A010000 – описание и работа

9. Подогреватель-конденсатор 2964A010000 – описание и работа

10. Влагоотделитель 8919A010000 – описание и работа

11. Датчик давления 93252A010000 – описание и работа

12. Обратный клапан 3262 – описание и работа

13. Датчик температуры 92299A010000 – описание и работа

Литература:

1. Руководство по технической эксплуатации самолёта АН-148-100. Раздел 21 «Система кондиционирования воздуха».

Содержание лекции

1. Датчик давления 92295a010000 – описание и работа.

Датчик (рис. 10.1) предназначен для измерения давления и передачи показаний прибора в контроллер СКВ, который регулирует расход воздуха на входе в СКВ. Измерение расхода производится при помощи трубки Вентури.

Основные данные:

Диапазон измеряемого давления..................................	от 0 до 5,1 кгс/см2
Температура окружающей среды.................................	от –50 до +55 °C
Максимальное выходное сопротивление....................	1 кОм
Масса...............................................................................	около 0,15 кг
Материал корпуса..........................................................	нержавеющая сталь

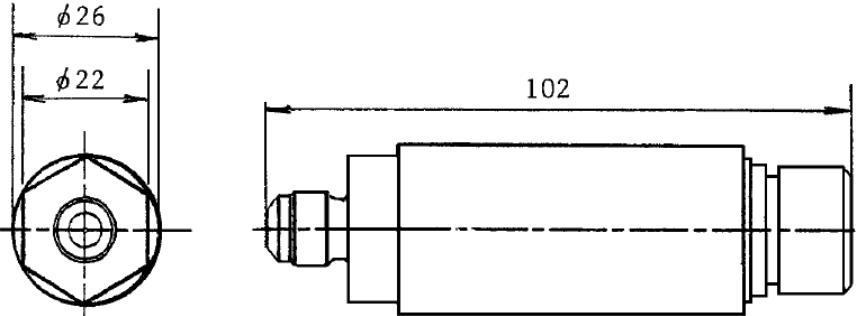

Рис. 10.1. Внешний вид датчика давления 92295A010000

2. Датчик перепада давления 92296a010000 – описание и работа.

Датчик предназначен для измерения перепада давления воздуха в горловине трубки Вентури и передачи показаний в контроллер СКВ для регулирования расхода воздуха.

Основные данные:

Максимальная температура среды...............................	120 °C
Номинальная температура среды.................................	80 °C
Давление в трубопроводе..............................................	4,2 кгс/см2
Диапазон перепада давления........................................	0 - 0,344 кгс/см2
Температура окружающей среды.................................	от -50 до ±55 °C
Максимальное выходное сопротивление....................	1 кОм
Масса...............................................................................	около 0,21 кг
Материал корпуса..........................................................	нержавеющая сталь

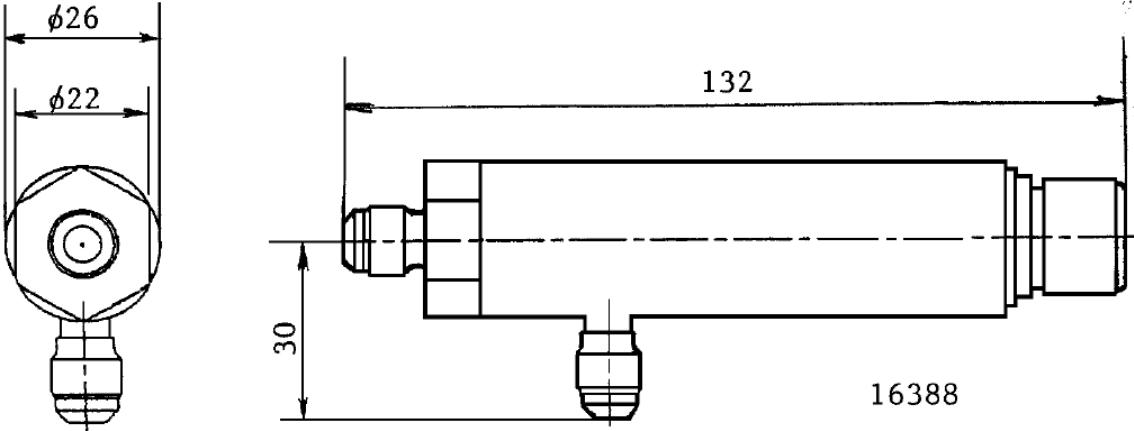

Рис. 10.2. Датчик перепада давления 92296A010000
