15. Пример проектирования рбд: создание илм и переход к длм.

В качестве предметной области-жители Зеленограда. Сформируем простую реляционную БД, где хранятся сведения для налоговой инспекции.

ИЛП

1. Описание объектов и связей между ними.

Диаграмма ER-типа:

Упрощения:

1. Рассматриваются только те жители, которые имеют квартиру.

2. Житель может быть зарегистрирован только в одной квартире.

3. Учитываются только населенные квартиры, в которых зарегистрированы жители.

4. В одной квартире могут быть зарегистрированы несколько жителей.

5. Для одной квартиры один номер телефона.

6. Не во всякой квартире может быть телефон.

7. Имеются жители без источника дохода (дети).

8. У одного жителя может быть несколько источников дохода.

9. Разные виды дохода у разных жителей.

10. Имеются виды доходов, которые не используются.

2. Лингвистические отношения

– описания всех терминов и понятий, которые используются при описании объектов.

Nom – порядковый номер.

KCategory – приватизированная P, неприватизированная N, коммун. K

Money - в как ед.

3. Алгоритмический набор показателей(атрибутов).

Граф взаимосвязей показателей.

4. Описание информационных потребностей пользователей

Должны быть идентифицированы все запросы, которые могут поступать от пользователей БД.

1. Вывести список всех жителей с указ. общим доходом.

2. Вывести список жителей, где общий доход >= налогооблагаемого min.

3. Подсчитать налоги отдельных жителей и общую сумму налогов.

5. Ограничение целостности.

формулируются условия, которым удовлетворяют отдельные показатели или группы показателей, чтобы инф. БД имела смысл.

-Доход>0

-Значение KCategory выбиралось из списка(N, K, P)

Ограничение целостности используется при проектирование БД и разработке информационных систем, чтобы контролировать правильность данных, ввод в БД и обеспечение корректности вычислений.

ДЛП

Анализ СУБД, ознакомление со средствами проектирования БД, определение состава БД.

При выполнении ДЛП надо определить состав БД.

Определение состава бд и отношений

Принцип синтезирования:

В состав БД включают атрибуты всех сущностей + вычисляемый доход SumD.

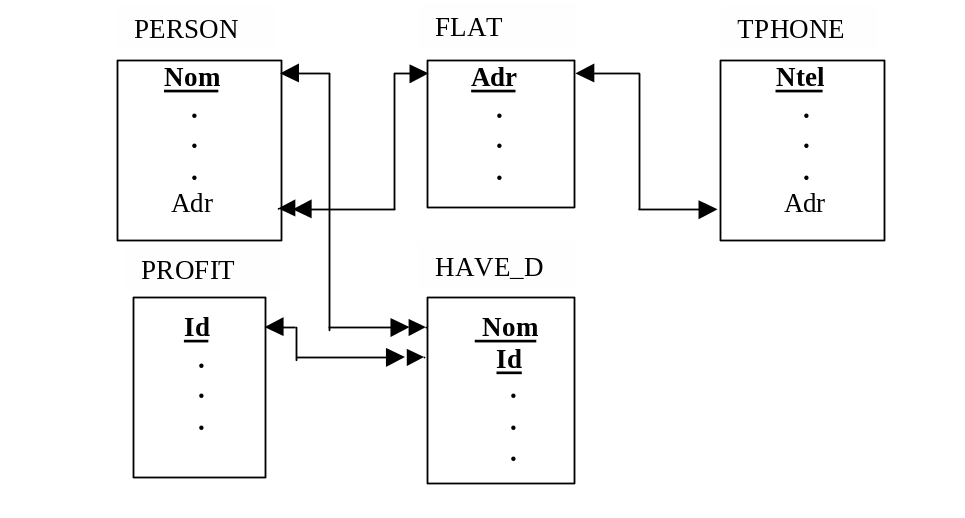

БД состоит из 5 отношений:

PERSON (Nom, FIO, Rdate, Pol, SumD, Adr)

FLAT (Adr, Skv, Nrooms, KCategory)

TPHONE (Ntel, TCategory, Adr)

PROFIT (Id, Source, Moneys)

HAVE_D(Nom, Id)

Таблица БД	Атрибут	Тип	Размер	Допустимые значения	Значение по умолчанию
PERSON	Nom FIO Rdate Pol SumD Adr	Autoincrement Alpha Date Alpha Money Alpha	30 1 30	М,Ж	0
FLAT	Adr Skv Nrooms KCategory	Alpha Number Short Alpha	30 1	>=0 0..4 П,Н,К	0 0 Н
TPHONE	Ntel TCategory Adr	Alpha Alpha Alpha	8 1 30	###–#### О,Д,С	О
PROFIT	Id Source Moneys	Autoincrement Alpha Money	20	>=0	0
HAVE_D	Nom Id Comment	Long Integer Long Integer Alpha	30	>0 >0
