Исследование потока в криволинейном канале.
Цель работы: изучение особенностей течения потока через криволинейные каналы.
Описание экспериментальной установки.

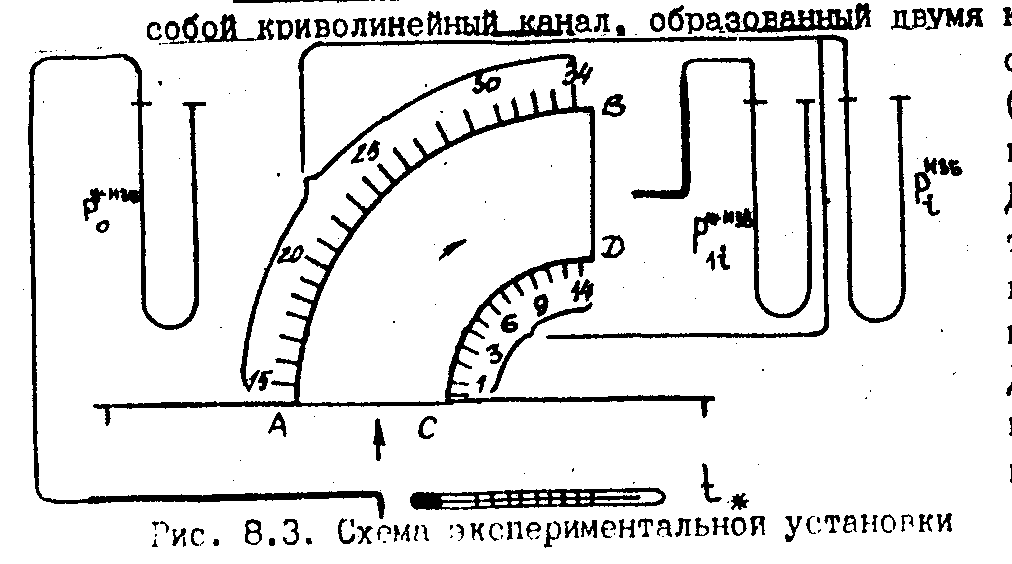

Рабочая часть представляет собой криволинейный канал, образованный двумя криволинейными стенками АВ и СД Угол поворота канала 900. Для измерения статического давления криволинейные стенки дренированы. Дренажи выведены на дренажную панель. На выходе из канала установлено координатное устройство для перемещения в плоскости выходного сечения зонда для измерения давления полного торможения.
Ч.1 Измерение давления на стенках канала Журнал наблюдений :
Параметры канала |
|||||
А1 |
мм |
60 |
r |
мм |
108 |
А2 |
мм |
37 |
r |
мм |
204 |
х |
мм |
5 |
a |
мм |
48 |
Показания барометра |
|
|
|
мм.рт.ст. |
760.5 |
Параметры перед каналом |
||
|
мм.в.ст |
380 |
|
|
24 |
|
мм.в.ст |
10281,187 |
Журнал наблюдений.
-
Bt=760 мм.рт.ст.
15
вогнутая сторона
330
340
P0*изб
мм вод.ст.
режим 1
режим 2
16
325
205
380
390
17
310
200
1
выпуклая сторона
240
245
18
300
195
2
212
215
19
295
185
3
185
185
20
287
185
4
150
150
21
265
170
5
115
115
22
-38
150
6
85
90
23
230
140
7
60
65
24
215
135
8
35
40
25
210
120
9
0
3
26
190
110
10
-28
-25
27
175
100
11
-45
-45
28
155
90
12
-60
-62
29
-20
80
13
-57
-66
30
120
70
14
-25
-20
31
110
60
32
95
50
33
75
35
34
50
55
Коэффициенты давления на стенках для несжимаемой и сжимаемой жидкости
№ дрен |
|
|
|
||
|
390 |
||||
1 |
Выпуклая сторона |
0,631579 |
0,628205 |
|
|
2 |
0,557895 |
0,551282 |
|
||
3 |
0,486842 |
0,474359 |
|
||
4 |
0,394737 |
0,384615 |
|
||
5 |
0,302632 |
0,294872 |
|
||
6 |
0,223684 |
0,230769 |
|
||
7 |
0,157895 |
0,166667 |
|
||
8 |
0,092105 |
0,102564 |
|
||
9 |
0 |
0,007692 |
|
||
10 |
-0,07368 |
-0,0641 |
|
||
11 |
-0,11842 |
-0,11538 |
|
||
12 |
-0,15789 |
-0,15897 |
|
||
13 |
-0,15 |
-0,16923 |
|
||
14 |
-0,06579 |
-0,05128 |
|
||
15 |
Вогнутая сторона |
0,868421 |
0,871795 |
|
|
16 |
0,855263 |
0,525641 |
|
||
17 |
0,815789 |
0,512821 |
|
||
18 |
0,789474 |
0,5 |
|
||
19 |
0,776316 |
0,474359 |
|
||
20 |
0,755263 |
0,474359 |
|
||
21 |
0,697368 |
0,435897 |
|
||
22 |
-0,1 |
0,384615 |
|
||
23 |
0,605263 |
0,358974 |
|
||
24 |
0,565789 |
0,346154 |
|
||
25 |
0,552632 |
0,307692 |
|
||
26 |
0,5 |
0,282051 |
|
||
27 |
0,460526 |
0,25641 |
|
||
28 |
0,407895 |
0,230769 |
|
||
29 |
-0,05263 |
0,205128 |
|
||
30 |
0,315789 |
0,179487 |
|
||
31 |
0,289474 |
0,153846 |
|
||
32 |
0,25 |
0,128205 |
|
||
33 |
0,197368 |
0,089744 |
|
||
34 |
0,868421 |
0,871795 |
|
||
=380
Теор. параметры за каналом |
||
№ |
|
|
1 |
|
0.94291 |
2 |
|
0.3161 |
3 |
|
0.2910 |
4 |
|
0.95889 |
5 |
|
574.83 |
Коэффициенты давлений на стенках канала
