3.8.2 Производительность эксковатора.

Второй добычной уступ также разрабатывается экскаватором ЭКГ-4,6

Техническая характеристика экскаватора ЭКГ-4,6

Масса экскаватора,т	195,5
Преодолеваемый уклон, град.	12
Емкость ковша, м3	4,6
Наибольший радиус черпания R ч, м	14,4
Наибольший радиус копания на уровне стояния Rч. у, м	9,3
Наибольшая высота копания Нвк, м	10,3
Наибольший радиус выгрузки R в, м	12,65
Глубина копания ниже уровня стояния Нк, м	5,46
Продолжительность рабочего цикла t ц, с	23

В качестве транспортного оборудования принимаем автосамосвал БелАЗ-540.

Сменная производительность экскаватора при погрузке в автотранспорт.

Q_см = , м³/смену

где Т_см – продолжительность смены, Т_см= 480мин,

Т_пз – время на подготовительно-заключительные операции, Т_пз= 35мин,

Т_лн – время на личные потребности, Т_лн= 10мин,

Е – емкость ковша экскаватора, Е=4,6м³,

n_к – число ковшей, загружаемых в самосвал, которое зависит от

_р = /К_р,

где – плотность породы в целике =1.65 т/м³;

К_р – коэффициент разрыхления породы в ковше, К_р=1.2 ,

_р = 1,65/1,2=1,375 где G – грузоподъемность самосвала, G=27т, V_а–объем кузова автомобиля, V_а= 15м³ , G/V=27/15=1.8, если _р<G/V_a, то количество ковшей

расчитывается по формуле

,

где К_н – коэффициент наполнения ковша, К_н=0,9,

примем количество ковшей =4,

Проверим полученное число ковшей на перегрузку т,

условие выполняется, принимаем окончательно число ковшей 4 .

К_ирв – коэффициент использования рабочего времени, К_ирв=0.75 .

t_п – время загрузки самосвала, с,

t_п= с

где n_к – принятое число ковшей загрузки, n_к=4,

n_ц – число циклов экскавации в минуту,

n_ц= цикла/мин,

где t_ц – продолжительность рабочего цикла экскаватора, t_ц=21,5с.

t_п= с.

t_об – время обмена (установки под загрузку самосвала), при петлевой схеме подачи

автомобилей принимаем t_об= 25 c,

м³/смену,

Годовая производительность экскаватора

Q_год= Q_см · Т_р · n_см,

где Т_р – число рабочих дней в году Т_р= 160,

n_см – число смен в сутки, n_см = 2.

Q_год= 2161 · 160 · 2 = 691520 м³/год.

Расчетное число экскаваторов

N^’_экс= шт

где Q^в_см – проектная сменная производительность второго уступа,

к_м – коэффициент запаса мощности по производительности, к_м = 1.25 ,

=

Принимаем = 1шт.

Число рабочих дней экскаватора за год

Т_э = , дней

где М – межремонтный цикл, М= 15000 маш/час,

Р_n – количество дней простоя в ремонтах на протяжении полного ремонтного

цикла, Р_n =241 день.

T_сут – число часов работы экскаватора в сутки, t_сут = 14.5 ч.

Т_э = дней.

Количество резервных экскаваторов на карьере

Принимаем N_p = 1 шт.

3. Производительность скрепера.

Для производства вскрышных работ ориентировочно принимаем самоходный скрепер Д-392. Вскрышные работы ведутся в торцовом забое.

Техническая характеристика колесного скрепера Д-392.

Таблица

Емкость ковша, м3	15
Тип базового трактора	Белаз 531
Мощность двигателя, кВт	375
Максимальная скорость движения, км/ч	40
Ширина резания, м	2.85
Глубина резания, мм	350
Управление	Гидравлическое
Способ разгрузки	Принудительный
Радиус поворота, м	10.1
Масса, т	21.05

Длина загрузки скрепера

= м

где Е – емкость ковша скрепера, Е = 15 м³,

П_эс – действительный показатель трудности экскавации породы, П_эс = 2.0

П_эп – паспортный показатель трудности экскавации породы, П_эп = 2.0

К._н – коэффициент наполнения ковша, К._н = 1.0

К_п =1.2

F_n – паспортная площадь поперечного сечения стружки, F_n = 0.9

К_р – коэффициент разрыхления породы, К_р = 1.15

К_м = 0.7

= м.

Принемаем ℓ_заг = 30 м..Поперечный разрез торцового забоя скрепера показан на рис.3

γ = arcsin = arcsin = 3.12⁰

Скрепер может спокойно преодолевать такой угол подъема.

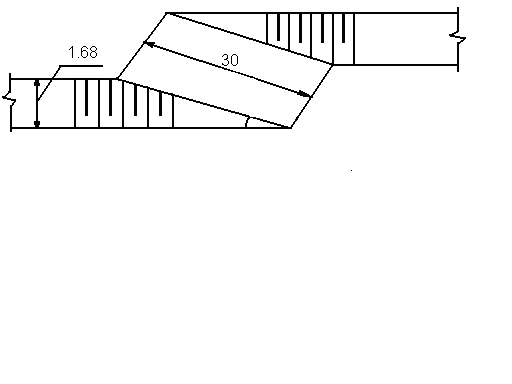

Рис. 3 Поперечный разрез торцового забоя скрепера

Продолжительность рабочего цикла скрепера

Т_ц = с

где v _заг – скорость движения скрепера при загрузке, v _заг = 0.35 м/с ,

V _n – скорость движения скрепера в грузовом направлении, v _n = 4.2 м/с,

V _xx – скорость движения скрепера в порожняковом направлении,

V _хх = 8.3 м/с,

V _раз – скорость движения скрепера при разгрузке, v _раз = 1.0 м/с,

L_n – длина пути в грузовом направлении, принимаем L_n = 700 м.

L_хх – длина пути скрепера в порожняковом направлении, принимаем L_хх =700м

n₁ – коэффициент планировки скрепером, n1 = 2,

n₂ – число переключений передач, n₂ = 8,

n₃ – число поворотов скрепера за цикл, n₃ = 4.

t_nn – время одного переключения передач, t_nn = 3с,

t_nв – время одного поворота, t_nв = 20с.

= 10м,

Т_ц = с

Сменная производительность скрепера

где К_ирв - коэффициент использования рабочего времени, К_ирв =0.75

м³/смену

Годовая производительность скрепера

м³/год

Расчетное количество скреперов

K_м – коэффициент запаса мощности по производительности, K_м = 1.2

Принимаем шт

Ширина полосы скреперования в торцовом забое

В_ск = n(b_р + b_г)

где n – число проходов, принимаем n = 4,

b_р – ширина полосы резания породы, м;

b_г - ширина гребня между смежными проходами, м;

Схема полосы скреперования показана на рис. 4

t=0,35м

b_г b_р

b_г = 0,5-1,5м.

В нашем случае принимаем b_г =0,9м

В_ск = 4(2.85 + 0,9)= 15,0м

Принемаем В_ск = 15м
