Зразковий зміст пояснювальної записки.

1. Вступ

2. Титульний аркуш

3. Зміст

4. Умова завдання

5. Визначення сили тиску на верхню, нижню й бічні стінки

6. резервуара 1.

7. Визначення тиску на вході в трубопровід при закритій засувці.

8. Побудова епюри гідростатичного тиску на внутрішні поверхні резервуара 1.

9. Розрахунки величини витрати води, що надходить у резервуар 2

10. Визначення діаметра насадка d_н постійний рівень, що _{забезпечує,} H1 у резервуарі 2.

11. Розрахунки сили взаємодії між струменем, що випливає з насадка, і перешкодою 3.

12. Визначення підвищення тиску в трубопроводі при миттєвім закритті засувки, прийнявши товщину трубопроводу δ=0,05d.

13. П'єзометрична лінія для трубопроводу l₁

14. Список літератури

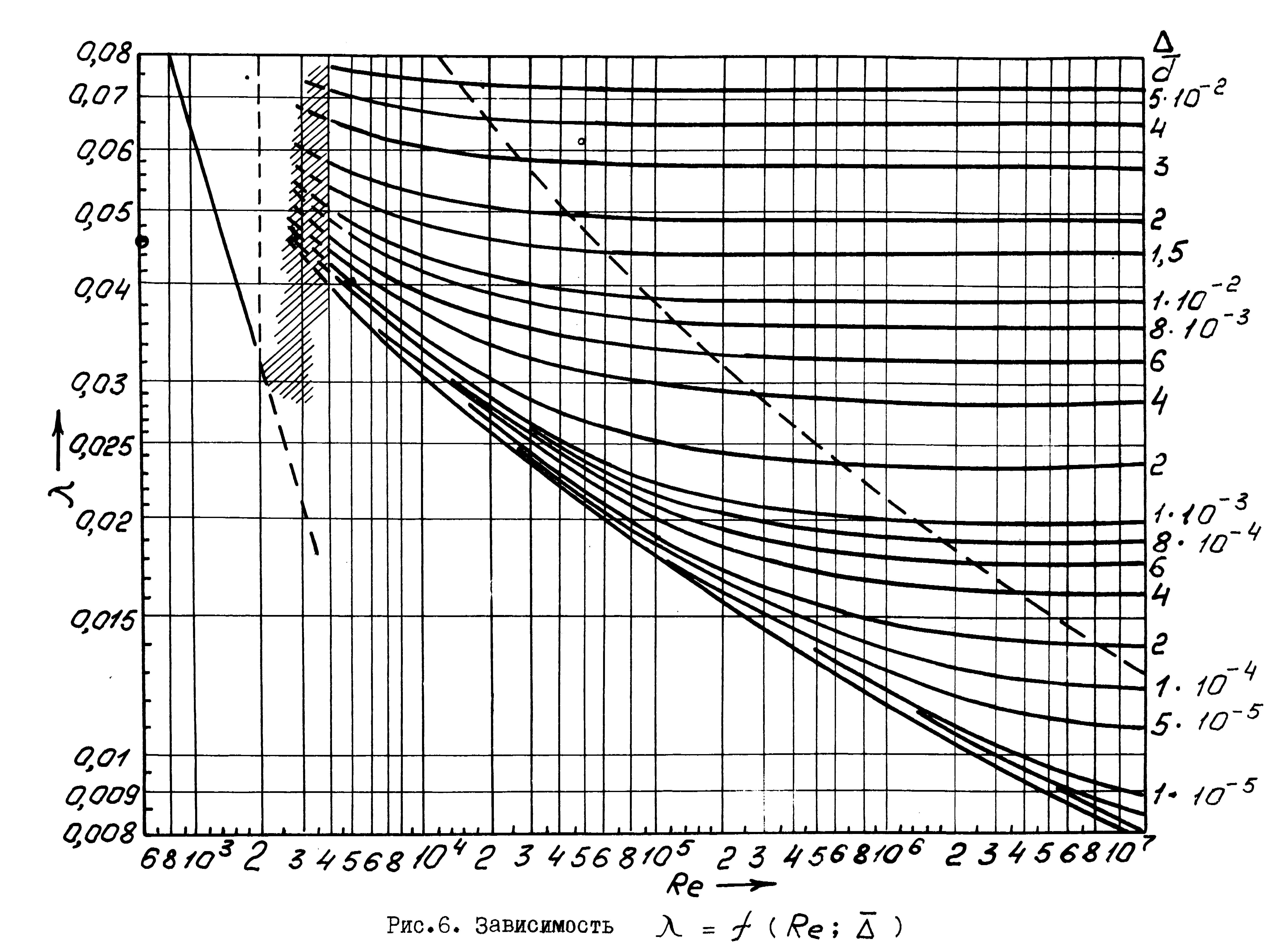

Рис.9. Залежність коефіцієнта опору тертя λ

від числа Рейнольдса Re і різної відносної шорсткості .

Міністерство освіти й науки України

Східноукраїнський національний університет імені Володимира Даля

Кафедра «Гідрогазодинаміка»

Розрахунково – пояснювальна записка

самостійної роботи

по дисципліні «Течії в’язкої рідини у трубах і каналах»

Варіант 1.5.

Виконав: студент групи (№ групи) (підпис) Прізвище,

ініціали

Прийняв: викладач, доц. к.т.н. Ремень В.І.

Луганськ – 2007

Література

1. Рабинович Е.З. Гидравлика. Учебное пособие для вузов.–М.: Недра, 1980.-278 с.

2. Башта Т.М. и др. Гидравлика, гидромашины и гидроприводы. – М.: Машиностроение, 1982.-423 с.

3. Вакина В.В. и др. Машиностроительная гидравлика. Примеры расчетов –К.: Выща школа.-1987.-208 с.

4. Столбов Л.С. и др. Основы гидравлики и гидропривода станков. М.: Машиностроение,1988.-255 с.

5. Альтшуль А.Д. и др. Гидравлика и аэродинамика.–М.: Стройиздат, 1987.- 414 с.

6. Гейер М.С. и др. Гидравлика и гидропривод. М.: Недра, 1981.- 296 с.

7. Куколевский И.И. и др. Сборник задач по машиностроительной гидравлике. М.: Машиностроение, 1972.-472 с.

8. Коваленко А.А., Ремень В.И., Соколов В.И., Вялых А.В. Аэрогидромеханика. Ч.6. Одномерные течения жидкости. Учебное пособие. Луганск. Из-во ВНУ им. В Даля. 2002.-160 с.

9. Коваленко А.А., Ремень В.И., Соколов В.И., Осенин Ю.И., Кандауров Е.Н.. Аэрогидромеханика. Ч.2. Статика текучей среды. Учебное пособие. Луганск. Из-во ВНУ им. В Даля. 2001.-84 с.
