Практическое занятие №1 (4 часа)
Тема 1.2 «Плоская система сходящихся сил»
Цель работы: Научить определять равнодействующую системы сил, решать задачи на равновесие геометрическим и аналитическим способами, рационально выбирая координатные
оси.

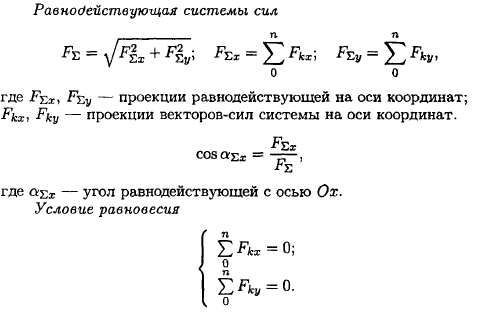

Расчетные формулы:
Параметр |
Вариант |
||||
1 |
2 |
3 |
4 |
5 |
|
F1, кН |
12 |
8 |
20 |
3 |
6 |
F2, кН |
8 |
12 |
5 |
6 |
12 |
F3, кН |
6 |
2 |
10 |
12 |
15 |
F4, кН |
4 |
10 |
15 |
15 |
3 |
F5, кН |
10 |
6 |
10 |
9 |
18 |
ɑ1, град |
30 |
0 |
0 |
15 |
0 |
ɑ2, град |
45 |
45 |
60 |
45 |
15 |
ɑ3, град |
0 |
75 |
75 |
60 |
45 |
ɑ4, град |
60 |
60 |
150 |
120 |
150 |
ɑ5, град |
300 |
270 |
210 |
270 |
300 |

Порядок выполнения работы
Определить равнодействующую аналитическим способом
Определить равнодействующую графическим способом
Сравнить результаты расчетов.
Задание 2: Определить реакции стержней АС и АD
Параметр |
Вариант |
|||||
1 |
2 |
3 |
4 |
5 |
||
G,кН |
40 |
35 |
48 |
60 |
75 |
|
ɑ,град |
60 |
45 |
75 |
60 |
45 |
|
ß, град |
15 |
30 |
30 |
15 |
45 |
|
ɤ, град |
60 |
45 |
60 |
75 |
75 |

Оборудование и наглядные пособия
Тетрадь для выполнения РГР
Миллиметровая бумага
Контрольные вопросы:
Можно ли силу в 1Н разложить на две силы по: а) 0,3Н; б)1Н; в)1000Н
Сколько и каких уравнений можно составить при рассмотрении равновесия плоской системы сходящихся сил?
Как направлена равнодействующая R системы сил, если сумма проекции этих сил на ось Х равна нулю?
Будет ли находиться в равновесии тело, если к нему приложены три силы, лежащие в одной плоскости, а линии действия их пересекаются в одной точке?
Практическое занятие №2 (4 часа)
Тема 1.4 «Плоская система произвольно расположенных сил»
Цель работы: Научить приводить произвольную плоскую систему сил к точке, определяя величины главного вектора и главного момента системы.

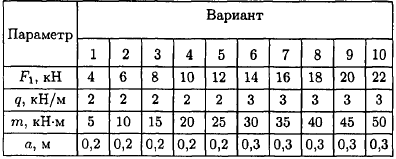

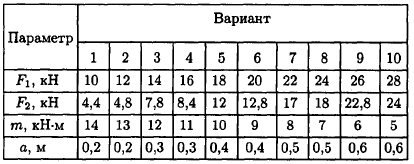

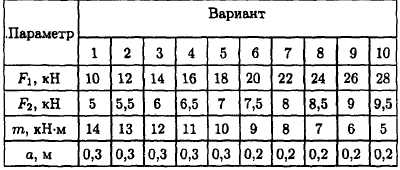

Расчетные формулы:

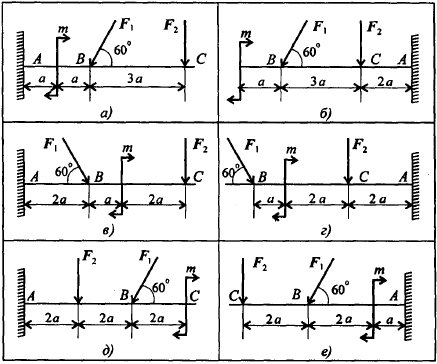

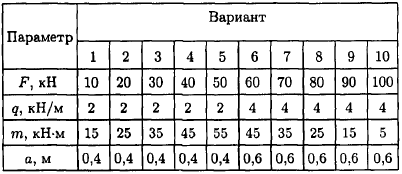

Задание 1: Определить реакции в опоре защемленной балки. Провести проверку правильности решения.

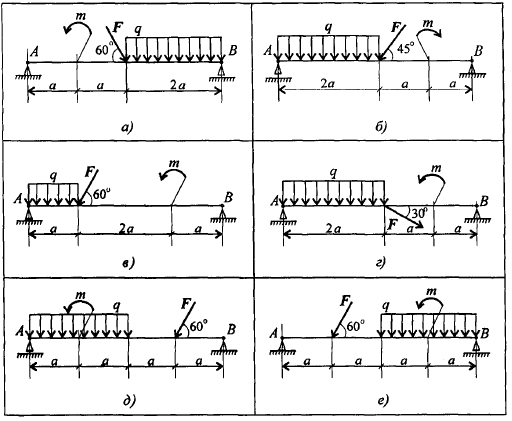

Задание 2: Определить реакции в опоре для балки с шарнирными опорами. Провести проверку правильности решения.

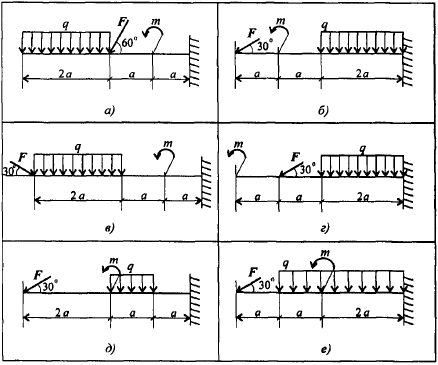

Задание 3: Определить реакции в заделке. Провести проверку правильности решения.

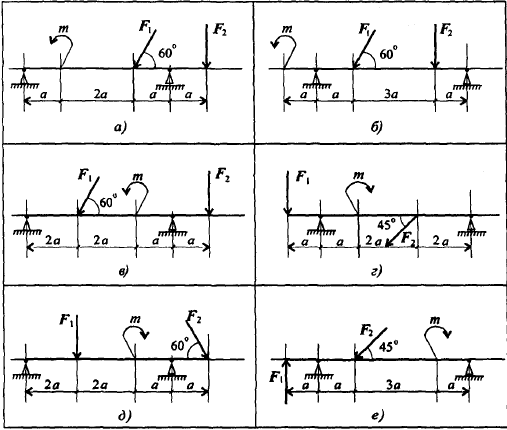

Задание 4: Определить реакции в опоре для балки с шарнирными опорами. Провести проверку правильности решения.
Порядок выполнения работы
Определить реакции в опорах
Выбрать форму уравнения равновесия
Определить значение реакций опор
Провести проверку правильности решения
Оборудование и наглядные пособия
