1. Постановка задачи

Согласно техническому заданию необходимо спроектировать вторичный источник электропитания типа ac/dc со следующими параметрами:

Напряжение питающей сети, Uc	+220В
Частота питающей сети, fc	50±1 Гц
Номинальное напряжение на выходе ВИП, Uн	5.1 В
Номинальный ток нагрузки, Iн	2 А
Пиковый ток нагрузки, Iп	5 А
Напряжение пульсаций (от выходного напряжения)	5 мВ

Перед проведением расчетов, составим структурную схему разрабатываемого ВИПа. Схема Э1 разрабатываемого вторичного источника электропитания представлена на рисунке ниже:

Рис. 1.1. Структурная схема ВИП. FU – предохранитель, TV – понижающий трансформатор, В – схема выпрямления, Ф – схема фильтрации, СТ – схема стабилизации

В качестве понижающего трансформатора будет выбран унифицированный броневой низковольтный двухобмоточный трансформатор промышленной частоты.

В качестве схемы выпрямления выберем двухполупериодную мостовую схему (рис.1.2).

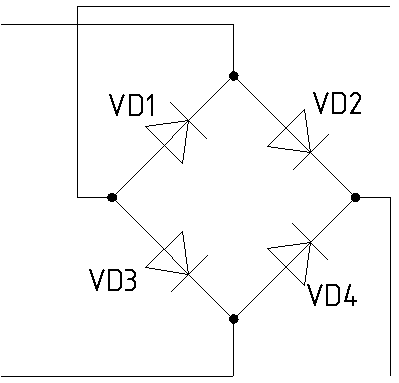

Рис. 1.2. Двухполупериодная мостовая схема выпрямления

Для фильтрации используем фильтрующий конденсатор (рис.1.3).

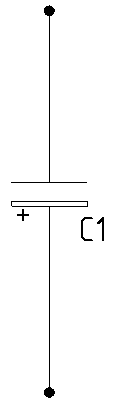

Рис. 1.3. Фильтрующий конденсатор

В качестве схемы стабилизации, исходя из значений выходного тока и напряжения, выбирается микросхема линейного стабилизатора с соответствующими конденсаторами.

Для защиты ВИП от короткого замыкания необходимо предусмотреть наличие предохранителя.

Расчет ВИПа будем производить с конца. В начале по выходным показателям ВИП рассчитываются параметры схемы стабилизации и выбирается микросхема. Далее рассчитывается схема фильтрации. Полученные в ходе этого расчета данные являются исходными для расчета двухполупериодной схемы выпрямления. Выбор унифицированного трансформатора будет производиться на основании данных расчета схемы выпрямления и заданного напряжения сети.

2. Расчет вторичного источника питания

2.1. Расчет схемы выпрямления и стабилизации

Исходными данными для схемы стабилизации является:

- номинальное выходное напряжение U_н=5.1 В;

- номинальный ток нагрузки, I_н=2 А;

- пиковый ток нагрузки, I_п=5 А;

- амплитуда пульсаций выходного напряжения, U_н=5 мВ.

Согласно методике, описанной в [5]:

1. Задаемся минимальным падением напряжением стабилизатора, примем:

U_{стаб min} = 3 В

2. Определяем минимальное напряжение на выходе выпрямителя при минимальном напряжении сети (220В-15%):

U_{dc min}=5.1-3= 2.1 В

3. Определяем номинальное и максимальное напряжение на выходе выпрямителя:

U_{dc ном} + 0.1 U_{dc ном} = U_{dc max}

U_{dc ном} - 0.15U_{dc ном} = U_{dc min}= -2.1 В , откуда получаем:

U_{dc ном} = = 6 В

U_{dc max} = = 6.6 В

4. Определяем максимальное падение напряжение на стабилизаторе в худшем случае, при максимальном напряжении сети 220 В+10%:

U_{стаб max} = 6.6 – 5.1 = 1.5 В

5. Исходя из рассчитанных значений и требуемой величины нестабильности выходного напряжения, выберем микросхему стабилизатора.
