7 Испытание на воздействие изменения температуры среды
Испытания проводят с целью определения способности изделий сохранять свой внешний вид и параметры после воздействия изменения температуры среды в пределах значений, установленных в стандартах и ТУ на изделия.
Испытание проводят одним из следующих методов:
метод 205-1 — быстрое изменение температуры (метод двух камер), для испытания изделий, которые в условиях эксплуатации подвергаются быстрому изменению температуры;
метод 205-2 — постепенное изменение температуры (метод одной камеры), для испытания изделий, которые в условиях эксплуатации подвергаются медленным изменениям температуры;
метод 205-3 — резкое изменение температуры (метод двух жидкостных ванн), для проверки способности изделий выдерживать резкое изменение температуры;
метод 205-4 -комбинированный, для испытания тепловыделяющих электротехнических изделий, предназначенных для эксплуатации вне помещений с искусственно регулируемыми условиями.
Конкретный метод устанавливают в зависимости от назначения, условий эксплуатации, изделий и указывают в стандартах и ТУ на изделия и ПИ.
Если испытание на воздействие повышенной и (или) пониженной предельной температуры совмещают с испытанием на воздействие изменения температуры, то температуры должны устанавливаться равными повышенной и (или) пониженной предельной температуре.
7.1 Метод 205-1 - быстрое изменение температуры (метод двух камер)
Испытание проводят в камерах тепла и холода, которые должны обеспечивать испытательные режимы с отклонениями.
Испытание проводят без подачи на изделия электрической нагрузки.
Изделия выдерживают в нормальных климатических условиях испытаний в течение времени, установленного в стандартах и ТУ на изделия.
Изделия подвергают воздействию пяти непрерывно следующих друг за другом циклов, если другое число циклов не установлено в стандартах и ТУ на изделия. Каждый цикл состоит из следующих этапов:
а) изделия помещают в камеру холода, температуру в которой заранее доводят до пониженной предельной или пониженной рабочей температуры в зависимости от того, которая из температур ниже, и выдерживают при этой температуре до достижения теплового равновесия в течение времени, установленного в стандартах и ТУ на изделия и выбираемого из ряда: 10, 30 мин, 1, 2, 3, 4 ч;
б) после выдержки в камере холода изделия переносят в камеру тепла, температуру в которой заранее доводят до повышенной рабочей или повышенной предельной температуры в зависимости от того, которая из температур выше, и выдерживают при этой температуре до достижения теплового равновесия в течение времени, установленного в стандартах и ТУ на изделия, и выбираемого из ряда: 10, 30мин, 1, 2, 3, 4 ч.
Рекомендуется, чтобы время достижения заданного температурного режима в камере после загрузки изделий не превышало 10 % времени выдержки или 5 мин в зависимости от того, какая из этих величин меньше.
Совокупность операций оставляет один цикл, график которого показан на рисунке 7.1

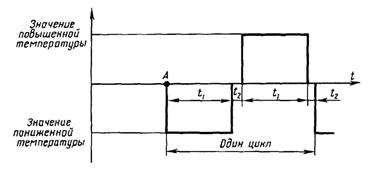

Рисунок 7.1 – Схема совокупности операций, составляющих один цикл
Время переноса изделий из камеры в камеру должно быть не более 3 мин, конкретное время переноса устанавливают в стандартах и ТУ на изделия.
После окончания последнего цикла изделия извлекают из камеры и выдерживают в нормальных климатических условиях в течение времени, установленного в стандартах и ТУ на изделия и ПИ.
