2. Зависимость затухания от температуры

Температурные характеристики затухания в этих кабелях показаны на Рис.5 и 6. Изменение уровня потерь при температуре –30⁰С и 70⁰С составило менее 0.02 дБ/км. Измерения проводились при длине волны 1550 нм.

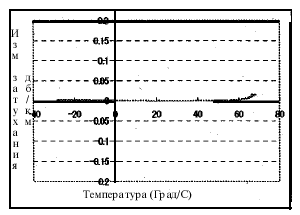

Рисунок 6. Температурные характеристики затухания (кабель с профильным стержнем).

3. Характеристики поляризационной модовой дисперсии

В ходе изготовления кабеля были произведены измерения изменений поляризационной модовой дисперсии (ПМД), а также их зависимость от температуры (измерения при –30⁰С и при 70⁰С).

Условия, при которых проводились измерения, были следующими:

• Длина волокна: 3000 м

• Положение волокна при измерениях: волокно было намотано на катушку с наружным диаметром 260 мм; при этом сила натяжения составляла 30 г.

• Длина кабеля: 3000 м

• Положение кабеля при измерениях: кабель был намотан на барабан с наружным диаметром 900 мм; усилие натяжения при этом составляло несколько килограмм

• Измерения проводились путем анализа собственных значений Джонcа

Результаты измерений приведены на Рис.7. Для обоих видов кабеля было получено хорошее среднее значение ПМД – 0.1 пс/ _.

Рисунок 7. Температурные характеристики затухания (кабель со свободной укладкой волокон).



Рисунок 8. ПМД в волокне не в составе кабеля и в волокне в составе экспериментальных кабелей.

4. Зависимость дисперсии от температуры

Температурные характеристики хроматической дисперсии в этих кабелях в диапазоне от 1530 до 1570 нм определялись при изменении температуры от –30⁰С до 70⁰С. Как показано на Рис.8, у ВОД наблюдается положительный температурный коэффициент дисперсии (это означает, что при повышении температуры хроматическая дисперсия усиливается). У одномодового волокна, с другой стороны, температурный коэффициент отрицательный. Это значит, что в данном диапазоне длин волн возможна компенсация дисперсии в широком диапазоне температур.

Рисунок 9. Температурные характеристики дисперсии.

5. Механические характеристики

Были проведены различные механические испытания, в ходе которых были получены хорошие результаты для обоих видов кабелей (см. Таблицу 1).

Таблица 1. Механические характеристики.

Вид испытаний	Условия проведения испытаний	Результаты (1550 нм)
На изгиб	10 диаметров кабеля	<0.05 дБ/км
На растяжение	Вес 1 км кабеля
На приложение бокового усилия	2000 Н/100 мм
На скручивание	±36000/1 м 10 Н/1 м поверхности, воспринимавшей удар Диаметр: 10 мм
На удар

Выводы

Разработаны два вида кабелей с компенсацией дисперсии, в которых используется ВОД, компенсирующее не только хроматическую дисперсию, но и наклон дисперсионной кривой.

Эти экспериментальные кабели продемонстрировали хорошие оптические и механические характеристики; таким образом, была подтверждена возможность их практического использования. Эти новые кабели, несомненно, внесут свой вклад в рост пропускной способности DWDM-систем.

По материалам зарубежных источников подготовлено специалистами компании ОПТИКТЕЛЕКОМ.
