Вынос на местность проекта внутрихозяйственного землеустройства
После того, как выполнен проект землеустройства, определены и скорректированы все площади, мной был составлен проект выноса этого проекта на местность.
Вынос в натуру может быть выполнен следующими способами: прямая угловая засечка, обратная засечка, комбинированная засечка, линейная засечка, полярный метод, аналитическая сеть, теодолитный ход и другие.
При этом все построения должны опираться на пункты государственной геодезической сети или на пункты сетей сгущения.
В практике выноса в натуру сельхозугодий применяются:
прямая угловая засечка, она выполняется не менее чем с трех пунктов, углы при выносимом межевом знаке (угол 1 и 2) должны быть не 30 и не 150. Длины сторон S1, S2, S3 до 1000 м.

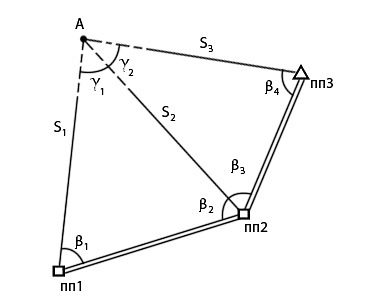

Рисунок 2 – Прямая угловая засечка
Углы 1, 2, 3, 4 – определяются как разница дирекционных углов,
Точность выноса характеризуется:
;
и
,
где
,
,
- расстояние от исходных пунктов до
выносимой точки;
-
ошибка отложения (измерения) угла;
-
абсолютная ошибка положения пункта;
-
206265 радиан в секунду;
,
- углы засечки.
Вынос точки б
=600
=600
1 =73030’
2 =60000’
3 = 73030’
4 = 47030’
=810
=600
=440
М1=3/206265*0,866025*√656100+360000 =0,0126
М2 =3/206265*0,866025*√360000+193600=0,0093
Вынос точки ж
=51030’
=69030’
1 =38055’
2 =89049’
3 = 730
4 = 400
=510
=320
=490
М1=3/206265*0,7826*√260100+102400=0.0069
М2 =3/206265*0,4273*√102400+240100=0.0036
Полярный способ - для выноса на местность межевого знака этим способом откладываются углы и расстояния.

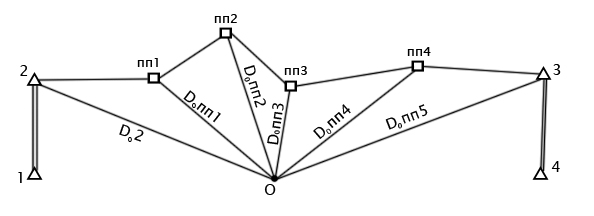

Рисунок 3 – Полярная засечка
Точность способа:
,
где
-
ошибка отложения (измерения) линии;
- ошибка отложения (измерения) угла;
- абсолютная ошибка положения пункта;
- 206265 радиан в секунду;
Во всех случаях :
М 0.2 мм Мк, где Мк - знаменатель масштаба карты или плана.
Вынос точки д
=76020’
S=390
К=320/206265=0,00155
M =√(0,0004+0,0000214)/2 =0,0145
Все данные для расчета ошибки положения пункта были измерены на растре с помощью программы MapInfo, вычисление данных для выноса не требовалось, так как все измерения были сняты с помощью программы MapInfo.
Ход полигонометрии
-
ломаный ход;
-
вытянутый ход,
где n – количество число пунктов
- ошибка отложения (измерения) линии;
- ошибка отложения (измерения) угла;
- 206265 радиан в секунду;
-
сторона хода
- абсолютная ошибка положения пункта;
Данные (а это углы и длины), необходимые для выноса проекта в натуру, получены из решения обратных геодезических задач (т.к. координаты межевых знаков и исходных пунктов имеются), и нанесены на разбивочный чертеж.
Закрепление границ землепользования, вынесенных, согласно проекта, на местность, осуществляется межевыми знаками. Ими закрепляются все углы поворота границ данного землепользования, а также прямые участки границ - при этом расстояние между соседними межевыми знаками не должно превышать 400 - 500 м при наличии прямой видимости.

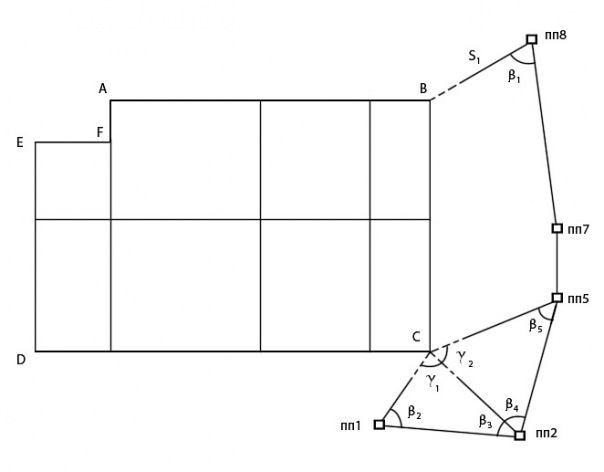

Рисунок 4 – Разбивочный чертеж
