7. Розрахунок пожежних гідрантів
Кількість ПГ розраховується згідно вимог п. 8.16 [2] в залежності від витрати води на зовнішнє пожежегасіння для кожної будівлі комбінату. При цьому, якщо витрата становить до 15 л/с, приймаємо 1 ПГ, і на кожні 15 л/с витрати приймаємо також по одному гідранту.
Отже, для механічного цеху розрахункова кількість гідрантів становитиме 1 шт., для прядильного – 3 шт., ткацького – 2 шт., оздоблювального – 2 шт., котельні – 1 пожежний гідрант. Із урахуванням вимог п. 9.30 [2] для мотопомпи МП-1600 приймаємо радіус обслуговування гідрантів 150 м. Знайдену розрахунком кількість ПГ та їх розташування наносять на схему генплану текстильного комбінату
Частина 2
Вихдні данні:
Цех - 3
Заглиблення зовнішньої
мережі, м - 1,4
Гарантований напір
у зовнішній мережі,м - 40
Довжина вводу,м - 11
Для
ткацького цеху текстильного комбінату
запроектувати внутрішній протипожежний
водопровід. Вихідні дані використати
з 1 частини. План цеху наведений на рис.
3. Висота цеху 20 м, висота встановлення
ПКК – 13,35 м. Висота підлоги останнього
поверху – 15 м. Отже цех має 4 поверхи
висотою 5 м. кожний. Приймаємо довжину
вводу 11
м, заглиблення вуличної мережі під
рівнем поверхні землі – 1,4
м. Гарантований напір у зовнішній мережі
водопроводу – 40
м.
8.Визначення витрати води і розташування пожежних кран-комплектів
З таблиць 1 і 2 п. 6.1 [1] для прядильного цеху ІІ ступеня вогнестійкості, категорії приміщення В і об'ємом 140 тис. м3 визначаємо, що кількість струменів на кожну точку приміщення n = 2 і витрата на кожний струмінь q = 5л/с.
Якщо мінімальна витрата води з кожного ПКК більше 4 л/с, діаметр ПКК повинен бути 65 мм. Довжина пожежного рукава може бути 10, 15 або 20 м. Знаючи, що ширина приміщення дорівнює 60 м, можна прийняти довжину пожежного рукава 20 м з умовою прокладення двох ліній посередині будівлі.

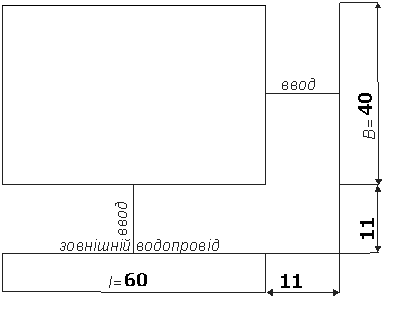

Р ис. 3. План цеху
Діаметр насадка пожежного ствола, яким укомплектована шафа ПКК, згідно з таблицею 3 [1] можна прийняти 19 мм (тому, що ствол з насадками 13 та 16 мм має велике значення опору і при пропусканні значної кількості води отримуються великі втрати напору).
Висота приміщення цеху дорівнює 4,5 м, тому згідно з п. 6.8. [1], приймається мінімальне значення радіуса компактної частини струменю 6 м.
Знаючи
обладнання ПКК, мінімальну витрату води
з одного ПКК та радіус компактної частини
струменю, визначається дійсна витрата
з кожного ПКК
та дійсну витрату води на пожежогасіння
,
що враховує кількість струменів на
кожну точку приміщення
.
де
5,2 л/с
– дійсна
витрата
води з кожного ПКК, при цьому розрахунковий
радіус компактної частини струменя
дорівнює 12 м (таблиці 3 [1]), тому що при
меншому значенні радіуса компактної
частини, витрата води зі ствола є меншою
за мінімальне значення.
Проекція радіуса компактної частини струменю визначається за формулою
,
де
=12 м – висота компактної частини струменю,
яка приймається відповідно до п. 6.8 [1];
z
= 5 м – висота приміщення; 1,35 – висота
встановлення ПКК над підлогою (п. 6.13.
[1]).
Для забезпечення умов зрошення приміщення необхідною кількістю струменів, пожежні кран-комплекти (ПКК) повинні встановлюватися один від одного на відстані не більше L, яка визначається за формулою
=
,
де
– при зрошенні кожної точки приміщення
двома струменями;
=
20 м – довжина пожежного рукава (п. 6.14.
[1]); В
= 60 м – ширина будівлі; m
=
3, оскільки приймаємо, що пожежні
кран-комплекти встановлюємо за довжиною
будівлі в дві лінії посередині. Точки
встановлення ПКК на мережі визначаються
згідно з п. 6.12, 6.16 [1], інші точки водорозбору
задаються вихідними даними
до
проекту. З врахуванням визначеної

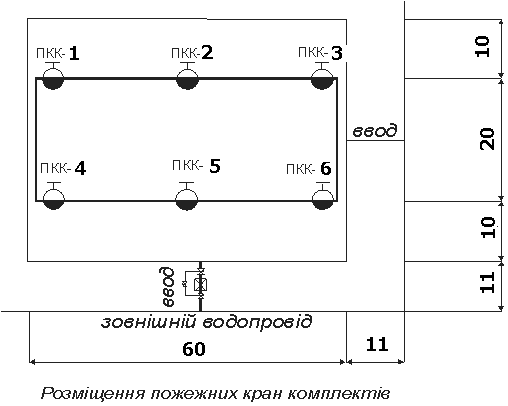

відстані між ПКК, визначається кількість
ПКК на плані приміщення (рис. 4):
шт.,
до встановлення на кожній лінії приймається по 5 ПКК.
Тобто,
для цього цеху необхідне розміщення по
10 ПКК на кожному поверху, які встановлюються
на колонах на відстані 25 м один від
одного. При цьому забезпечується
зрошування кожної точки приміщення
двома струменями.
При роботі мережі при пожежі розрахункова витрата води складається з витрат на виробничі, господарсько–питні потреби і на внутрішнє пожежегасіння і дорівнює 0,53 + 4,1 + 2×5,2 =15,03 л/с.
