МНС України

Львівський державний університет безпеки життєдіяльності

Кафедра техногенної безпеки

Курсова робота

з дисципліни

"Спеціальне водопостачання"

на тему "Проектування протипожежного водопроводу текстильного комбінату"

шифр 10435

Виконав курсант взводу ПБ –32

Ісаков С.М.

Керівник Желяк В.І.

Львів-2012

Зміст

1.Завдання………………………………………………………………………1

2.Визначення розрахункових витрат води…………………………………2-6

2.1. Визначення витрат води на господарсько-питні потреби…………...2-3

2.2. Визначення витрат води на душові потреби…………………………..3-4

2.3.Визначення витрат води на зовнішнє пожежогасіння………..………4-5

2.4. Визначення розрахункової витрати води для нормальних умов роботи (до пожежі) (1-й період)………………………………………………5

2.5. Визначення розрахункової витрати води під час пожежі (2-й період).6

3. Гідравлічний розрахунок водопровідної мережі………………………6-11

3.1. Визначення витрати води на ділянках мережі………………………..6-8

3.2. Вибір діаметрів труб для ділянок мережі………………………………8-9

3.3. Визначення втрат напору в мережі…………………………………....9-11

4. водоводів і всмоктувальних ліній……………………………………...11-12

5. Розрахунок резервуарів чистої води…………………………………...12-13

6. Підбір насосів……………………………………………………………..13-15

7. Розрахунок пожежних гідрантів………………………………………..15

8. Визначення витрати води і розташування пожежних кран-комплектів…………………………………………………………………..16-19

9. Гідравлічний розрахунок ВППВ……………………………………… 19-21

10.Висновки………………………………………………………………….22

11.Література………………………………………………………………..23

Проектування протипожежного водопроводу, виробничого водопроводу виробничого підприємства

1. Площа комбінату 60 Га

2. Водопровід високого тиску

3. Об`єкт охороняється ДПД , на озброєнні якого знаходиться МП-1600

Таблиця 1

№ будівель	Найменування будівель	Ступінь вогнистій-кості будівлі	Розміри будівлі, м (довжина, ширина, висота )	Кількість поверхів	Висота розташуван-ня пожеж-ного кран-комплекту, м
1.	Механічний цех	ІІІ	50×40×10	2	6,35
2.	Прядильний цех	ІІ	100×70×20	4	16,35
3.	Ткацький цех	ІІ	60×40×18	3	13,35
4.	Оздоблювальний цех	ІІІ	70×50×8	2	5,35
5.	Котельня	ІІ	40×20×12	1	1,35
Усі будівлі без ліхтарів

Запишемо данні варіанту у таблицю

№ буді-вель	Найменування будівель	Кількість робітників за зміну	Кількість робітників, які приймають душ	Витрата води на виробничі потреби
1	Механічний цех	95	60	4.5
2	Прядильний цех	280	180	6.7
3	Ткацький цех	240	180	4.1
4	Оздоблювальний цех	185	120	6.6
5	Котельня	45	25	6.2

Згідно П.2.22 СНиП 2.04.02 – 84р. «Водоснабжение наружные сети и сооружения» 60 Га – одна частина

2. Визначення розрахункових витрат води

Головна мета розрахунку зовнішнього водопроводу – забезпечення подачі води до кожної будівлі та споруди в необхідній кількості та під відповідним напором.

Розрахунок водопровідної мережі полягає у визначенні діаметрів труб, достатніх для пропуску необхідної витрати води в нормальних умовах та при пожежогасінні, а також у визначенні втрат напору, значення яких необхідні для розрахунку потрібного напору у водопровідній мережі і вибору насосів.

Розрахунок слід починати з визначення розрахункових витрат води для кожної будівлі зокрема та для текстильного комбінату в цілому.

2.1. Визначення витрат води на господарсько-питні потреби

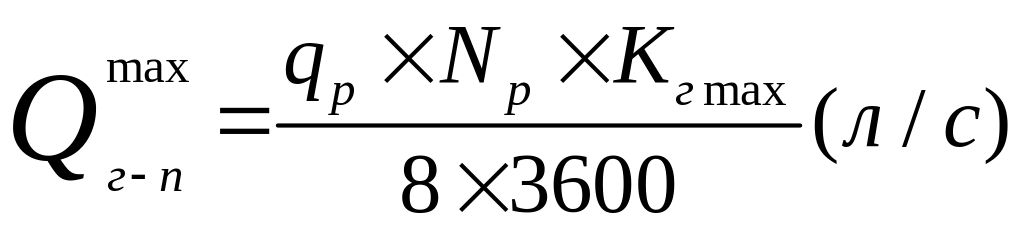

Максимальногодинна господарсько-питна витрата визначається за формулою:

,

де – норма витрати води на одного працівника за зміну, приймаємо згідно п. 30 додатку 3[1];

= 45 л/зм для "гарячих" цехів та =25 л/зм для "холодних";

– коефіцієнт годинної нерівномірності водоспоживання, приймається згідно п 2.4 [2];

= 2,5 для "гарячих" цехів та = 3,0 для "холодних" цехів.

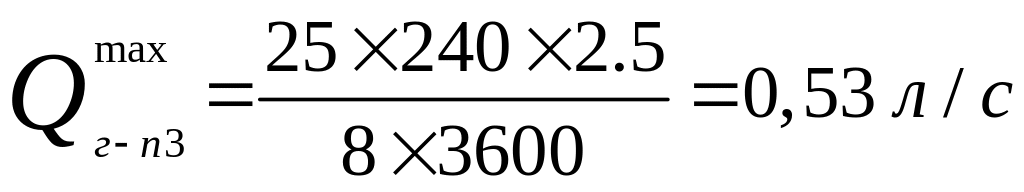

Визначимо значення для одного з варіантів.

Котельня гарячий цех.

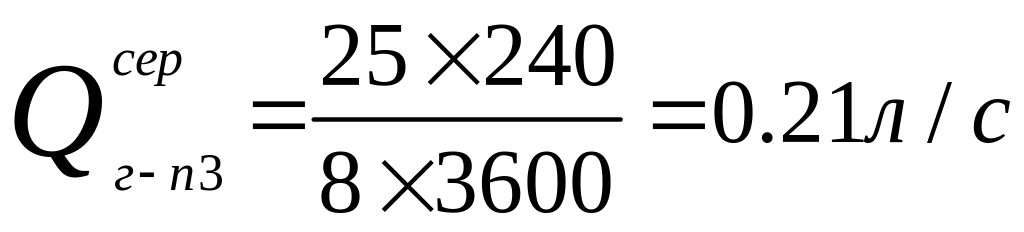

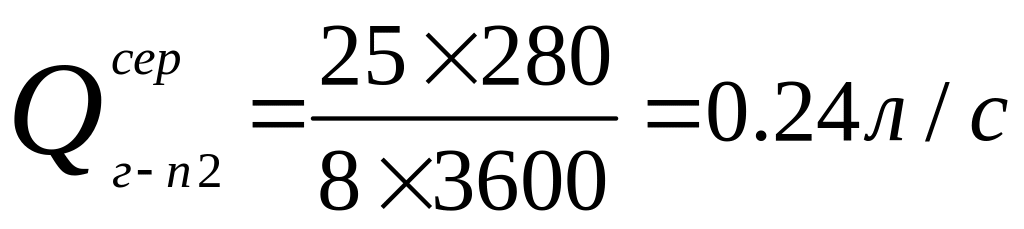

Середньогодинна господарсько-питна витрата визначається за формулою:

.
