Гидроциклоны

Для очистки сточных вод от грубодисперсных оседающих примесей и отмывания нефтепродуктов от минеральных загрязнений на железнодорожном транспорте обычно применяются напорные гидроциклоны (рис. 2.6).

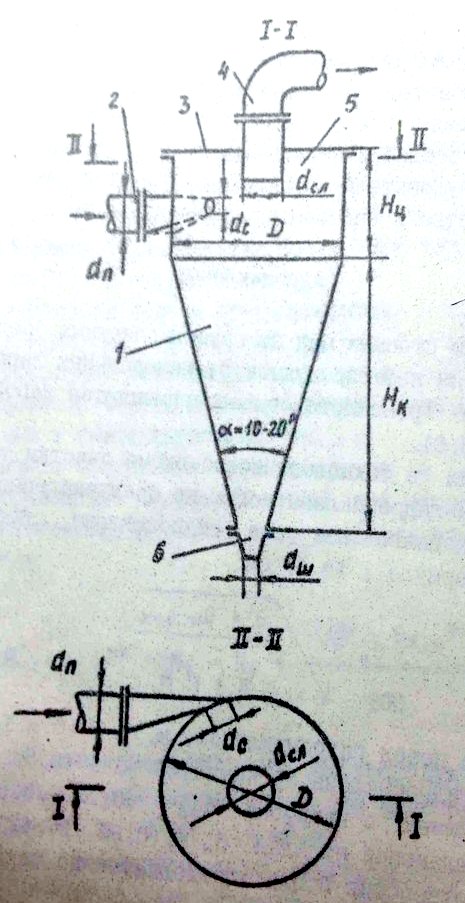

Рис. 2.6. Напорный гидроциклон:

1 – корпус; 2 – входной патрубок; 3 – крышка; 4 – сливной патрубок; 5 – цилиндрическая часть гидроциклона; 6 – грязевой насадок

Диаметр входного патрубка гидроциклона определяется по эмпирической формуле , см:

,

где H - напор перед гидроциклоном, м; Н = 10.

Диаметр гидроциклона принимается

Диаметр сливного патрубка

Диаметр шламовой насадки

Диаметр отверстия сопла определяется по формуле, см:

,

где v_вх - входная скорость в гидроциклон обычно принимается V_вх = 6 м/с.

Высота цилиндрической части гидроциклона принимается равной Н_ц = d = 26,5 cм, высота конической части Н_к =

Эффект очистки сточных вод от взвешенных веществ в напорных гидроциклонах принимается Э_г^в.в = 30%.

Остаточная концентрация взвешенных веществ в очищенной воде после гидроциклона составляет, мг/л,

,

В технологической схеме предусматривается два гидроциклона, один из которых резервный.

Флотаторы-отстойники

Для очистки сточных вод от плавающих и эмульгированных нефтепродуктов, смол, масел и других тонкодисперсных примесей рекомендуется установка флотатора-отстойника (рис. 2.7).

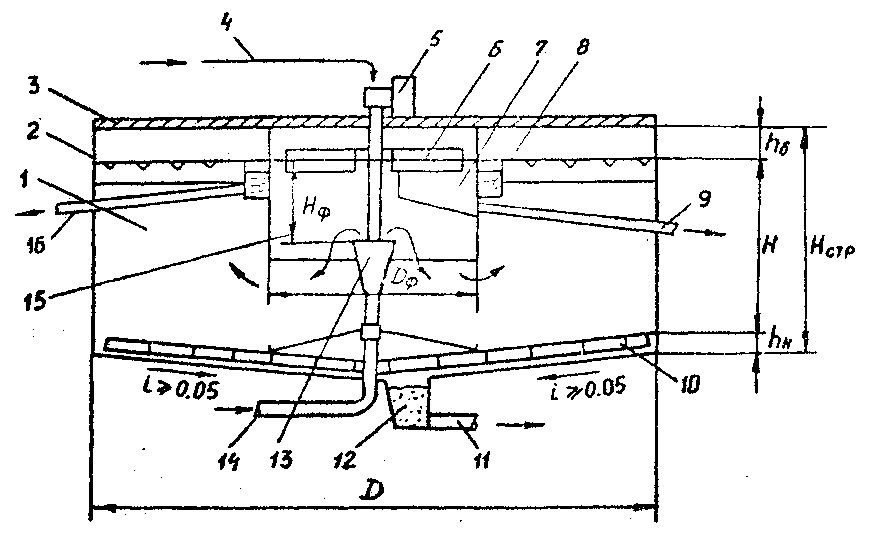

Рис. 2.7. Флотатор-отстойник

1 – отстойная камера; 2 – водосборный лоток с зубчатым водосливом; 3 – мостик обслуживания; 4 – трубопровод рециркуляционной воды; 5 – электропривод; 6 – верхние скребки для сбора всплывающих загрязнений (пены); 7 – сборный карман для всплывающих загрязнений (пены); 8 – кольцевой водосборный лоток; 9 – трубопровод для удаления всплывающих загрязнений; 10 – донные скребки; 11 – трубопровод для удаления осадка; 12 – приямок для осадка; 13 – водораспределитель; 14 – трубопровод для подачи воды на очистку; 15 – камера флотации; 16 – трубопровод очищенной воды

Флотаторы-отстойники применяются при сравнительно больших расходах сточных вод, что для железнодорожных станций характерно при совместной очистке дождевых и производственных сточных вод.

В состав флотационной установки напорного типа входят: флотатор, напорный бак, насос для подачи очищаемой воды, рециркуляционный насос, реагентное хозяйство.

Объем флотатора-отстойника определяется по формуле, м³:

где t_ф-о – время пребывания воды во флотаторе-отстойнике, ч,

где t_ф.к – время пребывания воды во флотационной камере; обычно принимается t_ф.к = 10...20 мин;

t_о.к – время пребывания воды в отстойной камере; обычно принимается t_о.к = 1,5...2 ч.

Рабочая высота флотатора-отстойника принимается в пределах Н_ф-о = 1,5...3 м; принимаем 3 м.

Площадь зеркала флотатора-отстойника определяется по формуле, м²:

Диаметр флотатора-отстойника определяется, м,

Объем флотационной камеры определяется, м³,

Высота флотационной камеры, т.е. расстояние от поверхности воды до верха водораспределителя, обычно принимается в пределах Н_ф.к = 1...1,2 м; принимаем 1,2 м.

Площадь зеркала флотационной камеры определяется, м²,

Диаметр флотационной камеры определяется, м,

Высота нейтрального слоя выше днища флотатора-отстойника принимается h_н.с = 0,3 м, высота борта h_б >= 0,3 м [1].

Строительная высота флотатора-отстойника определяется, м,

Производительность рециркуляционного насоса при подаче воды во флотатор-отстойник насосом принимается, м³/ч,

Напор, развиваемый рециркуляционным насосом, рекомендуется принимать Н_р = 35...40 м.

Объем напорного бака определяется, м³,

Высота бака Н_б принимается равной 1...1,5 м; принимаем 1,5м, а его диаметр определяется по формуле, м:

Остаточная концентрация нефтепродуктов и взвешенных веществ в очищенной воде после флотатора-отстойника составляет без применения реагентов 40...50 мг/л, с применением реагентов - 15...20 мг/л.
