Разделочные резервуары

Для обезвоживания нефтепродуктов и пены, уловленных в нефтеловушках и флотаторах, предусматриваются разделочные резервуары (рис. 2.9) в форме закрытого цилиндра с коническим днищем.

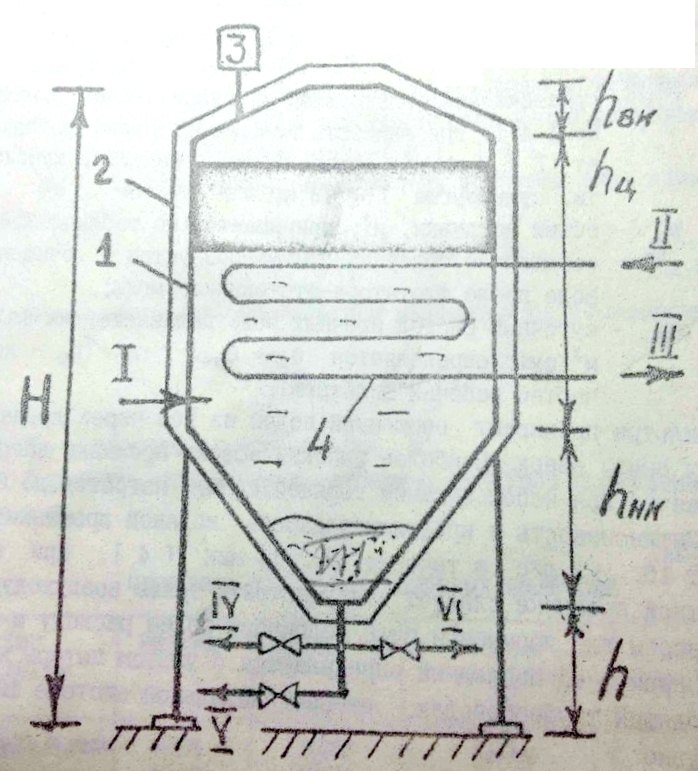

Рис. 2.9. Разделочный резервуар:

1 – корпус; 2 – теплоизоляция; 3 – дыхательный клапан; 4 – змеевик;

I – НП и пена; II – пар; III – конденсат; IV – осадок; V – НП; VI – вода

Внутри резервуара, как правило, размещается паровой змеевик для улучшения процесса разделки, а сбоку и снизу располагаются патрубки для подачи обводненных нефтепродуктов или пены, выпуска осадка, отстоявшейся воды и обезвоженных нефтепродуктов.

Объем поступающих на разделку нефтепродуктов или погашенной пены определяется по формуле, м³/сут:

,

где K_см^нп – концентрация нефтепродуктов в сточных водах, поступающих на МОС, г/м³;

K_ост.ф^нп – остаточная концентрация нефтепродуктов в очищенной воде после МОС, г/м³;

- объемный вес обводненных нефтепродуктов или погашенной пены, г/см³; = 1 г/см³;

P- содержание воды в обводненных нефтепродуктах или в погашенной пене, %; P = 50 %.

Обычно предусматривается два металлических разделочных резервуара (один заполняется, в другом производится разделка). Принимаем 2.

Для условий железнодорожных станций при объеме поступающих на разделку обводненных нефтепродуктов и пены 0,5 м³/сут могут быть приняты разделочные резервуары со следующими параметрами: диаметр резервуара D_р = 0,8м; высота цилиндрической части резервуара Н_ц = 1,5м; высота верхнего конуса Н_вк = 0,2 м; высота нижнего конуса Н_вк =0,5м; высота поддонного пространства Н_пп = 0,5 м; общая высота резервуара Н_р = 2,7 м.

Рабочий объем разделочного резервуара определяется, м³,

,

Отстаивание (разделка) нефтепродуктов и пены в статических условиях должна производиться в течение не менее 20 ч:

,

После разделки осадок поступает в резервуар осадка, нефтепродукты с остаточным содержанием воды 5...8 % - в резервуар нефтепродуктов, отстоенная вода – в приемный резервуар-усреднитель и далее на очистку.

Смесь обезвоженных нефтепродуктов и осадка в пропорции, определяемой опытным путем, сжигается в котельной депо.

Расчет вспомогательного оборудования Определение параметров и подбор насосов

• Насосы I ступени на гидроциклоны:

Принимаем насосы марки СМ 150-125-315а/4 с габаритными размерами агрегата 2120х520х775 мм;

число рабочих насосов n=2, 1 – резервный ;

• Насосы II ступени на напорные фильтры:

Принимаем насосы марки СМ 150-125-315а/4 с габаритными размерами агрегата 2120х520х775 мм;

число рабочих насосов n=2, 1 – резервный ;

• Насос рециркуляционный на напорный бак:

Принимаем насос марки СД100/40а с габаритными размерами агрегата 1310х420х515 мм;

число рабочих насосов n=1;

• Насосы промывные:

Продолжительность работы насосов – t=10…15 мин; интенсивность промывки q=13…15 л/с на м²; подача зависит от площади 1-го фильтра F₁=7,1 м²

Принимаем насосы марки СМ 80-50-200/4 с габаритными размерами агрегата 1125х280х480 мм;

число рабочих насосов n=2;

• Насосы оборотного водоснабжения:

Условно подбираем на средний расход по 1-й смене: Q_ср1=114 м³/ч;

Принимаем насосы марки СД 160/10 с габаритными размерами агрегата 1415х600х640 мм;

число рабочих насосов n=2;

• Насосы погружные:

Принимаем насосы погружные типоразмером ГНОМ 10х10 с габаритными размерами d215х425 мм;

число рабочих насосов n=2;
