72.Парогазовые установки. Их классификация. Достоинства и недостатки.

По назначению ПГУ делятся на :Конденсационные и Теплофикационные.

Первые вырабатывают только электрическую энергию. Вторые служат для нагрева сетевой воды в подогревателях, подключаемых к паровой турбине.

По количеству рабочих тел используемых в ПГУ:Бинарные и Монарные.

В бинарных установках рабочие тела газотурбинного цикла и паротурбинной установки разделены. В монарных установках рабочим телом турбины является смесь продуктов сгорания и водяного пара.

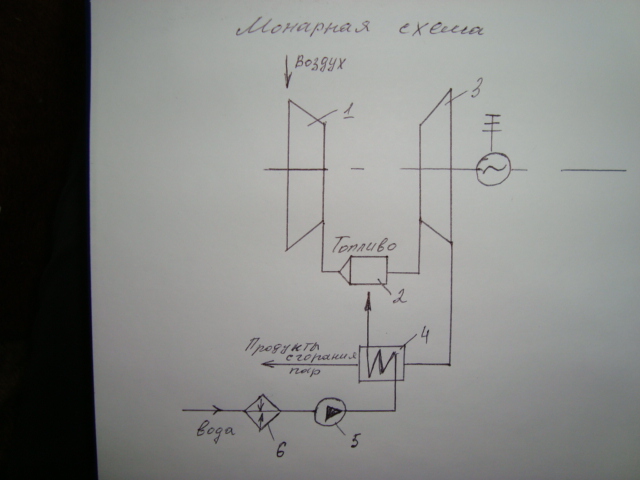

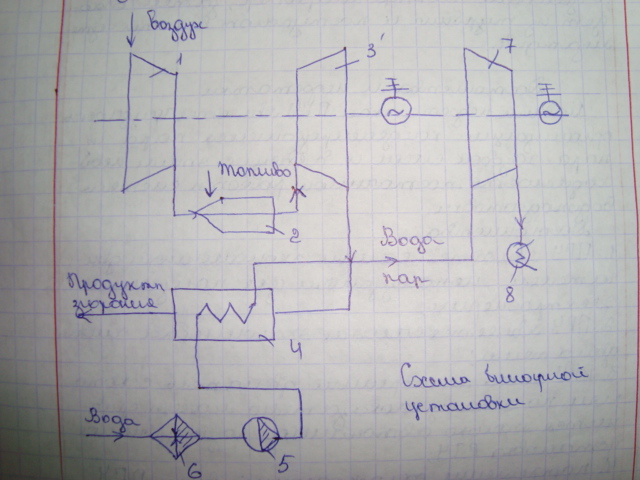

1-компрессор, 2-камера сгорания, 3-парогазовая турбина 3´-газовая турбина, 4-катёл-утилизатор, 5-насос, 6-подогревательводы, 7-паровая турбина, 8-конденсатор.

Образующиеся продукты сгорания в камере 2 поступают в котёл утилизатор 4, в который подаётся вода, проходящая через подогреватель 6, нагнетаемая насосом 5. Образующая смесь водяного пара и продуктов сгорания направляются в парогазовую турбину 3, расширяясь в ней, они приводят в действие электрогенератор, затем выходят из турбины и поступают в котёл-утилизатор 4. Достоинства: 1. ПГУ являются самым экономичным двигателем, используемым для получения электроэнергии. 2. ПГУ является самым экологически чистым двигателем. 3.Потребление охлаждающей воды ПГУ примерно в трое меньше на паровой установки при их одинаковой мощности. 5. ПГУ имеет меньший строительный цикл, чем паротурбинные установки. Главным недостатком ПГУ является трудность организации конденсируещего пара из парогазовой смеси.

73

Основные источники возобновляемой энергии

Основными источниками возобновляемой энергии являются:

1-солнечное излучение; 2-гравитационное взаимодействие солнца, луны и земли; 3-тепловая энергия ядра земли, а также хим. реакций и радиоактивного распада в недрах (например гейзер)

А)Преобразование солнечной эн. в тепловую:

1-солнечные водонагреватели; 2-подогреватели воздуха; 3-тепловые коллекторы; 4-солнечные электростанции.

Б)ветроэнергетика; В)Гидроэнергетика; Г)Энергия волн; Д)Биоэнергетика.

№74

магнитогидродинамические генераторы(МГД) предназначены для прямого превращения тепла в эл.энергию.этот метод основан на явлении заключающемся в том, что при пересечении проводником магн.силовых линий в нём наврдится ЭДС.сильно ионизированнй газ при большой электропроводности его и высокой t обладает таким же св-ом.состоит из:топочная камера, воздухозаборник,компрессор,воздухоподогреватель,воздухопровод,электромагнит,электроды, преобразователь постоянного тока в переменный,экономайзерно-испарительная пов-ть нагрева,пароперегреватель,дымовая труба,нормальная паровая турбина,охлаждаемый водой конденсатор,насос,генератор переменного тока
