3.Усиление простенков путем увеличения их сечения.

Усиление простенков достигается увеличением их сечения (см. рис. 10). Для этого с одной или двух сторон простенка выполняется новая кладка на це­ментном растворе с перевязкой со старой кладкой через 3-4 ряда. Если нег возможности увеличить сечение простенков, усиление производят путем устройства железобетонной, металлической обоймы, либо полностью или частично перекладывают простенок. При устройстве железобетонной обоймы с поверхности простенка удаляется вся шту­катурка, кладка промывается водой, затем согласно проекту устанавливается арматура.

Б етонирование может производиться методом торкретирования слоями толщиной 40-50 мм с помощью цемент-пушки. Толщина стенок обоймы принимается от 60 до 100 мм.

Рисунок 3.3.12 – Примеры усиления простенков

а – металлическим каркасом, б – ж.-б. обоймой;

1 – без увеличения сечения стены, 2 – с увеличением сечения стены.

4.Усиление простенков с помощью железобетонной обоймы.

Технологический процесс устройства железобетонной обоймы простен­ков состоит из удаления оконных заполнений, расчистки разрушенных уча­стков или вырубки простенка на необходимую глубину, удаления оконных четвертей, установки арматуры, устройства опалубки, бетонирования, ухо­да за бетоном, снятия опалубки и разборки подмостей.

Опалубку железобетонной обоймы наращивают снизу вверх в процессе бетонирования. Аналогично усиливают кирпичные колонны и столбы ка­менных зданий. Железобетонная обойма увеличивает несущую способность заключенного в нее элемента в 2-3 раза. Подготовка к устройству металли­ческих каркасов простенков состоит из разгрузки простенков, удаления заполнений оконных проемов и срубки четвертей. По углам простенков на всю высоту устанавливают и плотно подгоняют к простенкам стойки из угловой стали, которые через 30- 50 см по высоте соединяют полосовой сталью, привариваемой к попкам уголков. Затем простенок обтягивают проволочной металлической сеткой и оштукатуривают.

Металлический каркас можно накладывать на простенок или утапливать в него заподлицо.

Устойчивость отклонившихся от вертикали стен повышают путем уст­ройства стальных накладок, корсетов из прокатной стали, а также стальных тяжей через поперечную ось здания или часть продольной оси, заключен­ную между ближайшими несущими поперечными стенами.

В местах разрыва стен на трещины на каждом этаже устанавливают ско­бы-стяжки (см. рис. 11) из обрезков проката длиной не менее 2 м. I перед установкой скобы-стяжки для нее в стене вырубают штрабу с таким расчетом, чтобы стяжку устанавливать заподлицо с поверхностью

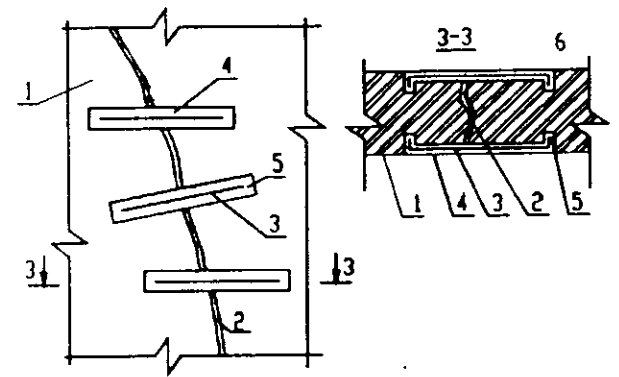

Рисунок 3.3.13 – Установка скоб из арматурной стали.

1- Усиливаемая стана, 2- трещина в стене, 3- скобы из арматурной стали,

4- пазуха в стене выбранная фрезой, 5- углубление, 6- заполнение цементно-песчаным раствором.

кирпичной стены. В стене и в стяжке по разметке просверливают отверстия для болтов D = 20-22 мм, с помощью которых скобу-стяжку крепят к стене. Расстояние от трещины до места установки болта должно быть не менее 70 см. Перед установкой скобу-стяжку обматывают проволочной сеткой или проволокой Р= 1-2 мм. После установки конструкции трещину и штрабу тщательно заделывают раствором Ml00. В местах отрыва наружных степ от внутренних для восстановления жесткости здания устанавливают связи из металлических каркасов или железобетонных шпонок.

Значительный эффект даст термообработка кирпичных стен газовыми горелками инфракрасного облучения. При термообработке кирпичных стен при t - 900... 1000° внутри кирпича закрываются поры, образуется поверхностная корка, уменьшаются внутренние напряжения в результате разло­жения водорастворимых солей. В итоге снижается водопоглощение и по­вышается прочность и морозостойкость кладки.

КРЫША

Вне зависимости от конструктивного решения крыш и типа кровельного покрытия одним из важных условий правильного технического состояния, сохранности конструкций здания и экономии топливно-энергетических ресурсов является правильное содержание чердачного помещения, т.е. обеспе­чение его нормального температурно-влажностного режима.

Проверка производится в наиболее холодный период года обычным улич­ным термометром. Ремонт кровли следует выполнять в сухую погоду при температуре воздуха выше 5 С.

В чердачном помещении обеспечивается температурный режим, при ко­тором разница температуры наружного воздуха и воздуха чердачного поме­щения составляет 2-4 , чтобы не было подтаивания снега и образования сосу­лек и наледей, а также образования конденсата на конструктивных элемен­тах.

При разнице температуры наружного воздуха и воздуха на чердаке выше 2 . необходимо устранить источники поступления тепла в чердачное помеще­ние, которыми могут быть: недостаточная теплоизоляция чердачного пере­крытия, отсыревшая или недостаточная теплоизоляция трубопроводов ото­пления и горячего водоснабжения, воздухосборников, расширительных ба­ков, вентиляционных каналов шахт, канализационных стояков и т.п., распо­ложенных в чердачном помещении. Кроме того, возможна недостаточная вентиляция чердачного помещения.
