1. Усиление стен с помощью металлических тяжей.

Для повышения жесткости стен и предотвращения развития в них тре­щин, вызванных изгибом и сдвигом ограждающих конструкции, последние рекомендуется крепить с помощью металлических тяжей (см. рис. 8).

Тяжи диаметром 20-30 мм опоясывают здание или часть его в уровне перекрытий. На углах здания и выступах ставятся вертикальные уголки 5, к которым привариваются тяжи 1 (см. узел «Г»). Тяжи 1 укладываются на поверхности степ или в штрабы сечением примерно 70 х 80 мм, которые после натяжения тяжей заделываются цементным раствором марки 100. В противоположных углах здания концы тяжей 1 кре­пятся Стяжными гайками, упирающимися на металлические подкладки 3 размером 70 х 80 мм (см. узел «А»). Поперечные тяжи также крепятся гайками с подкладками 3 (см. узел «Б»).

Натяжение производится посредством стяжных муфт одновременно по всему контуру (см. узел «В»). Натяжение тяжей рекомендуется вы­полнять после предварительного нагрева их паяльными лампами или автогеном. Для тяжей, установленных зимой, в летнее время рекоменду­ется производить дополнительное натяжение. Натяжение производится «вручную с помощью рычага длиной 1,5 м с усилием 300 -400 Н на длительный конец рычага. Общее усилие должно быть примерно 50 кН. Натяжение считается достаточным, если тяж не имеет провесов и при простукивании издает чистый звук высокого тона. Рекомендуется степень натяжения по возможности определять приборами (индикаторами), ус­тановленными на тяжах. Усилие, на которое подбирается сечение тяжей, определяется по следующей формуле 97/31 / N = 0,2*R*l*g, где R — расчетное сопротивление кладки. Па; l — длина стены, м; g — толщина пены, м.В зависимости от характера деформаций производятся следующие ос­новные виды ремонтных работ в каменных стенах: усиление и замена участков поврежденных стен, простенков и перемычек» повышение устойчиво­сти стен и утепление. Усиление стен, поврежденных мелкими трещинами, производится путем перекладки отдельных мест или нагнетанием инъектором в швы и трещины цементного раствора. Сквозные трещины шириной более 5 мм заделываются кирпичом. Для этого вдоль трещины с обеих сто­рон снизу вверх разбирается часть кладки шириной в 1 кирпич и глубиной в 1/2 кирпича, кроме того, оставляют штрабы глубиной в 1 кирпич через ка­ждые четыре ряда.

Узел «В»

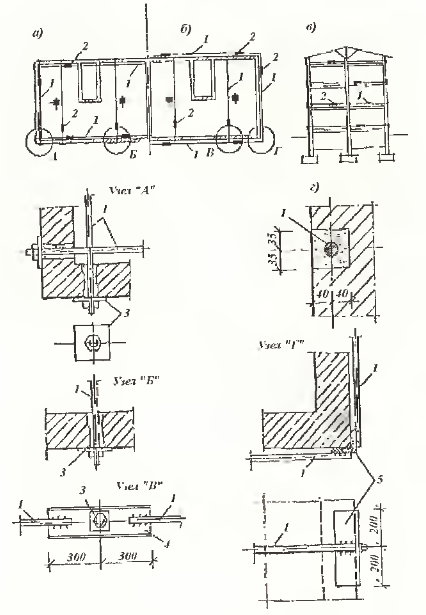

Рисунок 3.3.10 – Крепление стен многоэтажных зданий металлическими тяжами:

а – внутри здания, б – снаружи здания, в – разрез, г – вариант укладки тяжей в штрабу; 1 – тяж, 2 – муфта натяжения, 3 – металлическая подкладка, 4 – швеллер №16-20, 5 - уголок № 12-16.

После этого устраивается новая кладка из целого кирпича на прочном растворе с перевязкой со старой кладкой в средней части стены трещина заливается жидким цементным раствором. В отдельных случаях при особых деформациях в стену заделываются железобетонные или металличе­ские балки.

2. Замена кладки слабых участков новой кладкой.

В осстановление несущей способности стен при значительном количест­ве трещин достигается заменой кладки слабых участков новой кладкой. Прежде всего, намечают участки стен, на которых кладка должна быть за­менена в первую очередь. Затем устраивают временные крепления кладки на время разборки заменяемых участков.

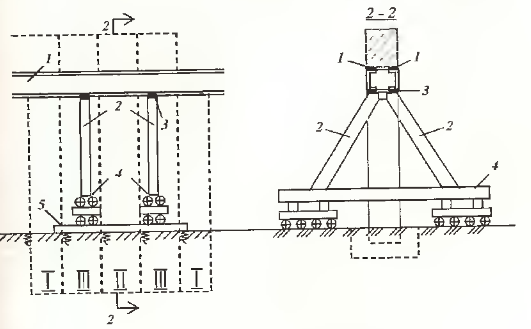

Рисунок 3.3.11 – Схема перекладки участков стен

1 – металлические или ж.-б. балки, 2 – стойки, 3 – подкладка под стойки,

4 – затяжка, 5 – лежни.

После этого производится перекладка участков по установленному по­рядку. Когда старая кладка будет заменена на всех слабых участках новой и прочность се достигнет 70% проектной, разбирают временные крепления. Оставшийся шов в горизонтальном шве между новой кладкой и низом металлической балки тщательно заполняется цементным раствором. Отвер­стия, оставшиеся от поперечин временного крепления, заделывают кирпи­чом на растворе.
