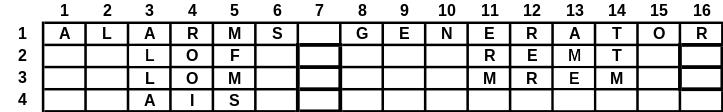

2.3.4.3.6 Страница генерации аварий alarm generator
Страница генерации аварий. Может быть вызвана, если включен передатчик.
В окнах устанавливается символ Y, если авария генерируется, и символ N, если авария не генерирована.
Исходное положение всех окон - символ N.
Одновременно может быть включена только одна авария. Последняя включенная авария отключает предыдущую.
2 .3.4.3.7 Страница измерений time
Позиции задания длительности сеанса измерений. Максимальная дли-тельность 99 ч. Длительность задается путем выбора курсором строки 2, затем нажатием клавиши «+» установите курсор на позиции 9, 10. Далее цифрами на тастатуре наберите количество часов в сеансе измерения. Нажмите клавишу ENTER. Клавишей «+» переведите курсор на позиции минут. Установка минут происходит аналогичным образом. После чего устанавливают разряды секунд.
Строка 3 - для ввода битовых ошибок, строка 4 - для ввода кодовых оши-бок. Строки могут быть активны только если включена передача, т.к. ошибки вводятся в генерируемый ею цифровой поток.
В окне могут располагаться надписи:
off – нет ввода битовых ошибок;
Е-3 – ввод ошибок, соответствующих достоверности 1х10-3;
Е-6 – ввод ошибок, соответствующих достоверности 1х10-6;
hand – ручной ввод ошибок клавишей, указанной стрелкой на ЖКИ.

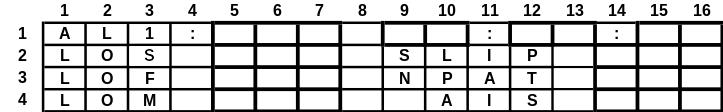

2.3.4.3.8 Страница регистрации аварий al1
Может быть включена, если включен приемник. Первая страница отобра-жения аварий и нарушений.
Окна текущего времени. Показывают текущее время с момента начала сеанса измерения.
Позиции сигнализации старта on и останова off сеанса измерения. Старт и останов производится клавишей ENTER в любом окне группы RESULT.
Окна подсчета количества аварий на текущий момент времени:
LOS – потеря сигнала 2 Мбит/с на приеме;
LOF – потеря цикловой синхронизации;
LOM – потеря сверхцикловой синхронизации;
SLIP – проскальзывание;
NPAT – нарушение структуры сигнала на приеме;
AIS – прием сигнала индикации аварийного состояния (СИАС).

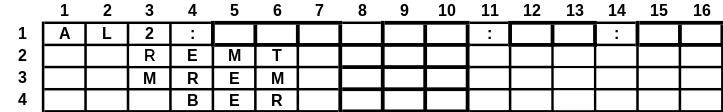

2.3.4.3.9 Страница регистрации аварий al2
Может быть включена, если включен приемник. Вторая страница отображения аварий и нарушений.
Окна текущего времени и индикации запуска сеанса измерения.
Окна подсчета количества аварий на текущий момент времени:
REMT – авария цикловой синхронизации на дальнем конце;
MREM – потеря сверхцикловой синхронизации на дальнем конце;
BER – коэффициент битовых ошибок больше чем 1х10-3.

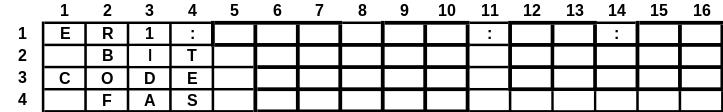

2.3.4.3.10 Страница счета ошибок er1
Окна текущего времени и индикации запуска сеанса измерения.
Окна счета ошибок. Здесь отображается текущее количество ошибок на индицируемый в строке 1 момент времени:
строка 2 – для счета битовых ошибок,
строка 3 – для счета кодовых ошибок,
строка 4 – для счета ошибок синхросигнала.
Позиции индикации включения режима ввода ошибок (см. 2.3.4.3.7). Здесь может быть отображено:
Е-6 – ввод ошибок с коэффициентом 1х10-6,
Е-3 – ввод ошибок с коэффициентом 1х10-3,
hnd 1(2) – ручной ввод ошибок нажатием клавиши «1» – для битовых и «2» – для кодовых.
Страница всегда хранит результаты последних измерений и может быть приведена в исходное положение при начале нового сеанса измерений клавишей ENTER.
