2.3.4.3.3 Взаимодействие страниц tx и insert
а) Если в строке PAT страницы ТХ установлено frm, а в странице INSERT номер цикла и КИ не заданы (**), то на передаче генерируется ПСП с параметрами, установленными в строках PRBS и INV, на местах 1...15 и 17...31 канальных интервалов.
б) Если в странице INSERT задан номер цикла (или все циклы AL) и номер КИ, то ПСП выбранной структуры генерируется на месте выбранного КИ, а в ос-тальных КИ, исключая 0 и 16 КИ, генерируется ПСП 29-1.
в) Если в строке PRBS страницы ТХ выбрано «**», то при вызове страницы INSERT предлагается ввести байт детерминированной информации (строка WORD) и указать цикл и КИ, куда байт будет вводиться. В остальных КИ будет генерирована ПСП 29-1.
г) Если в строке VOICE страницы INSERT установлено ext (разрешен ввод в выбранный КИ всех циклов речевой информации с микрофона или внешнего генератора) или int (разрешен ввод цифрового синуса частотой 1000 Гц с одним из выбранных уровней), то во всех остальных КИ генерируется ПСП 29-1.

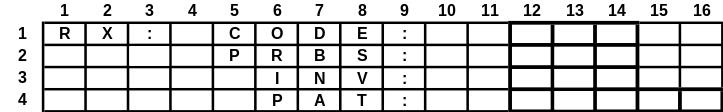

2.3.4.3.4 Страница приемника rx. Может быть вызвана, если включен при-емник.
Задание типа кода на приеме.
Выбор длины ПСП. Цифра в строке PRBS указывает длину ПСП согласно структуре 2n-1, где n=3, 5, 9, 15. При n=1 ожидается прием сигнала в виде непрерывной единицы; off должно быть включено, если ожидается прием байта детерминированной информации, выделение введенного на передаче синусоидального сигнала или речевой информации, при подключении тестера к реальному рабочему ИКМ-сигналу (передача тестера в этом случае должна быть выключена TX: off).
Ввод инверсии сигнала на приеме. Инвертирован будет сигнал, установленный в окне PRBS.
Выбор структуры сигнала на приеме.
2.3.4.3.5 Страница задания режима выделения drop. Может быть вызвана, если включен приемник.
На позициях 10, 11 располагаются знаки «**», числа от 0 до 15, которыми выбирают номер цикла в сверхцикле и буквы AL. Буквы AL на позициях 10, 11 означают, что байт информации будет выводиться на ЖКИ в строке WORD из всех циклов сверхцикла.
На позициях 15, 16 располагаются знаки «**» и числа от 0 до 31, которыми выбирают номер канального интервала для вывода из него байта информации.
Знаки «**» на позициях 15, 16 строки 1 означают, что приемник не выводит на ЖКИ состояние КИ, но анализирует принимаемую информацию на наличие ошибок, аварий и нарушений.
Клавишами SHIFT, «», «», «», «» установите курсор в строку DROP.
Одно нажатие клавиши «+» установит курсор на позиции номера канального интервала (TS), а два нажатия – на позиции номера цикла (F#), где предварительно установлены буквы AL. Клавишами 0...9 установите номер цикла и/или номер КИ. Ввод каждого номера завершайте нажатием клавиши ENTER.
Включение/выключение декодера ИКМ, преобразующего цифровой ИКМ-сигнал из выбранного КИ в аналоговый сигнал, выдаваемый на внешнее гнездо ( ), куда могут быть подключены измерительные приборы или наушники.
