Р исунок 8
Задание типа кода на передаче.
Выбор длины ПСП (PRBS). Цифра в строке PRBS указывает длину ПСП согласно структуре 2n-1, где n=3, 5, 9, 15. При n=1 генерируется сигнал в виде непрерывной единицы, при n=** ожидается ввод байта детерминированной информации или цифрового эквивалента синусоидального сигнала, устанавливаемых в странице INSERT.
Ввод инверсии сигнала на передаче. В режиме on инвертируется сигнал, установленный в cтроках PRBS и PAT. В режиме off инверсия выключена.
Выбор структуры сигнала на передаче:
unfrm - передача без структуры цикла согласно параметрам, указанным в строках CODE, PRBS, INV;
frm - передача cо структурой цикла, т.е. во всех КИ, кроме 0 и 16, передается сигнал с параметрами, указанными в строках CODE, PRBS, INV.

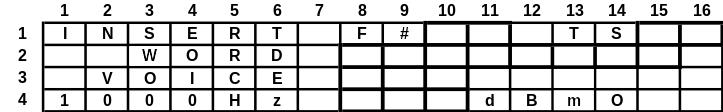

2.3.4.3.2 Страница вставок insert. Может быть вызвана, если включен пе-редатчик.
На позициях 10, 11 располагаются знаки «**», буквы AL и числа от 0 до 15, которыми выбирают номер цикла в сверхцикле. Буквы AL на позициях 10, 11 означают, что байт информации будет вводиться во все циклы сверхцикла.
На позициях 15, 16 располагаются знаки «**» и числа от 0 до 31, которыми выбирают номер канального интервала для ввода в него байта информации.
Если на позициях 15, 16 строки 1 установлены знаки «**», то вставка детерминированной информации производиться не будет. В этом случае передача генерирует тестовый сигнал выбранной конфигурации (PRBS , INV , PAT).
Клавишами SHIFT, «», «», «», «» установите курсор в строку INSERT.
Одно нажатие клавиши «+» установит курсор на позиции номера канального интервала (TS), а два нажатия – на позиции номера цикла (F#), где предварительно установятся буквы AL. Клавишами 0...9 установите номер цикла и введите его нажатием клавиши ENTER, затем нажатием клавиши «+» установите курсор на позиции TS и введите номер канального интервала. Ввод символа «*» осуществляется нажатием клавиши «*», когда курсор установлен в строке 1 позиции 16. Установка номера канального интервала также завершается нажатием клавиши ENTER.
Вводимый байт информации в двоичном виде. На позиции 8 - старший разряд, на позиции 15 - младший разряд.
В исходном положении все позиции с 8 по 15 заполнены знаком «*» (********).
Набор байта на клавиатуре: установите курсор в строку WORD и нажмите клавишу «+». Курсор установится на место старшего разряда вводимого байта. Клавишами «1» и «0» установите вводимый байт информации. После ввода всех разрядов нажмите клавишу ЕNTER.
Редактирование введенного байта выполняется путем установки курсора клавишами SHIFT, «», «», «», «» в нужную позицию байта и нажатия клавиши «0» или «1». Если после нажатия клавиши ENTER вместо байта будет установлено «********», то это сигнализирует, что в ранее заданных режимах не разрешен доступ в канальные интервалы. Например, в TX: на месте PRBS не установлено «**».
Недоступные КИ и биты, приведенные в таблице 5, в странице INSERT изменить невозможно. На месте каждого запрещенного для изменения бита устанавливается его значение, согласно рекомендации G.704.
Таблица 5
Для отказа ввода байта информации установите курсор в строку WORD и нажмите клавишу «*». В строке WORD установится состояние «********».
При неактивной строке WORD (********), что может быть установлено нажатием клавиши «*» в строке WORD, возможен переход к окну VOICE, позволяющем вводить синусоидальный сигнал 1000 Гц или имитировать свободный канал.
ext – разрешение доступа в канальный интервал внешней звуковой частоты с внешних приборов или микрофона;
int – разрешение ввода в канальный интервал байт ИКМ-аналога частоты 1000 Гц. Разрешен переход к строке 4;
off – выключение режима доступа в канальный интервал байт звуковой частоты.
Выбор режима в строке 3 осуществляется путем установки курсора в любое место этой строки и нажатия клавиши «+» .
Это окно выбора уровня (dBmO) синуса частотой 1000 Гц. Окно может быть активно только в том случае, если в окне VOICE установлено int. В противном случае окно dBmO не активно.
Уровень может принимать значения 0, минус 10, минус 20, минус 30 dBmO, или вся четвертая строка заменяется на надпись free time slot, что соответствует вводу состояния свободного канального интервала.
