2.3 Управление тестером и индикация
2.3.1 Способы подключения тестера МОРИОН-Е1 к контролируемой аппаратуре показаны на рисунке 7.
2.3.2 Общие принципы использования тастатуры и индикации
2.3.2.1 Включение/выключение тестера выполняется нажатием клавиши START на тастатуре тестера.
2.3.2.2 Информация на строчный жидкокристаллический модуль выводится страницами.
2.3.2.3 Основные надписи на тастатуре нанесены черным цветом, что соот-ветствует нижнему регистру тастатуры и отображается на экране мигающим полным курсором.
Вспомогательные надписи на тастатуре нанесены красным цветом, что соответствует верхнему регистру тастатуры и отображается на экране курсором в виде подчеркивания.
Переключение регистров осуществляется нажатием клавиши SHIFT.
2.3.2.4 В тестере реализована трехуровневая система выбора страниц. Выбор страниц осуществляется согласно указаниям, высвечивающимся на ЖКИ. Возврат к предыдущим страницам выполняется нажатием клавиши SPACE.
Рисунок 7
2.3.2.5 Выбор режимов в строках страниц осуществляется путем установки полного курсора клавишами со стрелками (верхний регистр) на любое место в выбираемой строке и нажатием клавиши «+» (нижний регистр) для выбора режима.
2.3.3 После включения питания тестера на ЖКИ выводится информационная страница, показанная ниже:
После чего, по нажатию любой клавиши тастатуры (кроме SHIFT и START), устанавливается страница, позволяющая автоматически задать конфигурацию тестера:
Установить ту или иную конфигурацию можно нажатием клавиши, указан-ной на индикаторе стрелкой. Любой параметр из перечисленных ниже конфигура-ций может быть изменен пользователем тестера.
Конфигурация SET1 предназначена для анализа реального потока 2 Мбит/с в коде HDB3 и может использоваться при подключении тестера к эксплуатируе-мой аппаратуре высокоомным входом. При этом, по нажатию клавиши F1 в тестере устанавливаются режимы: передача отключена, прием в коде HDB3, инверсия отключена, прием сигнала со структурой цикла.
Конфигурация SET2 предназначена для тестирования аппаратуры сигна-лом без структуры цикла в коде HDB3 с генерацией на передаче и анализом на приеме псевдослучайной последовательности длиной 29-1 без инверсии.
Конфигурация SET3 предназначена для тестирования аппаратуры сигна-лом со структурой цикла в коде HDB3 с генерацией на передаче во всех каналь-ных интервалах (кроме КИ0 и КИ16) и анализом на приеме псевдослучайной по-следовательности длиной 215-1 с инверсией.
Конфигурация SET4 предназначена для тестирования аппаратуры сигна-лом со структурой цикла в коде HDB3 с генерацией на передаче в канальном ин-тервале КИ1 и анализом на приеме в канальном интервале КИ1 псевдослучайной последовательности длиной 215-1 с инверсией. В остальных канальных интерва-лах (кроме КИ0 и КИ16) на передаче генерируется и на приеме анализируется псевдослучайная последовательность 29-1 без инверсии.

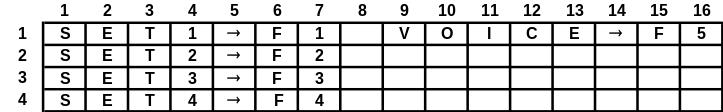

Конфигурация VOICE предназначена для организации служебной связи по канальному интервалу КИ1. По нажатию клавиши SPACE в странице установки конфигураций вызывается страница:

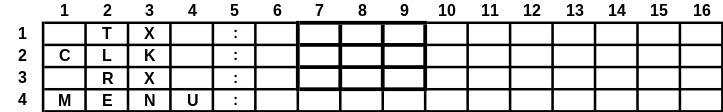

Включение/выключение передающей части тестера.
Переключение работы передатчика от внутренней частоты (int) или от выделителя тактовой частоты приемной части тестера (ext).
Включение/выключение приемной части тестера.
2.3.4 После выбора строки MENU и нажатия клавиши «+» происходит переход к трехуровневой системе выбора страниц.

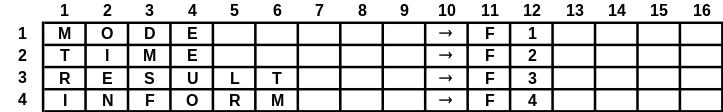

2.3.4.1 Верхний, или первый уровень. Представлен страницей, позволяю-щей по нажатию клавиши, указанной стрелкой, переходить к следующим группам страниц:
MODE - группа страниц переключения режимов работы тестера (изменение режимов, заданных при автоконфигурации).
TIME - группа страниц задания длительности и режимов измерения.
RESULT - группа страниц результатов измерения.
INFORM - группа служебных, или информационных страниц.
Переходы между остальными страницами осуществляются согласно де-реву переходов, показанному на рисунке 8. Причем, на каждом шаге перехода стрелкой на индикаторе указана подсказка для дальнейшего движения вниз по дереву. Движение вверх по дереву осуществляется нажатием клавиши SPACE.
2.3.4.2 Страницы среднего, или второго уровня появляются после нажатия клавиш F1...F4 в странице верхнего уровня и являются cтраницами подсказок для перехода к страницам третьего уровня. Если какой-либо из переходов к страницам третьего уровня невозможен, в силу ранее заданного режима работы тестера, то соответствующая стрелка в страницах второго уровня будет отсутствовать. Например: при отключенной передающей части тестера (cм. 2.3.3: TX: off) невозможен переход к страницам TX, INSERT, а при отключенной передающей части тестера (cм. 2.3.3: RX: off) невозможен переход к страницам RX, DROP.
2.3.4.2.1 Переход из страницы верхнего уровня по нажатию клавиши F1 со-провождается появлением страницы подсказок:
2.3.4.2.2 Переход из страницы верхнего уровня по нажатию клавиши F3 со-провождается появлением страницы подсказок:

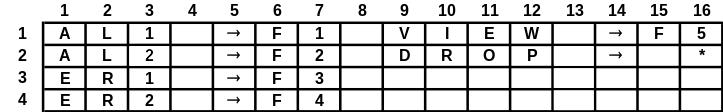

2.3.4.2.3 Переход из страницы верхнего уровня по нажатию клавиши F4 со-провождается появлением страницы подсказок:
2.3.4.3 Страницы нижнего, или третьего уровня
2
.3.4.3.1
Страница передатчика TX. Может быть
вызвана, если включен передатчик.
