1.6.2 Плата ку-71 илпг.469435.009

1.6.2.1 Назначение

Плата КУ-71 предназначена для:

- управления ЖКИ;

- обслуживания клавиатуры;

- переключения режимов работы тестера;

- сбора информации о результатах измерений;

- вычисления коэффициентов ошибок (битовых, кодовых, цикловой синхронизации) и выполнения других вычислительных операций;

- подготовки данных для создания листингов отчетов;

- связи с внешней ПЭВМ.

1.6.2.2 Структурная схема платы ку-71 показана на рисунке 4 и содержит следующие функциональные узлы:

- микропроцессор;

- энергонезависимое ОЗУ;

- параллельный порт;

- счетчик ошибок;

- последовательный порт связи с внешней ПЭВМ RS-232;

- триггер включения питания.

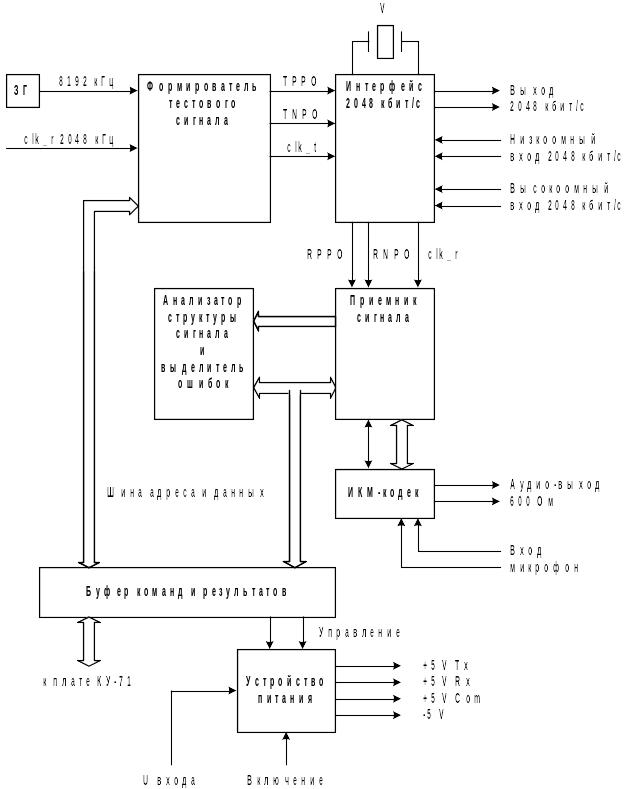

Рисунок 3

Рисунок 4

По программе, зашитой в памяти микропроцессора, происходит обмен по шине адрес/данные (A/D). Микропроцессор выставляет на шину данных управля­ющие воздействия, запоминаемые внутренними регистрами буфера команд и результатов платы АГ-71, и генерирует в сторону этой платы сигналы ALE, WR и RD, определяющие обмен сигналами по шине данных.

Результаты измерений, информация об авариях и ошибках хранятся в энергонезависимом ОЗУ и могут быть считаны через последовательный порт RS-232 в сторону внешней ПЭВМ.

Для сбережения временных ресурсов микропроцессора счет ошибок (би-товых, кодовых и цикловой синхронизации) осуществляет счетчик ошибок, а ми-кропроцессор сканирует изменение состояния этого счетчика по шине A/D.

Управление ЖКИ происходит через параллельный порт по программе, занесенной в память микропроцессора. Обслуживание тастатуры обеспечивается по шине обслуживания, линии которой разделены на две группы: RET ‑ возврата и SCAN ‑ сканирования.

Клавиша START тастатуры через соответствующие линии подключена к триггеру включения питания, управляющему подключением питания к узлам тестера.

1.6.3 Плата зу-71 илпг.469435.010

1.6.3.1 Назначение

Плата ЗУ-71 предназначена для:

- быстрой зарядки аккумуляторов при одновременном питании тестера;

- своевременного отключения режима заряда после полной зарядки аккумуляторов;

- обеспечения питания тестера от блока питания при отсутствии аккумуляторов;

- размещения на ней пьезоизлучателя.

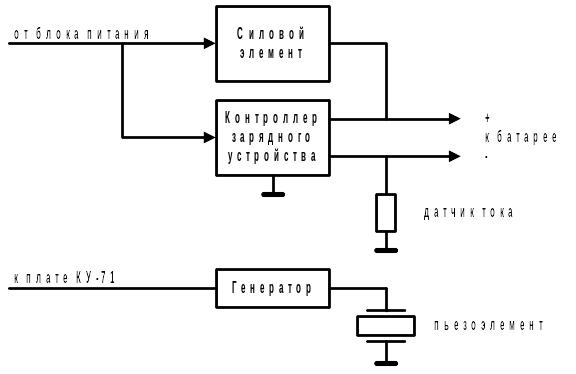

1.6.3.2 Структурная схема платы зу-71 показана на рисунке 5 и содержит следующие функциональные узлы:

- контроллер зарядного устройства;

- силовой элемент;

- пьезоэлемент;

- датчик тока;

- генератор.

Плата ЗУ-71 работает следующим образом. Контроллер зарядного устрой-ства отслеживает динамику роста напряжения на аккумуляторных батареях, под-держивая заданный постоянный ток заряда. По мере заряда скорость нарастания напряжения падает. Признаком конца заряда является прекращение роста напря-жения. При этом контроллер отключает ток быстрого заряда (250 мA) и переводит батарею в режим медленного заряда (ток 30 мA).

Напряжение на выходе ЗУ-71 равно напряжению на батарее, но не выше 12,5 В.

При отсутствии батарей в отсеке плата ЗУ-71 поддерживает на выходе напряжение 12,5 В, обеспечивая питание тестера МОРИОН-Е1.

Г енератор, управляемый с платы КУ-71, обеспечивает колебания, необхо-димые для работы пьезоэлемента.

Рисунок 5

1.6.4 Устройство и работа блока питания БП-2

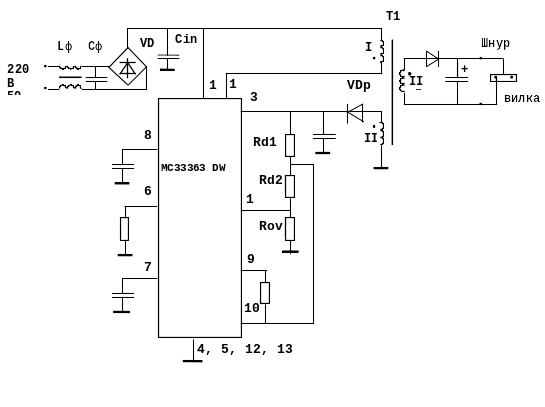

1.6.4.1 Структурная схема блока питания БП-2 приведена на рисунке 6.

1.6.4.2 Напряжение питания 220 В через фильтр Lф, Cф, выпрямитель VD и конденсатор фильтра Cin поступает в силовую часть, в которой происходит преобразование выпрямленного сетевого напряжения плюс 300 В постоянного тока в выходное напряжение плюс 14 В постоянного тока.

1.6.4.3 Устройство запуска

После подключения входного напряжения питания выпрямленное напряжение через вывод 1 микросхемы МС33363 DW подается на внутреннее устрой­ство запуска и открывает внутренний силовой ключ (вывод 16).

После установки на выходе блока питания номинального напряжения устройство запуска отключается, при этом питание микросхемы обеспечивается с обмотки II трансформатора Т1 через диод VDp.

1.6.4.4 Схема стабилизации

Микросхема МС33363 DW обеспечивает широтно-импульсный метод стабилизации выходного напряжения на дополнительной обмотке II трансформатора Т1. Напряжение ошибки с выхода резистивного делителя Rd1, Rd2 и Rov поступает на усилитель ошибки микросхемы МС33363 DW и управляет процессом переключения силового ключа.

1.6.4.5 Схема защиты

Микросхема МС33363 DW обеспечивает режим защиты от превышения вы-­ходного напряжения и короткого замыкания. Параметры защиты задаются резис-тором Rov. Микросхема МС33363 DW обеспечивает также режим защиты от превышения температуры корпуса более чем 85 °С.

1.6.4.6 Блок питания имеет маркировку в соответствии с ГОСТ 22261:

- напряжение и частота питающей сети;

- товарный знака предприятия-изготовителя, тип, порядковый номер и год изготовления, испытательное напряжение изоляции.

Рисунок 6
