3.8 Оформление результатов поверки
3.8.1 При выполнении операций поверки оформляются протоколы произвольной формы.
3.8.2 Результаты поверки оформляются путем выдачи “Свидетельства о поверке” или “Извещения о непригодности”, в соответствии с ПР 50.2.006-94.
4 Текущий ремонт
4.1 Текущий ремонт тестера производится потребителем в соответствии с таблицей 8.

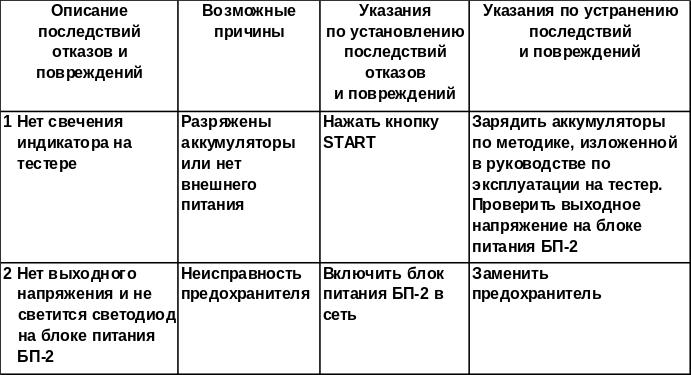

Таблица 8
5 Транспортирование и хранение
5.1 Транспортирование
Транспортирование тестера производится в упакованном виде автомобильным транспортом (закрытый брезентом), в закрытых железнодорожных ва-гонах, негерметизированных кабинах самолетов и вертолетов, трюмах речного транспорта при температуре от минус 50 до плюс 50 °С и относительной влажности воздуха до 80 % при температуре плюс 25 °С.
5.2 Хранение
Тестер в упакованном виде устойчив к хранению его в течение 12 мес (с момента отгрузки тестера, включая срок транспортирования) в складских неотапливаемых помещениях при температуре от минус 50 до плюс 50 °С, среднемесячном значении относительной влажности 80 % при температуре плюс 20 °С.
Допускается кратковременное повышение влажности воздуха до 98 % при температуре до плюс 25 °С без конденсации влаги, но суммарно не более 1 мес в год.
Перечень принятых сокращений
В настоящем руководстве по эксплуатации приняты следующие обозначения и сокращения:
АГ-71 – плата анализатора и генератора тестового сигнала 2 Мбит/с;
ВТЧ – выделитель тактовой частоты;
ЖКИ – жидкокристаллический индикатор;
ЗГ – задающий генератор;
ЗУ-71 – плата зарядного устройства и питания;
КИ – канальный интервал;
КУ-71 – плата контроля, управления и индикации;
ОЗУ – оперативное запоминающее устройство;
ПСП – псевдослучайная последовательность;
ПЭВМ – персональная ЭВМ;
AIS – прием сигнала аварийной сигнализации;
BER – коэффициент ошибок больше 1x10-3;
BIT (ERBIT) – битовая ошибка;
CODE (ERCODE) – кодовая ошибка;
FAS – ошибка цикловой синхронизации;
LOF – потеря цикловой синхронизации;
LOM – потеря сверхцикловой синхронизации;
LOS – потеря сигнала 2 Мбит/с на входе тестера;
MREM – авария сверхцикловой синхронизации на дальнем конце;
NPAT – несоответствие информационной структуры тестового сигнала на передаче и приеме;
REMT – авария цикловой синхронизации на дальнем конце;
SLIP – проскальзывание;
frm – структура цикла;
off – выключено;
on – включено;
unfrm – отсутствует структура цикла.
П риложение а
Резисторы: R1, R3 - С2-33Н-0,125-67,5 Ом±5 %,
R2, R4 - С2-33Н-0,125-3 Ом±5 %.
Трансформатор: Сердечник ферритовый 2000НМ, диаметр 20 мм, высота 5 мм, количество витков 8-10, обмотки 1 и 2 образуют линию с волновым сопротивлением 120 Ом.
Рисунок 11 – Переход 120 Ом (симметричный вход) на 50 Ом (несимметричный выход), затухание - 11 дБ
