2.4 Связь тестера морион-е1 с внешней пэвм

2.4.1 Соедините шнуром ИЛПГ.685622.001 последовательный порт RS-232 тестера с последовательным портом ПЭВМ. Соединение выполняйте при выклю-ченном электропитании тестера и выключенном электропитании ПЭВМ.

2.4.2 Включите питание тестера и ПЭВМ

2.4.3 Установите в ПЭВМ дискету с программным обеспечением РТ.00001-01 и скопируйте файлы на жесткий диск . Программное обеспечение может быть выполнено в двух версиях - исполняемый файл G.821_1.ехе или инсталяционная версия .

2.4.4 Запустите файл G.821_1.ехе или проинсталируйте программу просмотра результатов измерения, запустив файл setup.exe. После успешной инсталяции запустите программу See1. Для сохранения результатов измерения в окне программы выберите команду “Новый”. На экране появиться индикация приема информации. Для просмотра необходимых отчетов используйте справочную систему «Помощь»..

2.4.5 На тестере “Морион-Е1” в группе страниц INFORM нажмите клавишу F4. Затем нажмите клавишу F1 для включения режима “SAVE”.

2.5 Служебная связь в составе тестера морион-е1

2.5.1 Подключите гарнитуру к разъемам тестера с гравировками и .

2.5.2 Используя режим автоконфигурации (см. 2.3.3.), установите нажатием клавиши F5 конфигурацию VOICE. Это обеспечит режим служебной связи по первому канальному интервалу. При необходимости сменить номер канального интервала или другие режимы используйте группу страниц MODE так, как описано в 2.5.3, 2.5.4.

2.5.3 В странице INSERT задайте номер канального интервала (с 1 по 15 и с 17 по 31), куда будет введено речевое сообщение на передаче, а номер цикла замените буквами AL. Строка WORD должна быть заблокирована символом «*» (********). В строке VOICE выберите режим ext.

2.5.4 В странице DROP задайте номер канального интервала (с 1 по 15 и с 17 по 31), откуда будет выделено речевое сообщение на приеме, а номер цикла замените буквами AL. Строка WORD должна быть заблокирована символом «*» (********). В строке VOICE выберите режим on.

2.6 Указание мер безопасности

2.6.1 Запрещается работать с тестером лицам, не сдавшим зачет по технике безопасности в установленном порядке.

2.6.2 При работе с тестером соблюдайте правила безопасности, изложен-ные в “Правилах технической эксплуатации электроустановок потребителей” и “Правилах техники безопасности при эксплуатации электроустановок потребителей”.

ВНИМАНИЕ: В ВЫНОСНОМ БЛОКЕ ПИТАНИЯ ТЕСТЕРА ИМЕЕТСЯ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ. ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ БЛОКА ПИТАНИЯ С ПОВРЕЖДЕННЫМ КОРПУСОМ.

3 Методика поверки тестера МОРИОН-Е1

Настоящая методика распространяется на тестер цифровых линий МОРИОН-Е1 и устанавливает методы и средства его поверки.

Рекомендуемый межповерочный интервал – один год.

3.1 Операции поверки

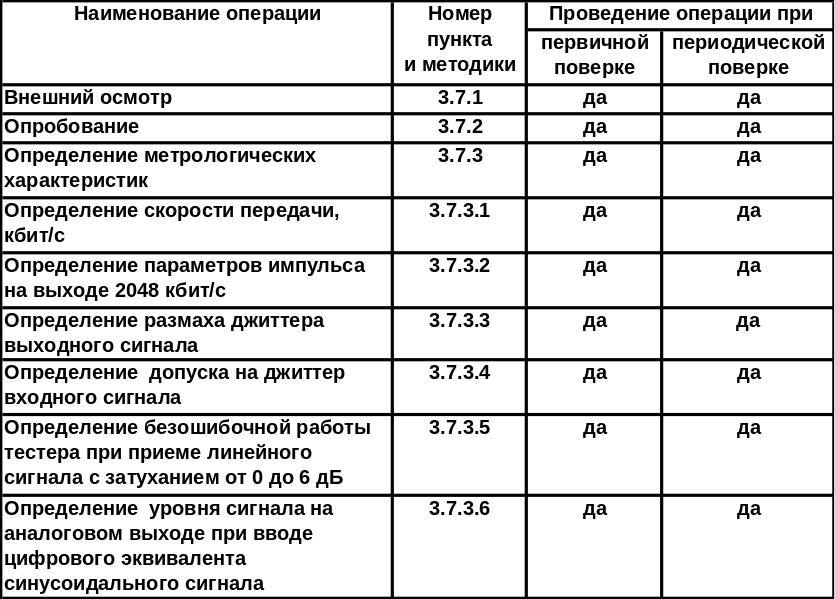

3.1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 6.

Таблица 6

3.2 Средства поверки

3.2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 7.

3.2.2 Применяемые при поверке средства измерений должны быть поверены и иметь свидетельство о поверке.

3.2.3 При проведении поверки допускается использование эталонных средств измерений, соответствующих по своим метрологическим и техническим характеристикам данным, указанным в таблице 7.

3.3 Требования к квалификации поверителей

К проведению поверки могут быть допущены лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений и квалификацию поверителя.

3.4 Требования безопасности

При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019.

Таблица 7

3.5 Условия поверки

При проведении поверки должны быть соблюдены нормальные условия, установленные ГОСТ 8.395.

3.6 Подготовка к поверке

3.6.1 Поверитель должен изучить руководства по эксплуатации (РЭ) поверяемого прибора и используемых средств поверки.

3.6.2 Поверяемый прибор и используемые средства поверки должны быть заземлены и прогреты под током в течение времени, указанного в руководстве по эксплуатации.

3.7 Проведение поверки

3.7.1 При проведении внешнего осмотра проверяются:

– сохранность пломб;

– чистота и исправность разъемов и гнезд;

– отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора);

– сохранность органов управления, четкость фиксации их положения;

– комплектность прибора согласно руководству по эксплуатации.

Приборы, имеющие дефекты, бракуют и направляют в ремонт.

3.7.2 Опробование поверяемого прибора производят следующим образом. С помощью шнуров из комплекта тестера соединяют разъемы с гравировками и . Включают питание тестера и последовательно нажимают клавиши [Spaсe], [F2], [F3], [F5].

Результаты опробования считаются положительными, если на дисплее тестера отображается только время измерения.

3.7.3 Определение метрологических характеристик

3.7.3.1 Скорость передачи цифрового сигнала измеряется с помощью анализатора ANT-20. С помощью тастатуры тестера установите следующие режимы на передаче:

CODE – HDB3,

PRBS – 15,

INV – on,

PAT – unfrm.

Выходной сигнал тестера с разъема с гравировкой подать на вход анализатора ANT-20.

Результат измерения считают положительным, если скорость передачи равна (2048000±10) бит/с.

3.7.3.2 Измерение амплитуды, длительности и отношения импульсов положительной и отрицательной полярности осуществляется с помощью осциллографа С1-108 и перехода 120 Ом (симметричный) на 50 Ом (несимметричный), представленного в приложении А.

Подключите к выходу тестера сопротивление номиналом 120 Ом±1 % и измерьте осцилографом параметры импульса через переход. С по-мощью тастатуры тестера установите следующие режимы на передаче:

CODE – HDB3,

PRBS – 15,

INV – on,

PAT – unfrm,

INSERT – F# AL TS **.

Результаты поверки считают удовлетворительными, если амплитуда в середине импульса по длительности составляет (3±0,3) В с учетом передаточ-ного коэффициента перехода; длительность на уровне 0,5 амплитуды состав-ляет (244±25) нс; отношение составляет 1±0,05.

3.7.3.3 Измерение величины полного размаха временной нестабильности (джиттера) выходного сигнала 2048 кбит/с проводится с помощью измерителя джиттера ANT-20.

Подключают прибор ANT-20 к разъему и с помощью органов управления прибора ANT-20 устанавливают виртуальный прибор “Jitter Generator/Analyzer”. Измеряют величину джиттера.

Результаты поверки считаются удовлетворительными, если измеренное значение джиттера выходного сигнала составляет не более 0,01 тактового интервала.

3.7.3.4 Максимально допустимая величина джиттера входного сигнала 2048 кбит/с определяется с помощью генератора джиттера ANT-20. На разъем тестера с гравировкой от прибора ANT-20 подают сигнал со скоростью 2048 кбит/с в коде HDB3 без структуры цикла с длиной PRBS 2¹⁵-1.

С помощью тастатуры тестера установите следующие режимы на приеме:

CODE – HDB3,

PRBS – 15,

INV – on,

PAT – unfrm,

DROP – F# AL TS **.

Допуск на джиттер входного сигнала определяют на частотах модуляции джиттера 20 Гц, 2,4 кГц, 18 кГц и 100 кГц. Анализатор ошибок и джиттера установить в режим генерации сигнала с джиттером согласно рисунку 9.

Размах джиттера

в тактовых интервалах

Рисунок 9

Полный размах джиттера определяется по появлению битовых ошибок, регистрируемых пультом в течение временного интервала 5 мин.

Результат поверки считается удовлетворительным, если измеренные тес-тером значения коэффициента ошибок равны 0.

3 .7.3.5 Проверку чуствительности тестера проводят с помощью линии с затуханием на 6 дБ. Организуйте шлейф между разъемами с гравировками и . На индикаторе тестера проследите длительность измерения в течение 1 мин. Проведите проверку безошибочной работы тестера за один сеанс измерения. Организуйте шлейф с затуханием 6 дБ включением атте- нюатора (рисунок 10) между разъемами с гравировками и .

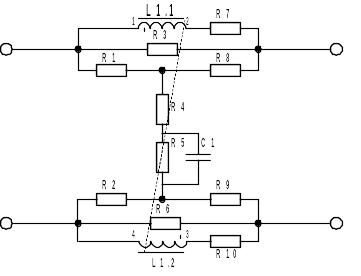

C1 - K31-10-219 пФ±0,5 %

R1, R2, R8, R9 - C2-10-025-59,7 Ом±0,5 %

R3, R6 - C2-10-0,25-117 Ом±0,5 %

R4 - C2-10-0,25-61,2 Ом±0,5 %

R5 - C2-10-0,25-352 Ом±0,5 %

R7, R10 - C2-10-0,25-352 Ом±0,5 %

L1 - АРФ4.768.015-39 (2х15,7) мГн

Рисунок 10

Проведите проверку безошибочной работы тестера за один сеанс измерения.

Результаты измерения считаются удовлетворительными, если за оба се-­анса измерений не было зафиксировано ни одной ошибки.

3 .7.3.6 Проверка ввода цифрового эквивалента синусоидального сигнала частотой 1 кГц с уровнями 0, минус 10, минус 20, минус 30 дБмО в любой выбранный канальный интервал проводится с помощью измерителя уровня MV-62. Организуйте шлейф между разъемами с гравировками и . С помощью тастатуры тестера задайте автоматическую конфигурацию тестера:

VOICE F5.

С помощью тастатуры тестера установите на передаче режим вставки:

INSERT F# AL TS 1,

WORD ********,

VOICE int,

1000 Hz -30 dBmO.

С помощью тастатуры тестера установите на приеме режим выделения:

DROP F# AL TS 1,

VOICE on.

Подключите прибор MV-62 шнуром ИЛПГ.685622.003 к разъему с гравиров- кой . Установите широкополосный режим измерения и величину вход- ного сопротивления, равную 75 Ом. При измерении уровня выходного сигнала необходимо учитывать полярность выхода.

Измеренный уровень должен быть равен (минус 50±2,5) дБ.

Изменяя на передаче уровень цифрового эквивалента синусоидального сигнала частотой 1000 Гц, контролируйте соответствующее изменение уровня на приеме.

Результат измерений считается удовлетворительным, если измеренные уровни равны:

(минус 40±2,5) дБ,

(минус 30±2,5) дБ,

(минус 20±2,5) дБ при уровнях на передаче минус 20, минус 10 и 0 дБмО соответственно.
