3.4 Расчеты соединений
При сборке комплекта используют 2 соединения: соединения на шкантах и соединение на шип с потемком. Расчитаем некоторые из них.
3.4.1 Расчет соединения на шкантах.
Размеры шкантов рассчитывают исходя из размеров соединяемых деталей.
Для стола:

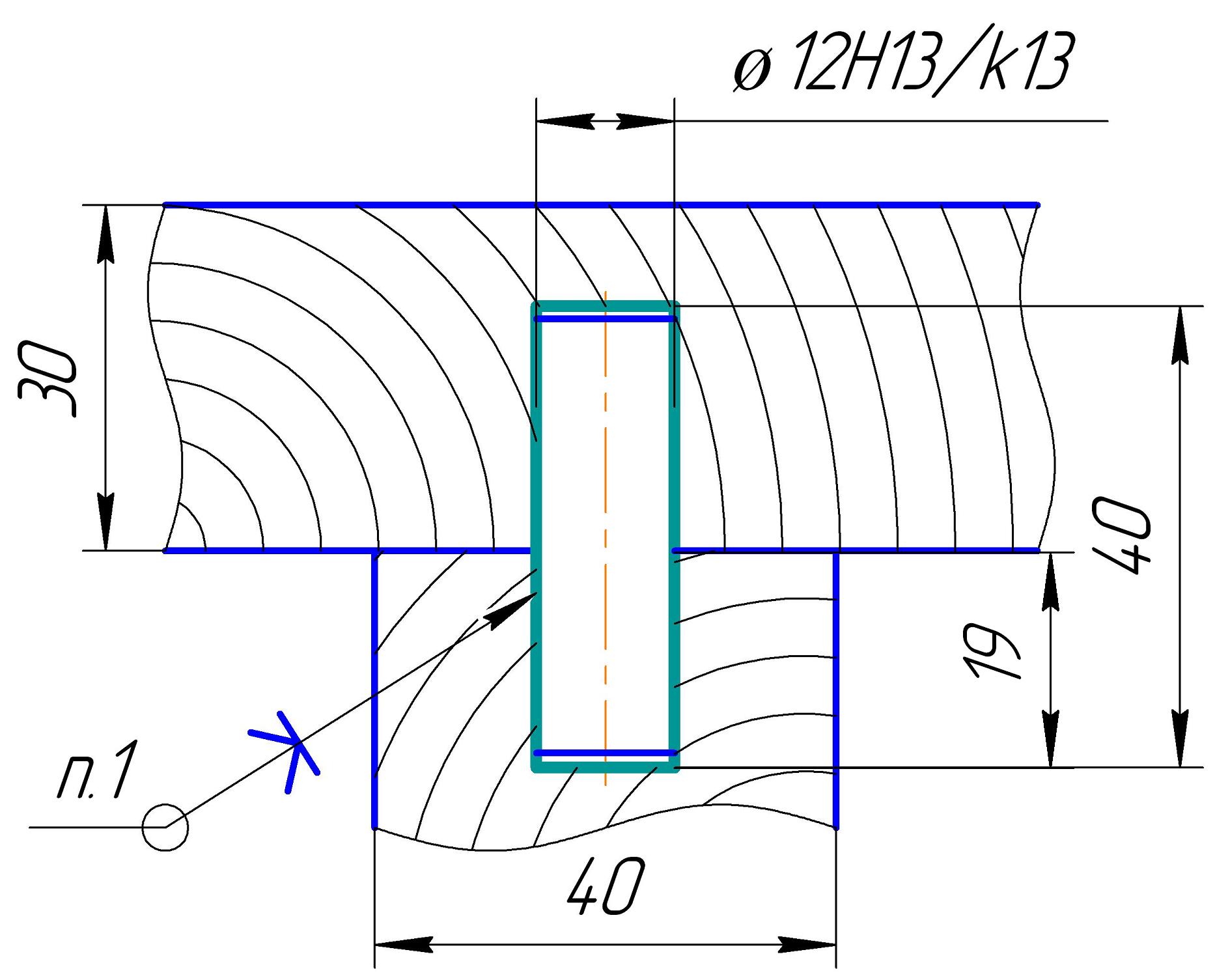

Рисунок 17 – Соединение на шканты круглые вставные при сборке стола
So=30мм, тогда диаметр шканта d находят по формуле
d=0,4So
d= 0,4·30=12мм.
Длину шканта L находят по формуле
L= 5,5d
L= 5,5 · 12=66мм
L1>L на 2мм
По расчетам получают длину шканта L=66мм, но это очень длинный шкант, поэтому укорачивают его до L=40мм.
В ходе расчета соединения получили следующие размеры шканта:
d=12мм, L=40мм.
Для стула:

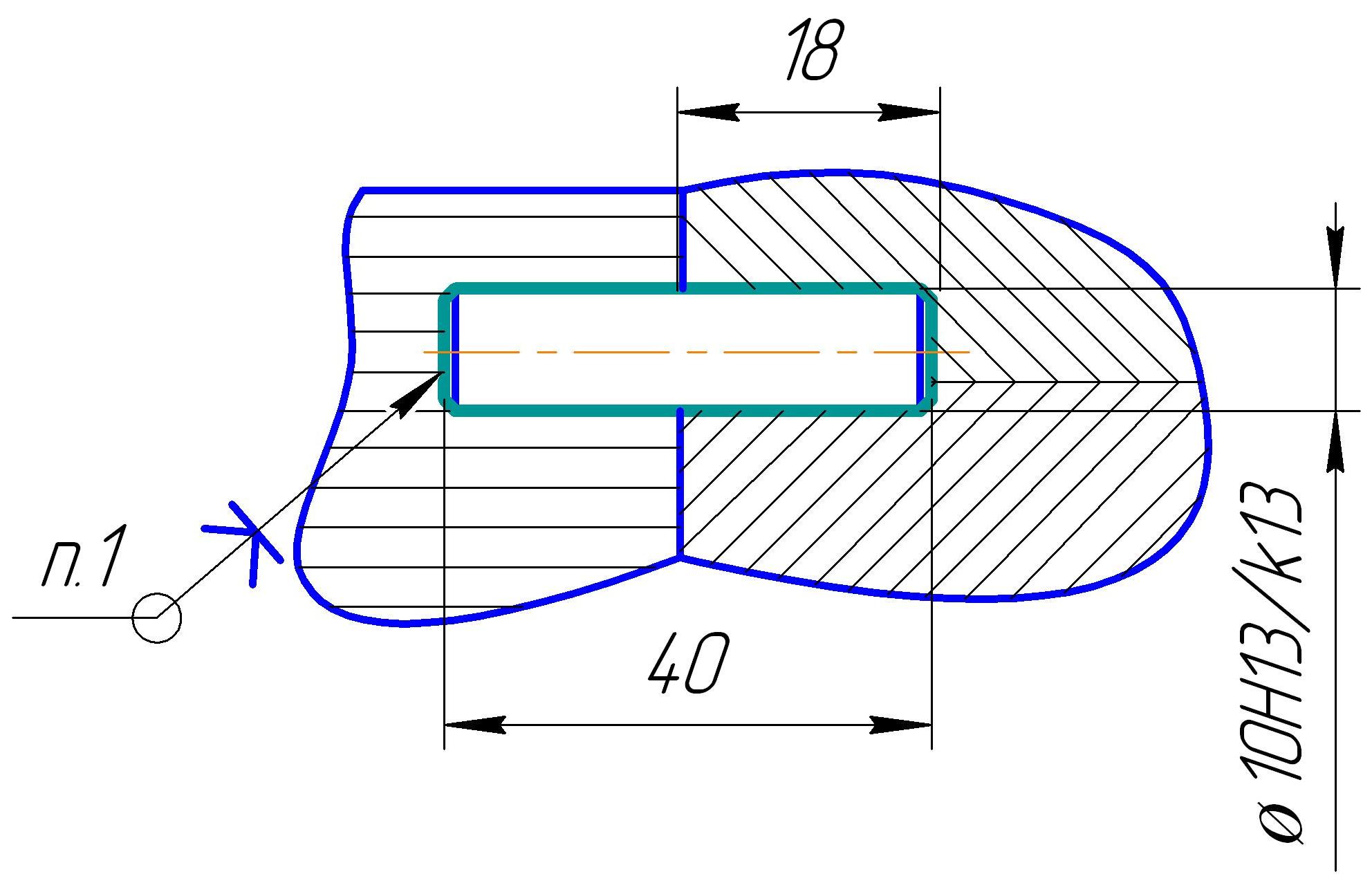

Рисунок 18- Соединение на шканты круглые вставные при сборке стула
Размеры соединяемых деталей: So(толщина присоединяемой детали)=24мм
Диаметр шканта d находят по формуле
d=0,4So
d= 0,4·24=9,6~10мм.
Длину шканта L находят по формуле
L= 5,5d
L= 5,5 · 10=55мм
L1>L на 2мм
По расчетам получают длину шканта L=55мм, но это очень длинный шкант, поэтому укорачивают его до L=40мм.
В ходе расчета соединения получили следующие размеры шканта:
d=10мм, L=40мм.
3.4.2 Расчет соединения на шип с потемком.
Для стула:

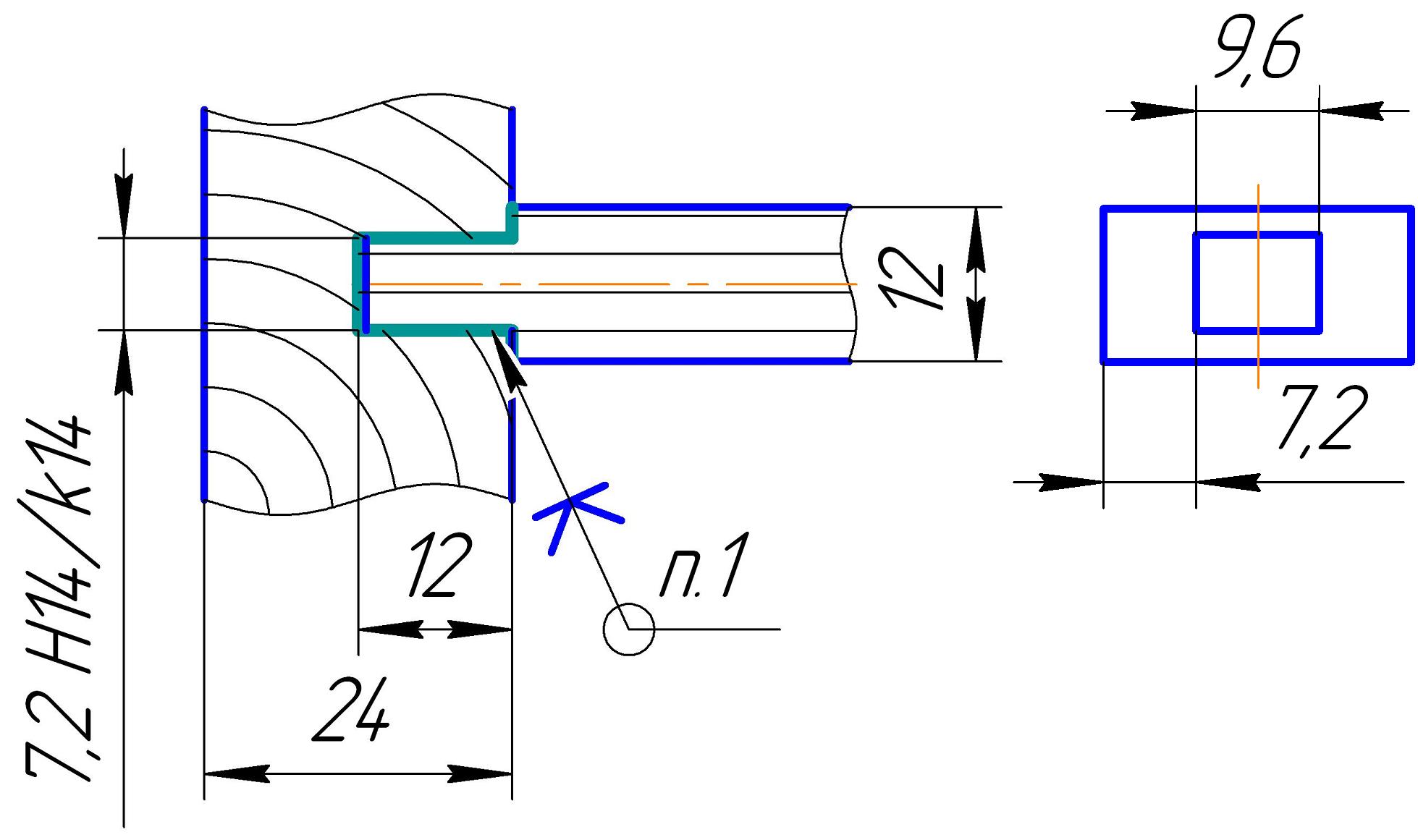

Рисунок 19 - Соединение на шип с потемком ножки передней и проножки
Размеры соединяемых деталей:
Ширина ножки В=24мм,
Ширина проножки В1=12мм,
Толщина проножки So=24мм.
Находим по формулам размеры шипа. Толщину щипа S1 расчитываем по формуле
S1=0,4S0
S1 = 0,4·24= 9,6мм
Длину шипа l находим по формуле
l=0,5B
l= 0,5·24=12мм
Высоту шипа h находим по формуле
h=0,6B1
h= 0,6·12=7,2мм
Расстояние от края детали до шипа S2 находим по формуле
S2=0,5(S0-S1)
S2=0,5(24-9,6)=7,2мм
Получили следующие параметры шипа:
l=12мм, h=7,2мм, S1 =9,6мм
Рисунок 21- Соединение на шип с потемком ножки задней и спинки
Размеры соединяемых деталей:
Ширина ножки В=24мм,
Ширина спинки В1=43мм,
Толщина спинки So=12мм.
Находим по формулам размеры шипа. Толщину щипа S1 расчитываем по формуле
S1=0,4S0
S1 = 0,4·12= 4,8мм
Длину шипа l находим по формуле
l=0,5B
l= 0,5·24=12мм
Высоту шипа h находим по формуле
h=0,6B1
h= 0,6·43=26мм
Расстояние от края детали до шипа S2 находим по формуле
S2=0,5(S0-S1)
S2=0,5(12-4,8)=3,6мм
Получили следующие параметры шипа:
l=12мм, h=26мм, S1 =3,6мм
4. Расчет материала и комплектующих на стул
4.1 Раскрой плитных и листовых материалов
Таблица 2- Расчет количества плит и параметров заготовок на одно изделие
Материал |
Размеры листа, мм |
Площадь листа, мм |
Размеры заготовки, мм |
Площадь заготовки, мм |
Кол-во деталей, шт |
Полезный выход деталей, % |
Кол-во листов на одно изделие, шт |
||
длина |
ширина |
длина |
ширина |
||||||
Фанерная плита |
1525 |
1220 |
1860500 |
250 |
245 |
61250 |
1 |
85 |
1 |
Фанерная плита |
1525 |
1220 |
1860500 |
250 |
312 |
78000 |
1 |
85 |
1 |
Фанерная плита |
1525 |
1220 |
1860500 |
250 |
312 |
78000 |
1 |
85 |
1 |

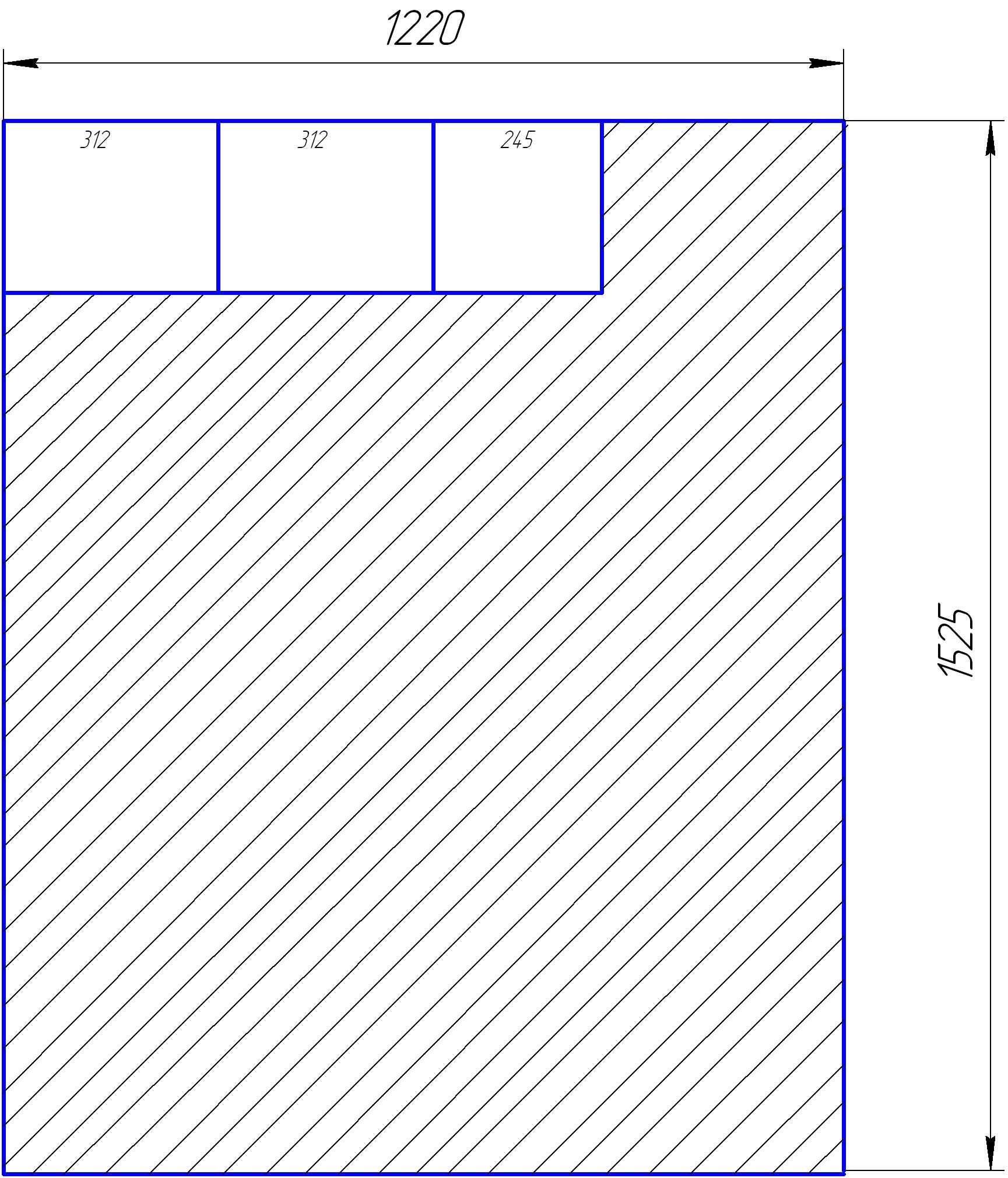

Рисунок 22- Вариант карты раскроя фанерной плиты
Согласно ГОСТ 2695-83 выбирают номинальный размер пиломатериалов: 800х200х25.

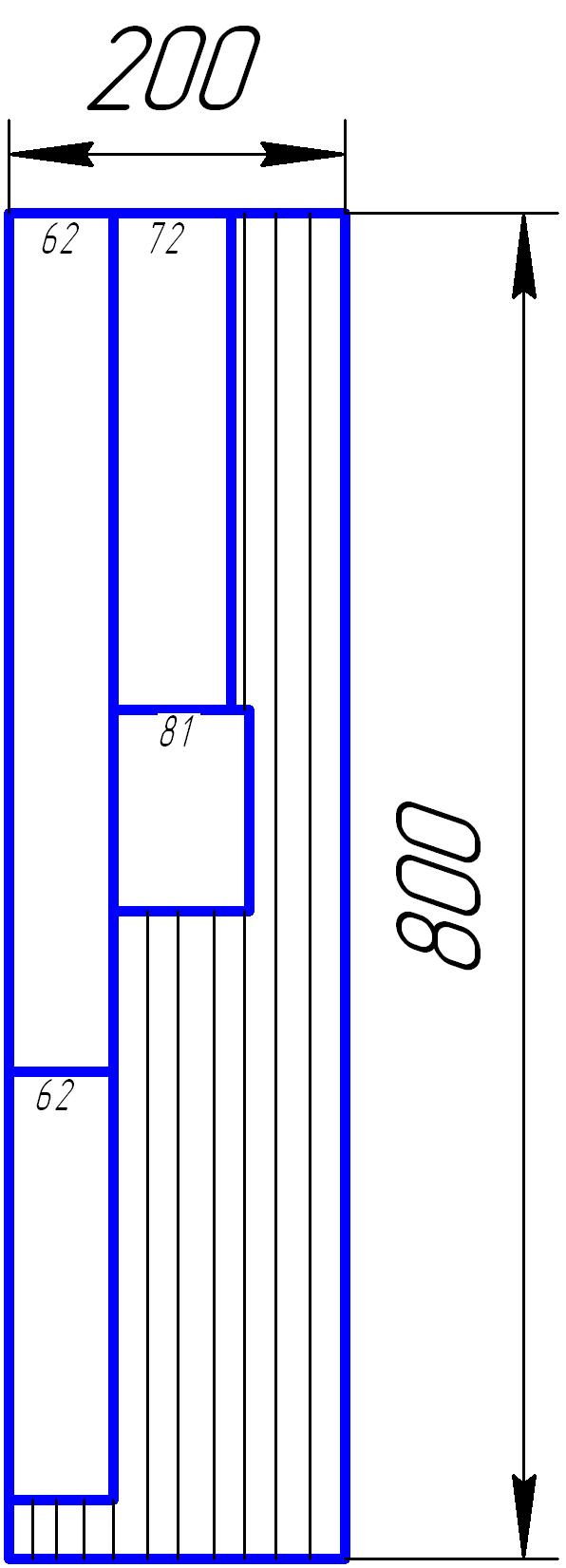

Рисунок 23 - Вариант карты раскроя пиломатериалов
