2.2 Выбор соединений

Изделия мебели состоят из различных деталей, которые соединяются между собой разными способами. От правильного выбора конструктивного решения, типа и вида соединения зависят прочность, его жесткость, формоустойчивость, экономичность изготовления, долговечность эксплуатации.

Стол детский (КР 001 000 000 СБ).

В данном изделии применяют неразъемные соединения на клею (ТУ 2241-036-45539771-2001).

При соединении деталей основания стола между собой (ножки задние и передние, царги и проножка) выбирают соединения на шип с потемком несквозной (рис.8). Шипы одной детали входят в соответствующие проушины другой детали. Такое скрытое соединение обеспечивает более качественный вид изделия.

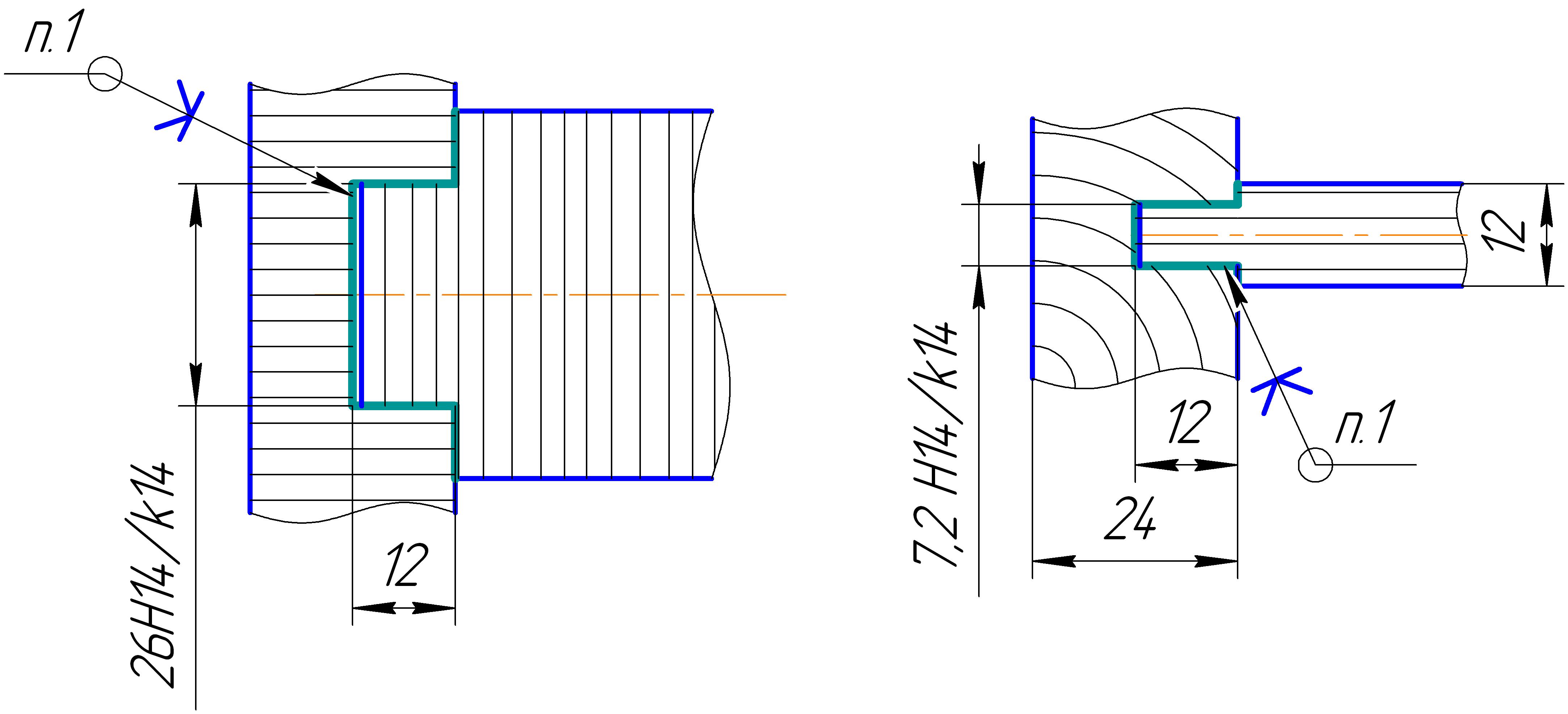

Рисунок 8 – Соединение деталей стола на шип несквозной

При соединении основания стола (КР 001 001 000 СБ) со столешницей (КР 001 002 000 СБ) применяют клеевое соединение на круглые вставные шканты (рис.9). Для этого в обеих соединяемых деталях в соответствии с диаметром шкантов просверливают под них отверстия на определенном расстоянии друг от друга. В одну из соединяемых деталях вставляют шканты и закрепляют их на клею. На подготовленные элементы конструкции наносят клей и прижимают их друг к другу.

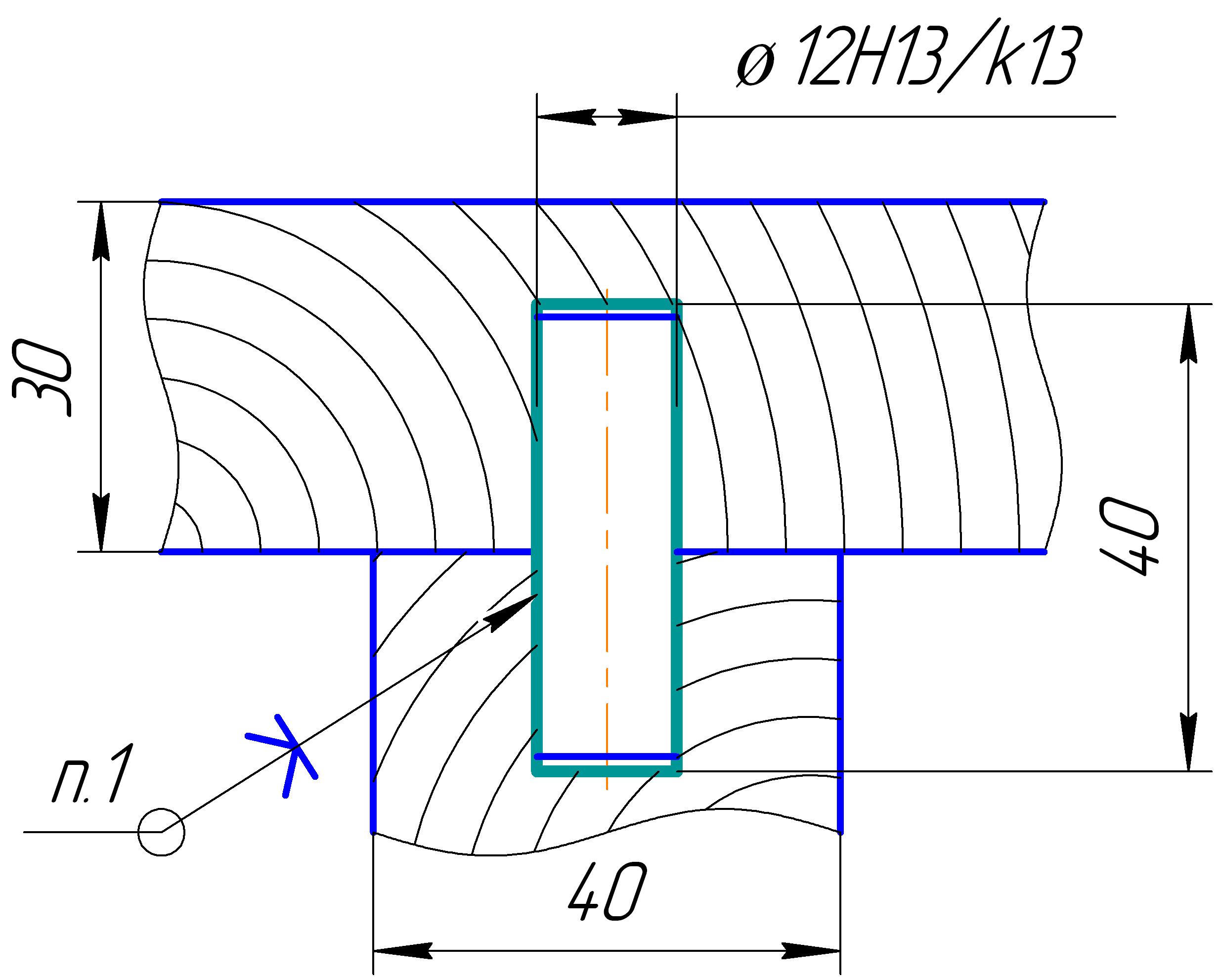

Рисунок 9 - Соединение на круглые вставные шканты

Стул детский (КР 002 000 000 СБ)

В данном изделии применяют неразъемные соединения на клею (ТУ 2241-036-45539771-2001).

В соединениях деталей боковин (КР 002 001 000 СБ и КР 002 002 000 СБ) применяют шиповые соединения с потемком несквозные УК-6 (рис.10). Шипом называется выступ на детали, ширина которого меньше ширины самой детали. Шипы вставляются в гнезда. Гнездо должно обладать таким размером, чтобы шип плотно входил в него.

Рисунок 10- Соединение деталей стула на шип

При соединении сиденья (КР 002 000 004) и боковин стула применяют соединение на шкантах (рис.9). Это простое и очень надежное неразборное соединение, особенно ценное тем, что оно невидимо. Деревянные детали на шкантах собирают с помощь клея. В деталях сверлят глухие (несквозные) отверстия, шканты смазывают клеем с небольшим натягом вставляют в отверстия. После того, как клей высохнет, детали оказываются надежно соединенными между собой.

2.3. Сборка деталей

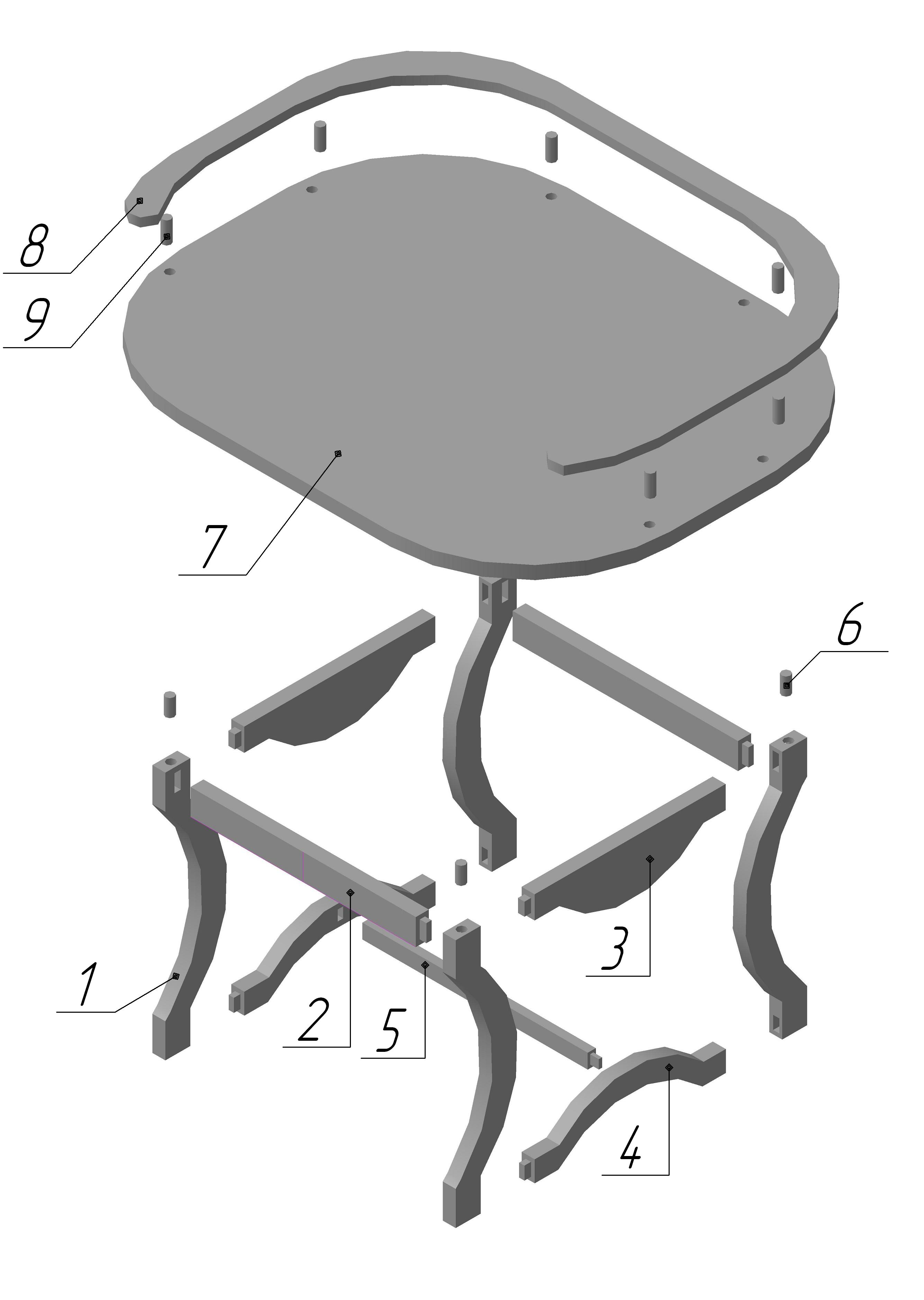

Стол детский (КР 001 000 000 СБ)

Комплектация:

№поз	Наименование	Кол-во
1	Ножка	4 шт.
2	Подстолье основное	2 шт.
3	Подстолье боковое	2 шт.
4	Проножка	1 шт.
5	Подставка	1 шт.
6	Шкант №1	4 шт.
7	Столешница основная	1 шт.
8	Борт	1 шт.
9	Шкант №2	1 шт.

1. Смазать шип подстолья бокового (3) клеем, вставить в гнездо ножки (1);

2. Смазать шип проножки (4) клеем и вставить в гнездо ножки (1);

3. На смазанные клеем с другой стороны шипы подстолья бокового (3) и проножки (4) вставить вторую ножку (1);

4. Повторить п.1,2,3, для сборки аналогичных деталей;

5. Смазать шип подстолья основного (2) клеем и вставить в гнездо ножки (1);

6. Смазать шип второго подстолья основного (2) клеем и вставить в гнездо ножки (1) на другой стороне;

7. В гнездо проножки (4) установить шип подставки (5), смазанный клеем;

8. К полученной конструкции, на шипы проножек (2) установить собранную в п.4 конструкцию;

9. Получили основание стола;

10. На столешнице основной (7) устанавливаем борт (8) с помощью клеевого соединения на шкантах (9);

11. Получили столешницу;

12. Соединяем основание стола со столешницей на шканты (6), смазанные клеем.

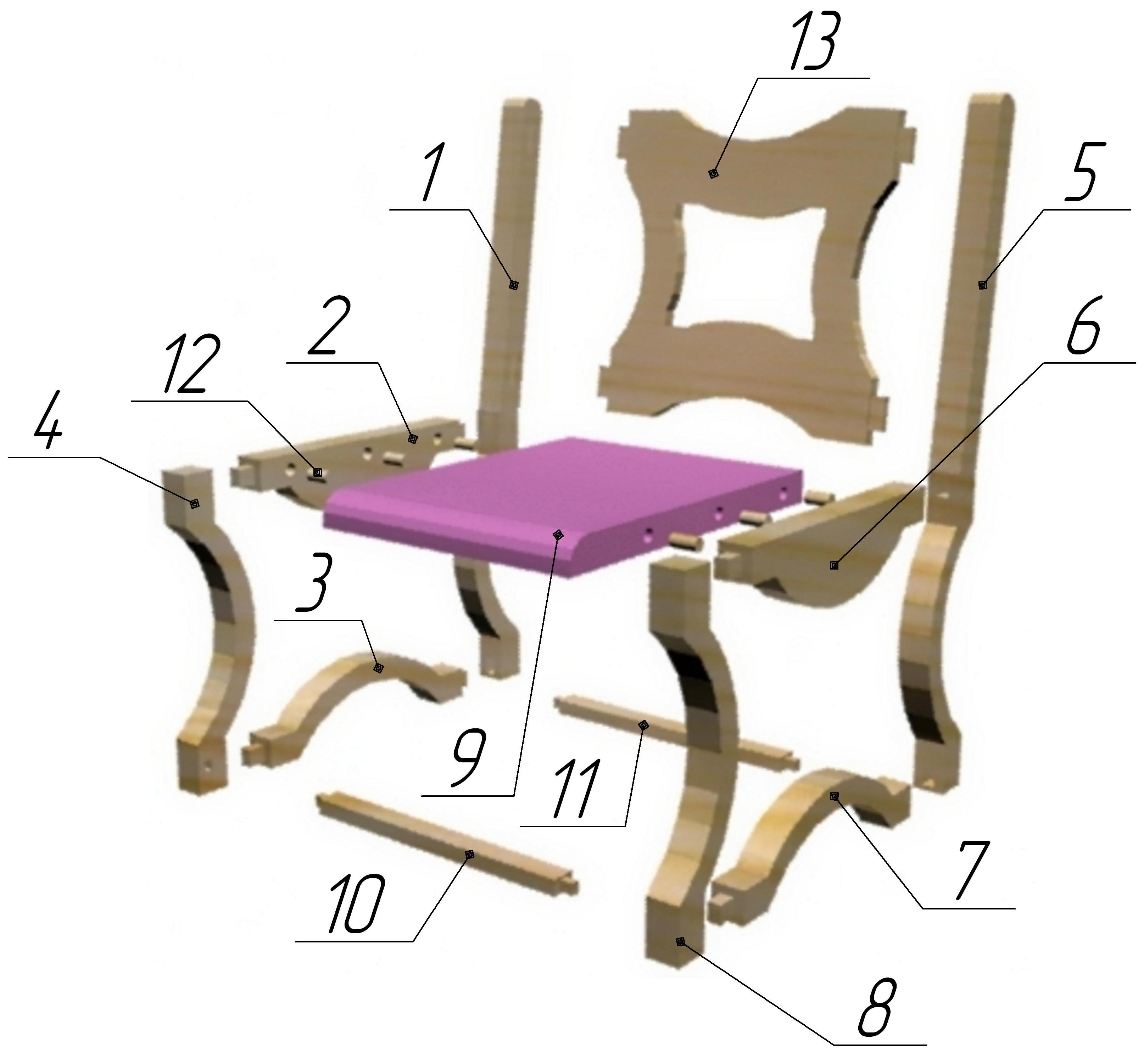

Стул детский (КР 002 000 000 СБ)

Комплектация:

№поз	Наименование	Кол-во
1	Ножка задняя правая	1 шт.
2	Царга правая	1 шт.
3	Проножка правая	1 шт.
4	Ножка передняя правая	1 шт.
5	Ножка задняя левая	1 шт.
6	Царга левая	1 шт.
7	Проножка левая	1 шт.
8	Ножка передняя левая	1 шт.
9	Сиденье	1 шт.
10	Проножка передняя	1 шт.
11	Проножка задняя	1 шт.
12	Шкант	6 шт.
13	Спинка	1шт.

1. Вставить шип царги правой (2) в гнездо ножки задней правой (1), закрепить с помощью клея.

2. Вставить шип проножки правой (3) в гнездо ножки задней правой (1), закрепить с помощью клея.

3. Гнездо ножки передней правой (4) соединить с шипами царги правой (2) и проножкой правой (3), закрепить соединение клеем. Получили боковину правую.

4. Аналогично пунктам 1,2,3 собрать царгу левую (6), ножку заднюю левую (5), проножку переднюю левую (7) и ножку переднюю левую (8) для получения боковины левой.

5. Устанавливается сиденье (9) между боковинами правой и левой, крепится шкантами (12) на клей.

6. Шипы спинки (13) вставляются в гнезда ножек задних (1,5), закрепляют клеем.

7. Шипы проножек (10,11) вставляют в гнезда ножек передних (4,8), закрепляют клеем.
