Контрольна робота №3

1. Визначення об’ємів земляних робіт при розробці прямокутних котлованів.

Об^,єм котловану прямокутної форми з укосами знаходяться по формулі (рис. 1 а, б, в)

V_к = h/6 ( В_к L_к + в_кl_к + (в_к + В_к) (L_к + l_к ) ), м³ (1)

Об^,єм круглого в плані котловану з укосами знаходять за формулою:

П h

V_к = -------- ( R² + r² + R _r ), м³ (2)

3

де R та r - радіуси верхньої і нижньої основи котловану.

При підрахунку об^,ємів земляних робіт слід враховувати об^,єми в^’їзних та виїзних траншей:

V _тр =h²/6(3b+2mh(m₁-m/m₁))(m₁-m), м³ (3)

де m₁- коефіцієнт укосу в^,їзної траншеї (m′=1:10;1:15)

b - ширина в′їзної траншеї 4,5 м для одностороннього руху та 6 м для двохстороннього

руху.

Рис. 2. Схема в’їзної

траншеї

Рис. 1(а)	Рис. 1(б)
Рис. 1(в)
Рис. 1(г)

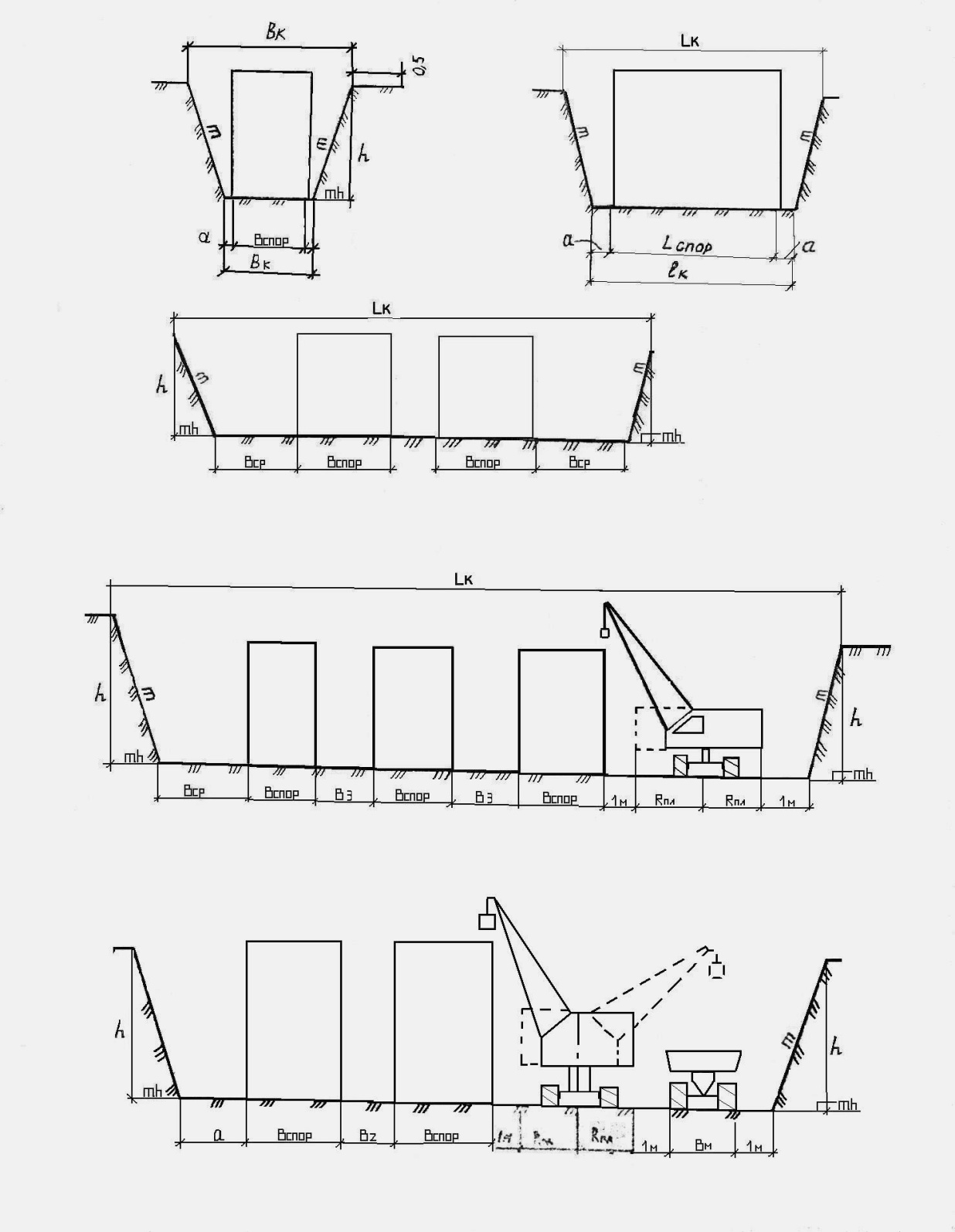

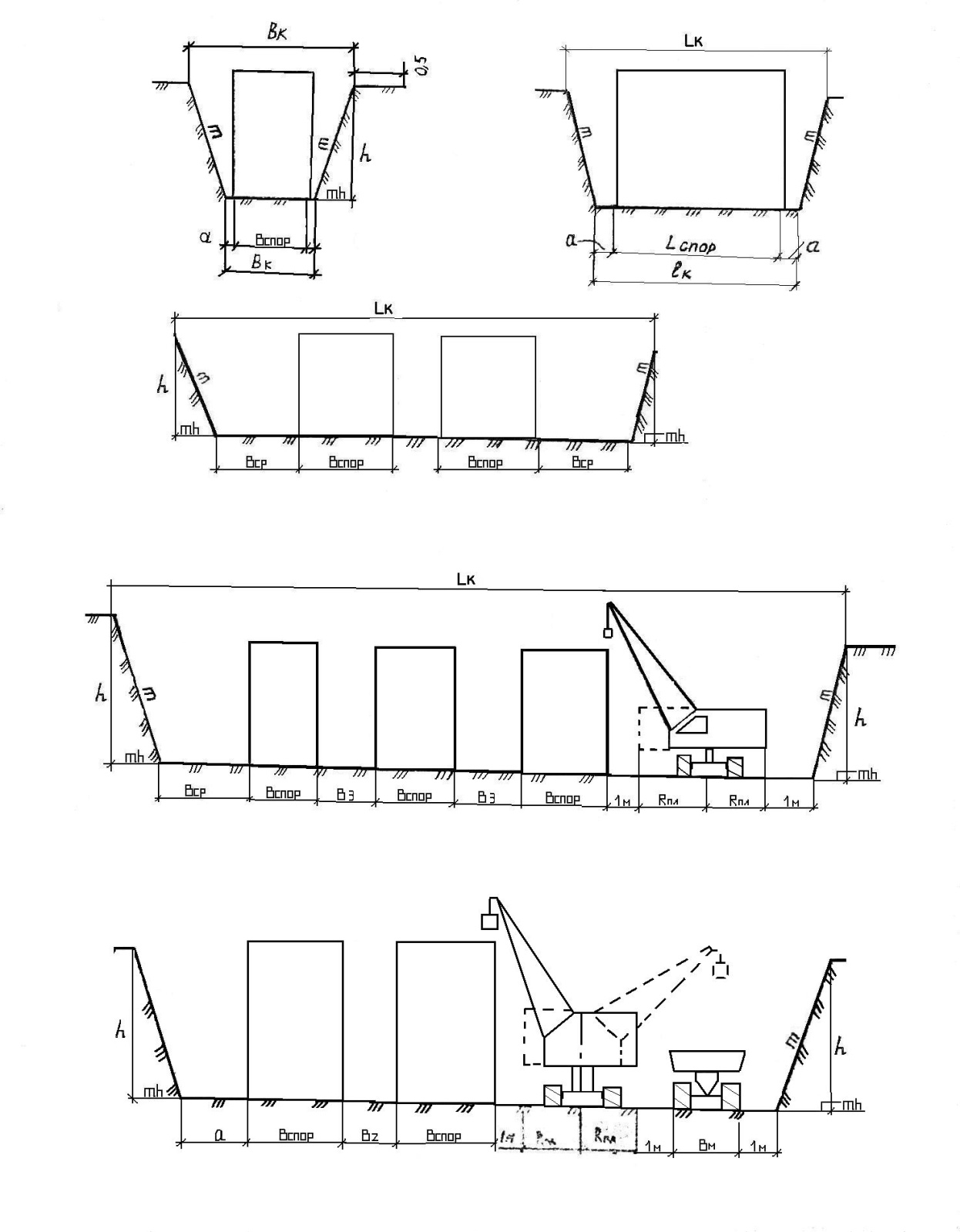

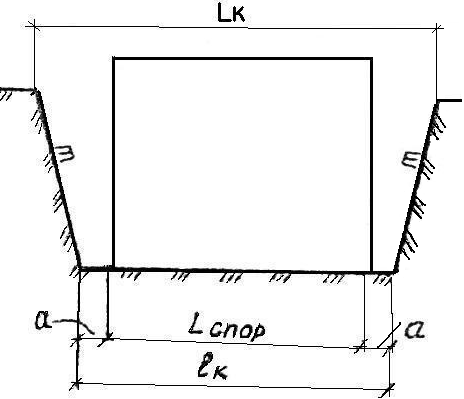

Рис. 1(д) Рис. 1. Схеми для визначення розмірів котлованів

Загальний об^,єм котловану:

V_заг = V_к + n V_тр + V_пл , м³ (4)

де n - кількість в^,їзних і виїзних траншей; V_пл - об^,єм грунту при зачищенні дна котловану;

V_пл = h_пл F , м³ (5)

де h_пл - висота зняття ґрунту при зачищенні дна (0,2 - 0,3 м); F - площа дна котловану, м².

Об^,єм зворотньої засипки споруди залежить від її типу.

Укоси обсипки споруди рекомендується виконувати під кутом 45^о, висота обсипки над спорудою слід прийняти 0,7 – 1 м. Схеми обсипки показані на рис. 3 та 4.

V_{обс 45}^о ha=0.7-1м

V_обс

Рис. 3 - відкриті споруди Рис. 4 - закриті споруди

Об^,єм засипки розбивають на елементарні геометричні тіла, об^,єм яких визначають по правилам геометрії.

Об^,єм ґрунту для засипки споруди

V_{гр зас} = V_к - V_сп , м³ або V_{гр зас} = (V_к - V_сп)/К_ор (6)

де V_с - об^,єм споруди нижче відмітки + 0,000 м.

Якщо А ∙ Б / К_ор - надлишок ґрунту виводять за межі будівельного майданчика.

Об^,єм надлишкового ґрунту

V_н.гр. = , м³ (7)

Якщо  A -  (B\K) - нестачу ґрунту завозять з кар^,єру.

Об^,єм завозу:

 (B\K_op)-  A, м³ (8)

Необхідно відмітити, що завозять чи вивозять тільки мінеральний грунт. Рослинний грунт залишається для рекультивації. По закінченню обрахунків складають баланс земляних мас.

Баланс земляних мас

№	Актив	Об'єм грунту А, м3	Місце вивантаження
1	2	3	4
1	Котлован		На будівельному майданчику.Тимчасові резерви за межами монтажної зони з роздільним складуванням мінерального і ролинного грунту
2	В'їзні траншеї
3	Доробка грунту в котлован	Всього
	В тому числі об'єм рослинного грунту		Залишається на резервних майданчиках для рекультивації
Пасив
	Назва місця відвалу	Об'єм у щільному тілі, Б, м3	Об'єм з урахуванням К Б/Кор
1	Засипка пазух і в'їзних траншей
2	Обсипка споруди
