Монтаж споруд вів способом «стіна в грунті».
При цьому способі стіни підземної частини водозабору або заглибленої насосної станції зводять у траншеях, які повторюють контур стін споруди і заповнених глинистої суспензією, яка забезпечує стійкість їх стінок від обвалення на час розробки траншей і подальшого піднесення до них конструкцій стіни. Для розробки траншей використовують в основному грейфери. Схема пристрою прямолінійних стін в грунті спеціальним машино-комплексом з агрегатом СВД-500 приведена на рис. XIII.19, а, б. Для пристрою круглих або прямолінійних замкнутих в плані траншей застосовують траншеєкопачі, процес роботи яких складається з наступних операцій: установки траншеєкопач на геометричну вісь відривають траншеї, забурювання робочого органу машини на повну глибину траншеї, риття траншеї на довжину захватки. Розробку траншей в стійких скельних грунтах ведуть без застосування глинистої суспензії. Технологія зведення монолітних стін у траншеї. Перед заповненням траншеї бетонною сумішшю перевіряють глибину траншеї і очищають її дно. Процес зведення монолітних стін у траншеї включає в себе операції по установці арматури, укладанні бетону, його ущільнення і догляду під час твердіння. Залізобетонні і бетонні монолітні стіни в грунті бетонують методом вертикально переміщається труби (ТВП) за захваткам довжиною 3 ... 6 м з умов забезпечення стійкості траншеї і прийнятої інтенсивності бетонування аналогічно укладанні бетону таким же методом під водою.

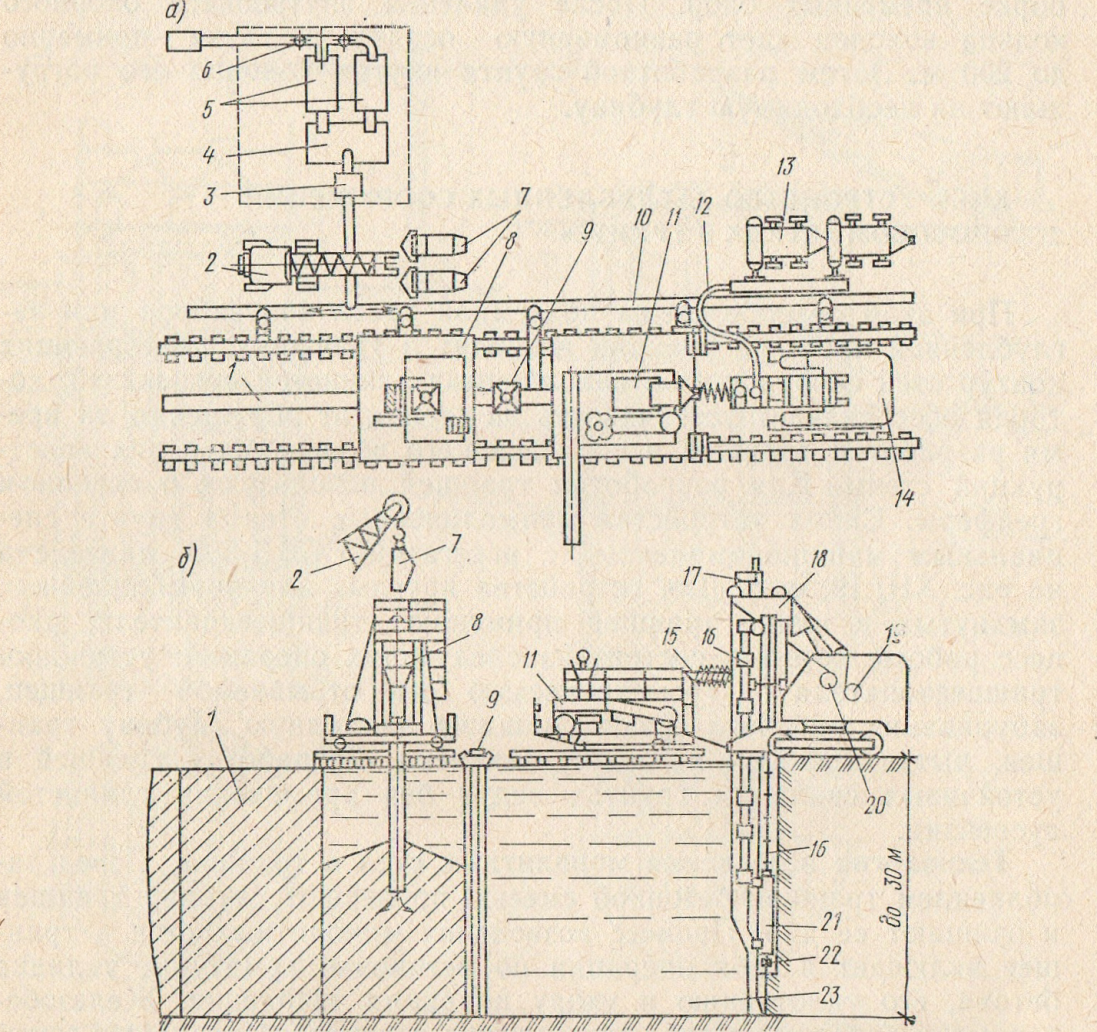

Рис. XIII.19. Схеми розташування обладнання (а) і виробництва робіт при пристрої стін споруд способом "стіна в грунті» (б):
1
- забетонований
ділянку
стіни,
2 - кран
вантажопідйомністю
7 ...
10 т,
3 - грязьовий
насос,
4 - ємність
для
глинистого
розчину
(суспензії),
5 - змішувачі
БС-2
для
приготування
глинистих
розчинів,
6 - відцентровий
насос;
7 -
бадді;
8 -
установка
для
заповнення
траншеї
бетоном;
9 -
огороджує
шаблон;
10 -
растворопроводу;
11 -
сітогідроціклонная
установка;
12 -
повітровідвідні
шланг,
13 - компресори;
14 -
гусеничний
кран
прохідницького
агрегату
СВД-500;
15 -
пульпоотводящій
шланг;
16 -
трос,
17 - направляючий
шаблон,
18 - рама;
19 -
лебідка
підйому
стріли;
20 -
вантажна
лебідка;
21 -
електробур;
22 –
породоруйнівний
інструмент;
23 -
глиниста
суспензія
Монтаж збірних залізобетонних стін в грунті. Для установки в траншею застосовують панелі висотою 10 ... 15 м і масою до 20 т з пристроєм вертикальних стиків. Панель в траншею, обрамлену коміром, опускають краном, розташованим за межами призми обвалення. Перед початком монтажу на горизонтальних плитах коміра траншеї намічають осі панелей. Першу панель встановлюють з ретельною вивірянням її, а другу і наступну - за допомогою спеціальних монтажних пристроїв, у тому числі напрямних кондукторів за типом застосовуваних у металевих шпунта. Закладення стиків між елементами збірних стін, влаштовуються способом «стіна в грунті», має свої особливості. Стики замонолічують зверху вниз у міру їх оголення при розробці грунту в середині споруди.
Закладають стики методом пневмо-набризку, шприц-бетонування або торкретування. Після повного видалення грунту та замонолічування стиків на всю висоту влаштовують бетонну підготовку, гідроізоляцію і днище заглибленої споруди.
