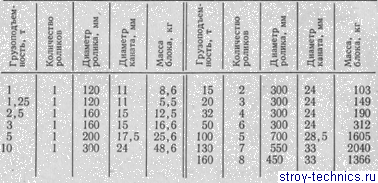

Характеристика блоков

Крюк - универсальное захватное средство, которое широко применяют как рабочий орган грузоподъемного механизма в качестве самостоятельных грузозахватных устройств (грузовых кранов), концевых элементов строп и других грузозахватных приспособлений. Внешний вид крюков показан на рис.

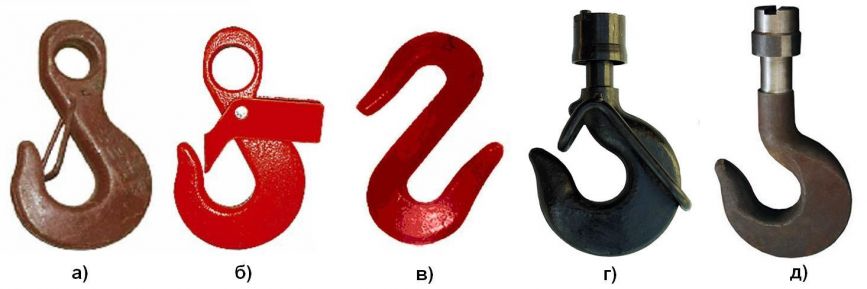

Рис.34. Крюки стропальные:

а) — Крюк чапочный ГОСТ25573-82 упрощенный с прямоугольным сечением;

б) — упрощенный с трапецеидальным сечением ГОСТ25573-82 ;

в) — S -образный крюк;

г) — крановый однорогий с защелкой, перекрывающей зев под действием силы тяжести; д) — крановый однорогий.

На кранах применяются однорогие и двурогие крюки, изготовляемые ковкой или штамповкой, а также пластинчатые крюки, изготовляемые из отдельных пластин, соединенных заклепками. Конструкция и размеры крюков в зависимости от их типа принимаются по одному из следующих государственных стандартов:

▬ ГОСТ 6627—74 «Крюки однорогие, заготовки. Конструкция и размеры».

▬ ГОСТ 6628—73 «Крюки двурогие. Заготовки. Типы. Конструкция и разме-

ры».

▬ ГОСТ 6619—75 «Крюки пластинчатые однорогие и двурогие».

По ГОСТ 6627—74 изготовляются заготовки кованых и штампованных крюков с цилиндрическим хвостовиком двадцати шести номеров грузоподъемностью от 0,25 до 80 тс. Собственная масса крюков составляет от 0,2 до 695 кг. По ГОСТ 6628—73 изготовляются двурогие кованые и штампованные крюки с цилиндрическим хвостовиком четырнадцати номеров грузоподъемностью от 6,3 до 100 тс.

Пластинчатые крюки изготовляются в соответствии с ГОСТ 6619—75 двух типов: однорогие грузоподъемностью от 40 до 315 тс включительно, предназначенные только для литейных кранов, и двурогие грузоподъемностью от 80 до 320 тс включительно, предназначенные для кранов общего назначения

Кованые и штампованные крюки должны изготовляться в соответствии с требованиями ГОСТ 2105—75 «Крюки кованые и штампованные. Технические требования» из стали 20 по ГОСТ 1050—74 или марки 20Г по ГОСТ 4543—71.

Технические требования к изготовлению пластинчатых крюков содержатся в ГОСТ 6619—75.

В обоснованных случаях на кранах могут применяться крюки, форма или размеры которых отличаются от стандартных. Изготовление таких крюков производится по индивидуальным расчетам и чертежам, но с соблюдением для кованых и штампованных крюков технических требований ГОСТ 2105—75, а для пластинчатых — ГОСТ 6619—75.

На портовых кранах большой грузоподъемности находят применение крюки специальной формы, изготовляемые по правилам Регистра, а также цельнокованые и сварные петли, устанавливаемые вместо крюков. Петля не имеет открытого зева, как крюк, и стропы продеваются в отверстие петли. При той же грузоподъемности петля имеет меньшую массу, чем крюк; вместе с тем она не может зацепиться за край люка при загрузке трюма судна, леерное ограждение и другие предметы.

Правилами по кранам регламентированы требования только к грузовым крюкам, т. е. крюкам, применяемым в качестве детали грузоподъемной машины. На крюки, применяемые для стропов и других съемных грузозахватных приспособлений, эти требования не распространяются.

а б в г д

Рис.35. Крюки:

а – однорогий; б – двурогий; в - чалочный; г – самозапирающийся; д – вертлюжный.

Рис.36. Подвеска крана:

а - двухосная подвеска крана КБ-403А; б - трёхосная подвеска КБ-674.

Маркировка крюков и брак.

Крюки, не имеющие соответствующей маркировки, устанавливать на кранах нельзя. Сведения о крюках, поставляемых вместе с кранами, содержатся в паспорте крана.

Крюки специального использования, а также поставляемые отдельно от крана, должны иметь паспорт с указанием:

- предприятия-поставщика и его товарного знака,

- количества крюков в партии,

-года и месяца их выпуска,

- данных сертификата поковок,

- результатов испытаний и проверок,

- номера их стандарта,

- грузоподъемности,

- материала, из которого они изготовлены.

Крюки при нагрузках свыше 3 т должны изготовляться вращающимися на шариковых закрытых опорах, за исключением крюков кранов специального назначения.

Крюк бракуют в следующих случаях:

- если он не вращается в траверсе;

- если отогнут рог крюка;

- если износ крюка в зеве превышает 10% первоначальной высоты сече-

ния;

- если на Крюке нет клейма ОТК;

- если на крюке имеются трещины.

Грузовые крюки испытывают на прочность нагрузкой, превышающей на 25% их номинальную грузоподъемность. Если они пригодны к работе, то после такого испытания на них не должно быть остаточных деформаций, трещин, надрывов.

Крюковая подвеска грузоподъемных кранов является весьма ответственным узлом, поэтому при эксплуатации крана необходимо постоянно наблюдать за ее состоянием.

При каждом осмотре следует обязательно проверять исправность боковых щек, блоков, траверсы, крюка, гайки, осей и канатов.

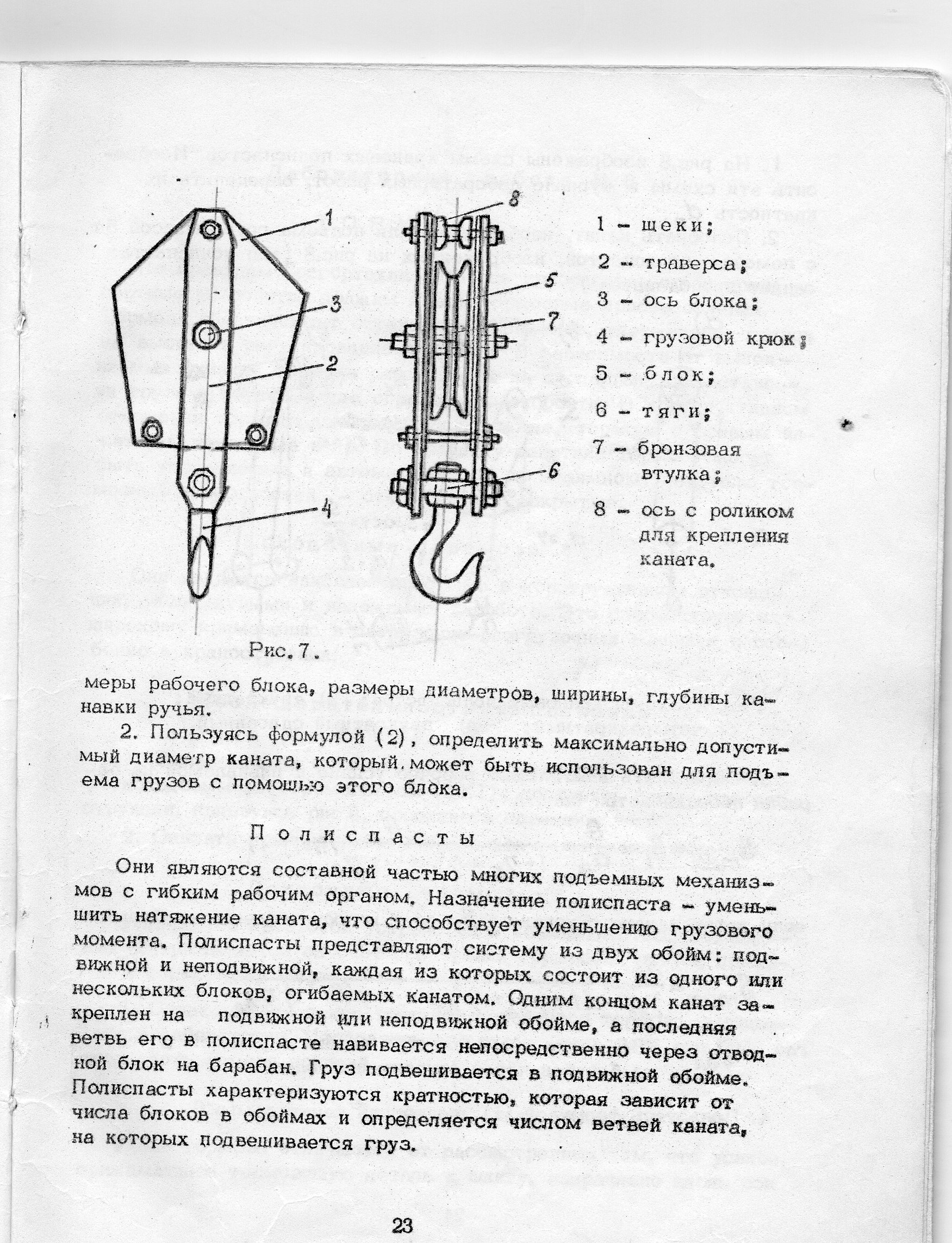

Рис.37. Однорольный монтажный блок:

1 – щёки; 2 – траверса; 3 – ось блока; 4 – грузовой крюк; 5 – блок; 6 – тяги;

7 – бронзовая втулка; 8 – ось с роликом для крепления каната.
