Контрольные вопросы:
1. Что такое дисковый номеронабиратель? (Дисковый номеронабиратель – это номеронабиратель, которым осуществляется передача адресной информации при возвратном движении пальцевого диска в исходное положение)
2. Что такое тастатура? (Тастатура - кнопочный номеронабиратель, кнопочное устройство для набора номера, устанавливаемое в телефонных аппаратах, контрольно-испытательных и других приборах.)
3. Принцип работы аон
Определитель номера в своей работе использует следующие параметры сигналов АТС:
Напряжение в телефонной линии (при опущенной трубке) - 60 В
Амплитуда сигнала индукторного вызова при входящей связи 50-100 В; форма импульсов - колоколообразная, частота - 25 Гц
Напряжение в телефонной сети при снятой трубке 5-8 В
Скорость набора номера 9-11 имп./с, импульсный коэффициент набора номера 1.3-1.9
Сигнал "Ответ станции" - непрерывный тональный сигнал частотой 425 Гц
Сигнал "Занято" - 425 Гц (длительность и пауза - 0.35 с)
Сигнал "Контроль посылки вызова" - 450 Гц (длительность импульса 1 с, паузы - 4 с)
Сигнал "Отбой" - удержание трубки на рычаге аппарата более 1.2 с

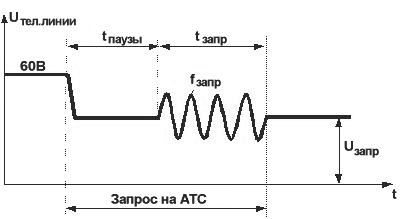

Рис. 4. Параметры сигнала запроса информации АОН
Время от подключения АОНа к линии до выдачи запроса (t паузы) - 250-275 мс
Длительность сигнала запроса (t запр) - 100 мс
Уровень сигнала запроса (U запр) - 4.3дб (Действующее напряжение сигнала запроса).
Частота сигнала запроса (f запр) - 495-505 Гц
3.1. Принцип определения номера
Абонент АТС-1, подняв трубку, звонит абоненту АТС-2. При этом у абонента АТС-2 по телефонной сети поступает индукторный вызов (вызов от АТС). Телефон АОН абонента-2 подключается к телефонной линии, понижая напряжение до уровня 22-24 В - блокирует разговорный тракт. Затем, через 250-275 мс (время на окончание переходных процессов при коммутации телефонной линии) АОН абонента-2 выдает на АТС-1 сигнал "Запрос АОН" частотой 495-505 Гц с уровнем 4.3 дб и длительностью 100 мс. На АТС-1 декодируется этот сигнал и выдается "Ответ" -номер телефона звонящего абонента АТС-1 многочастотным методом "безинтервальный пакет" в принятом коде "2 из 6" (см. табл.№3). АОН у абонента-2 осуществляет прием пакета частотной информации в порядке поступления с последующей дешифрацией комбинации.
Частотная информация - последовательность двухчастотных посылок из ряда частот:
Табл. № 5
f,Гц |
Уровень, Дб |
700 900 1100 1300 1500 1700 |
-6.5 до 27.4 -6.5 до 29.0 -6.5 до 31.0 -6.5 до 32.6 -6.5 до 34.3 |
Контрольные вопросы:
1. Параметры сигналов АТС (
Напряжение в телефонной линии (при опущенной трубке) - 60 В
Амплитуда сигнала индукторного вызова при входящей связи 50-100 В; форма импульсов - колоколообразная, частота - 25 Гц
Напряжение в телефонной сети при снятой трубке 5-8 В
Скорость набора номера 9-11 имп./с, импульсный коэффициент набора номера 1.3-1.9
Сигнал "Ответ станции" - непрерывный тональный сигнал частотой 425 Гц
Сигнал "Занято" - 425 Гц (длительность и пауза - 0.35 с)
Сигнал "Контроль посылки вызова" - 450 Гц (длительность импульса 1 с, паузы - 4 с)
Сигнал "Отбой" - удержание трубки на рычаге аппарата более 1.2 с)
2. Принцип определения номера (Абонент АТС-1, подняв трубку, звонит абоненту АТС-2. При этом у абонента АТС-2 по телефонной сети поступает индукторный вызов (вызов от АТС). Телефон АОН абонента-2 подключается к телефонной линии, понижая напряжение до уровня 22-24 В - блокирует разговорный тракт. Затем, через 250-275 мс (время на окончание переходных процессов при коммутации телефонной линии) АОН абонента-2 выдает на АТС-1 сигнал "Запрос АОН" частотой 495-505 Гц с уровнем 4.3 дб и длительностью 100 мс. На АТС-1 декодируется этот сигнал и выдается "Ответ" -номер телефона звонящего абонента АТС-1 многочастотным методом "безинтервальный пакет" в принятом коде "2 из 6")
4. Повторный набор введенного в память номера
Повторный набор номера - это наличие в аппарате кнопки повторного набора (REDIAL). Вам не придется заново набирать номер, если, к примеру, поступает сигнал "занято". Достаточно нажать на данную клавишу, и аппарат сам наберет номер автоматически.
Описание Набираемый номер при осуществлении вызова может быть введён в память временного буфера для его будущего повторного набора. Номер хранится в памяти до тех пор, пока пользователь не сохранит в памяти временного буфера новый номер. Номер, введённый в память временного буфера, не стирается, если пользователь набирает новый номер.
Действие
Для того чтобы сохранить номер в буфере для повторного набора сохранённого номера, используя кнопочный номеронабиратель, необходимо:
Два раза нажать кнопку [SPEED].
Положите трубку на базу или отключите её, если используется кнопочный номеронабиратель.
Для того чтобы набрать на кнопочном номеронабирателе номер, сохранённый в буфере повторного набора сохранённого номера, необходимо:
Снять трубку или нажать кнопку [MON].
Нажать кнопку [SPEED].
Нажать кнопку #.
Условие
Если используемая Городская линия занята, воспользуйтесь свободной линией из группы городских линий. Сохранённый номер будет набираться.
Введённый в память номер не сотрётся, если подача электропитания к системе прекратится.
Если Вы два раза нажмёте кнопку [SPEED] после того как займёте городскую линию, осуществив набор, а затем переведя линию в режим ожидания, то содержимое бункера повторного набора номера будет стёрто.
