В даному котеджі ми будемо використовувати диференційний вимикач e.Industrial.Rccb

Рис.2.1 Диференційний вимикач e.industrial.rccb

Характкристики:

Номінальна напруга(В)…………………………………………………230В, 50/60 Гц

Номінільний струм(І)………………………………………………………25

Диференційний струм відключення………………………………………30

Діапазон робочих напруг…………………………………………………-25..+60

3.Організіція обміну електроенергії індивідуальних житлових споруд

3.1Аналізвимог до установки приладів обліку

Установка приладів обліку повинна виконуватися з врахуванням Правил пристрою електроустановок (ПУЕ) і Інструкції енергозабезпечуючих організацій

Лічильники повинні бути прямого включення та мати пломбу з клеймом виробника давністю на момент установки не більше: трьохфазні – 12 місяців, однофазні – 2 роки. В жилих будинках квартирного типу необхідну встановити один однофазний лічильник на кожну квартиру.

Для установки лічильників, трансформаторів струму і випробувальних коротких панелях ВРП, як правило ,повинні передбачатися самостійні відсіки з дверима що закриваються.

Допускається установка лічильників в неопалювальних приміщеннях, а також шафах зовнішньої установки, якщо умови експлуатації лічильників (технічні характеристики) передбачають можливість такої установки. Біля кожного розрахункового лічильника має бути напис про найменування приєднання.

В жилих будинках, що належать громадянам на правах приватної власності, допускається установка трьохфазних лічильників по спеціальному дозволу компанії що постачає електроенергію, при цьому на освітлювальну мережу встановлюється однофазний лічильник.

Підключення лічильників в мережу виконується у відповідності з прийнятою схемою, дотримуючись послідовності фаз. В мережах 220 В, в яких передбачена тривала робота в режимі нерівномірних навантажень, необхідно приміняти трьохелементні чотирьох провідні лічильники.

Для вимірювання та врахування кількості електроенергії в однофазних мережах напругою 220В застосовуються однофазні лічильники типів СО-И446, СО-5У та інші, в трьохфазних трьох провідних та чотирьох провідних мережах використовуються лічильники серій СА3 та СА4, а також лічильники реактивної енергії серії СР. Зараз в будинках найбільш розповсюджені лічильники типу СО-И446. Їм на заміну приходять електронні лічильники.

3.2 Вибір лічильника електро енергії

Критерії вибору лічильника залежать від специфіки спживачіві повинні враховувати: 1.Висока точність вимірювання- Чим точніше прилад, тим менше у нього похибка вимірювання, і отже, тим більше можливості у підприємства економити на оплаті за енергоресурси, ціни на які не стоять на місці.. 2.Висока надійність- Час на протязі якого витратомір або лічильник здатний зберігати свої метрологічні характеристики. Чим надійніше прилад, тим менше коштів необхідно на підтримку його працездатності і стабільних метрологічних характеристик. 3.Мала залежність точності вимірювання від зміни щільності речовини- Особливо актуально для вимірювання витрат газоподібних речовин, щільність яких змінюється в значних межах залежно від їх температури і тиску. 4.Високі динамічні характеристики- Вельми важливий критерій, при використанні витратомірів в контурах автоматичного управління і регулювання швидкозмінних витрат. Від швидкодії вимірювальних комплексів, до складу якого можуть входити датчики витрати, багато в чому залежить якість кінцевого продукту, а також економія або перевитрата сировини та енергоресурсів 5.Великі і різноманітні діапазони вимірювання- Вкрай важливо, що б витратомір забезпечував стабільні показання та облік у всьому діапазоні споживання енергоресурсів. Що менше у нього буде так звана «мертва зона», тим точніше будуть його свідчення. Особливо це актуально для підприємств здійснюють продаж енергоресурсів теплоносіїв іншим організаціям. 6.Забезпеченість метрологічної базою- При виборі витратоміра або лічильника, необхідно враховувати наявність на підприємстві ремонтної бази, а також повірочних установок, для періодичних ремонтів та перевірок метрологічних характеристик використовуваних датчиків витрати і лічильників кількості речовини. 7.Вимірювання витрати в екстремальних умовах- Обирані прилади повинні забезпечувати не лише високу точність вимірювання, але і вибухо-пожаробезопасность, при вимірюванні витрат легко займистих рідин і газів, в самому широкому діапазоні температур навколишнього середовища.

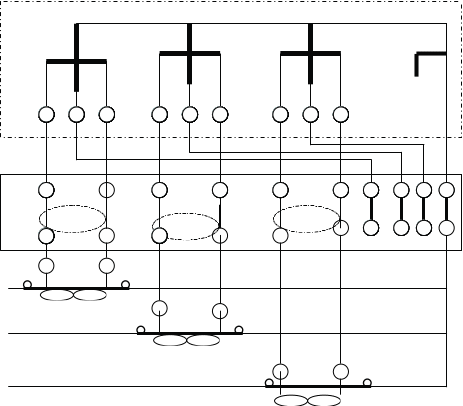

Найбільш універсальною є схема включення лічильників з випробувальною коробкою.

Рис.3.1 Схема включення лічильників з випробувальною коробкою

Вибираємо лічильник електроенергії "Енергія-9" виробництва ПКФ "ТЕЛЕКАРТ

Рис.3.2 Лічильник електроенергії "Енергія-9"

Характкристик: Таблиця 4

Клас точності	1,0
Номінальний струм для H5, H9	10А
Номінальний струм для H7	5А
