4.3 Определение контейнеровместимости

По выбранным размерениям необходимо определить количество контейнеров по высоте и ширине судна. Для этого воспользуемся схемой поперечного сечения судна приведенной на рисунке 4.1.

Минимальная высота двойного угла определяется по формуле [1]

С учетом округления, назначаем высоту двойного дна 900 мм.

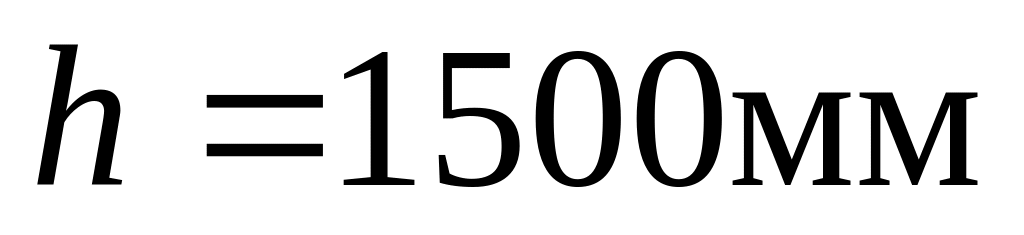

Используя опыт проектных организаций и размещение контейнеров по ширине и высоте, выбираем ширину двойного борта и высоту комингса группового люка

Согласно схеме, расположенной на рисунке 4.1 в трюме по ширине будет расположено 4 контейнера в 3 яруса. Такое расположение контейнеров соответствует выбранным размерениям.

4.4 Определение коэффициента общей полноты и соотношение главных размерений

В результате полученных главных размерений имеем:

На первом этапе проектирования необходимо уточнить коэффициент полноты водоизмещения из уравнения плавучести

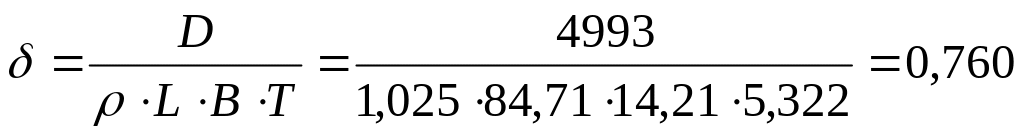

и оценить по эмпирической формуле:

,

где

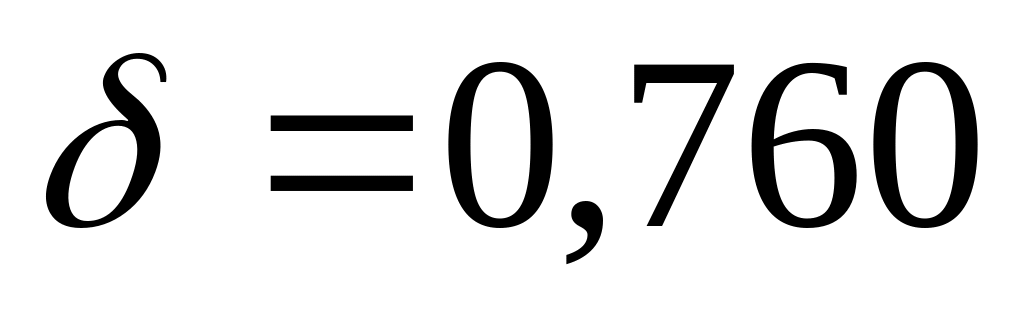

коэффициент общей полноты попадает в рекомендуемый диапазон, что является удовлетворительным.

4.5 Проверка минимальной высоты надводного борта

Согласно «Правилу» о грузовой массе морских судов [1] базисный надводный борт по проектируемому судну должен быть не менее 871 мм.

Правила для некоторых судов определяют поправки к базисному надводному борту:

- для судов менее 100 м базисный надводный борт должен быть увеличен на поправку:

,

где м =0,224

Если коэффициент общей полноты >0,68, то базисный надводный борт должен быть умножен на коэффициент k.

Если расчетная высота борта (7,291>5,647),тогда надводный борт изменен на поправку

,

где при L<120м.

Тогда минимальный надводный борт судна должен быть не менее

Надводный борт проектируемого судна

,

больше минимального, что удовлетворяет требованиям «Правил».

4.6 Нагрузка масс проектируемого судна

Расчитаем укрупненную нагрузку масс в таблице 4.1.

Рассмотрим составляющин дедвейда:

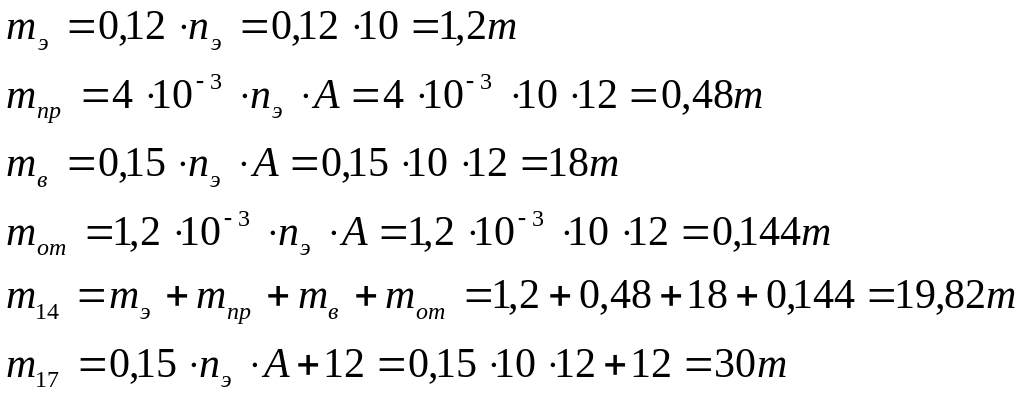

Масса топлива, масла и питательной воды( ):

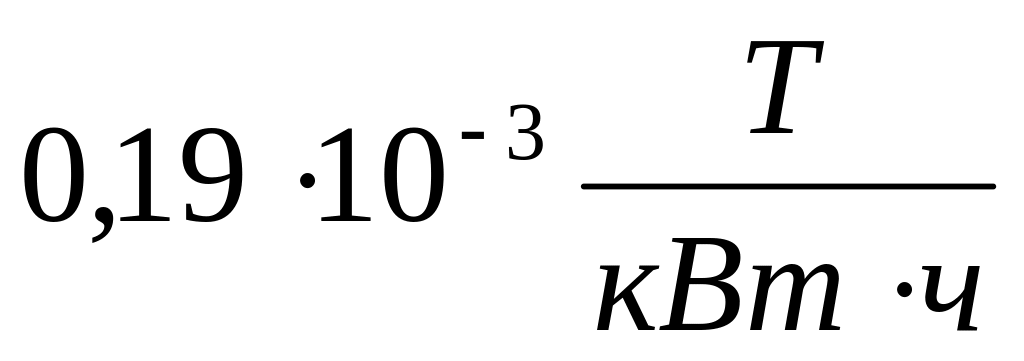

где = , , , ,

Масса груза( ):

Таблица 4.1 «Нагрузка масс проектируемого судна»

№ п/п	Наименование разделов	Формула	Масса, т
1 2 3	Корпус оборудованный Механизмы Запас водоизмещения		1457 234,9 99,86
	Водоизмещение порожнем		1792
4 5 6 7	Экипаж, провизия, вода, расходы Груз перевозимый Топливо, масло, питательная вода Переменные жидкие грузы		19,82 3019 131,1 30
	Дедвейд		3200
	Водоизмещение в грузу		4992

Полученное водоизмещение при расчете нагрузки масс сравним с водоизмещением полученном в первом приближении. Это несовпадение составляет:

Тогда запас водоизмещения будет равен:
