2. Подбор приводящих насосы двигателей

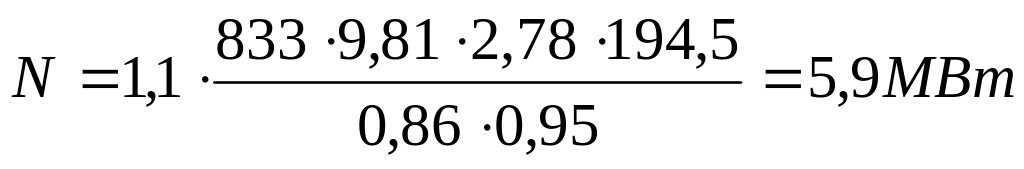

Подбор двигателей для привода насосов проводится по мощности и частоте вращения вала насоса n_H и двигателя n_Д на основе технических характеристик двигателей. Мощность определим по формуле:

где N ــ требуемая мощность двигателя, Вт;

к_з – коэффициент запаса, равный 1,15 для электродвигателей мощностью менее 500 кВт и 1,10 – для электродвигателей с большей мощностью;

ρ_t - плотность при расчетной температуре t, кг/м³;

η_д – к.п.д. двигателя, η_д = 0,95;

H - действительный напор насоса соответствующий Q_max, м;

η_н - к.п.д. насоса соответствующий Q_max;

Q_max.сек - максимальная секундная подача станции, м³/сек;

g ــ ускорение свободного падения, м/с².

Для подобранного двигателя n_д должно равняться n_н.

С учетом всего вышеперечисленного для привода основного насоса выбираем двигатель СТД-6300-2 с мощностью 6,3 МВт, частотой вращения 3000 об/мин.

Для подпорного насоса частота вращения вала равна 1500 об/мин, требуемая мощность равна:

Для привода подпорного насоса выбираем двигатель ВАОВ-1250-4У2 с мощностью 1,25 МВт, частотой вращения 1500 об /мин.

Так как мощность потребляемая электродвигателем, меньшего номинальной мощности, то электродвигатель сможет бесперебойно работать при данных условиях.

2. Проверка правильности выбора насосов по высоте всасывания

При проверке правильности выбора насосов по высоте всасывания используем расчетные данные при максимальной температуре из пункта 2.2.

Для основного насоса всасывающая способность определяется:

Где - допустимая высота всасывания насоса, м;

- атмосферное (барометрическое) давление (примем Р_а= 0,1013МПа);

_{Найдем высоту всасывания основного насоса:}

Основнй насос не обладает самовсасывающей способностью. Для него требуется подпор величиной 76,2м.

Для подпорного насоса:

.

Подпорный насос не обладает самовсасывающей способностью. Для него требуется подпор величиной 1,9 м.

Производим проверку правильности выбора насосов по допустимой высоте всасывания. Для ГНПС проверка производится только для подпорных насосов по следующим условиям:

1) по развиваемому напору:

;

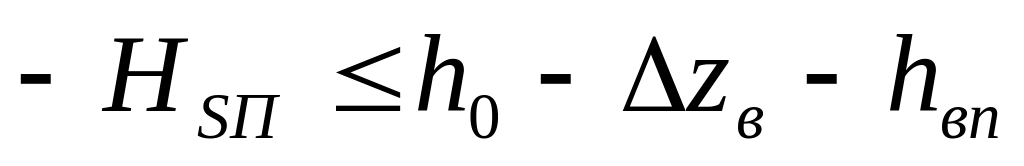

2) по всасывающей способности:

,

где Н_п – напор подпорного насоса, Н_п=120м;

Н_sп – допустимая высота всасывания подпорного насоса, Н_sп= -1,9 м;

h_вп и h_нп – потери напора на трение и на местные сопротивления во

всасывающем и нагнетательном трубопроводах подпорной НС; при отсутствии данных по протяженности и диаметрам трубопроводов, принимаются ориентировочно равными по 5 м [1];

Δz_п – разность геодезических отметок конца нагнетательного трубопровода подпорной НС (входной патрубок первого основного насоса) и начала всасывающего (патрубок самого удаленного резервуара), Δz_п= 6 м;

H_S ــ допустимая высота всасывания основного насоса, H_S= –32,1м;

Δz_в – разность геодезических отметок всасывающего патрубка подпорного насоса и патрубка самого удаленного от подпорной НС резервуара, Δz_в= -7,5 м (всвязи с тем, что подпорный насос первоначально заглублен на 1,5 м ниже отметки земли);

h₀ – обычно соответствует минимальному уровню взлива жидкости в резервуаре откачки; для стальных наземных резервуаров h₀=1,0 м [14].

1.

2.

Подпорный насос выдержал проверку.
