5.2.3. Аппроксимация переходных характеристик объектов без самовыравнивания характеристикой интегрирующего звена с запаздыванием
Наиболее простым (но и наиболее приближенным) методом аппроксимации переходных характеристик объектов без самовыравнивания служит замена этих характеристик характеристикой цепочки интегрирующего звена и звена транспортного запаздывания.
Аппроксимирующая передаточная функция запишется как:
,
(12)
где
-
коэффициент передачи объекта;
-
время транспортного запаздывания, с.
Для определения
коэффициентов εО
и τО
необходимо провести касательную к
графику функции в точке t
=
t0
(рис.
5). Время
запаздывания
равно отрезку от начала координат до
точки пересечения касательной с осью
абсцисс. Коэффициент передачи объекта
определяться как тангенс угла наклона
этой касательной к оси абсцисс, т.е.
.
Практически удобно искать коэффициент
передачи как
,
где b
- отрезок
на отрицательной полуоси ординат от
начала координат до точки пересечения
касательной с осью ординат.

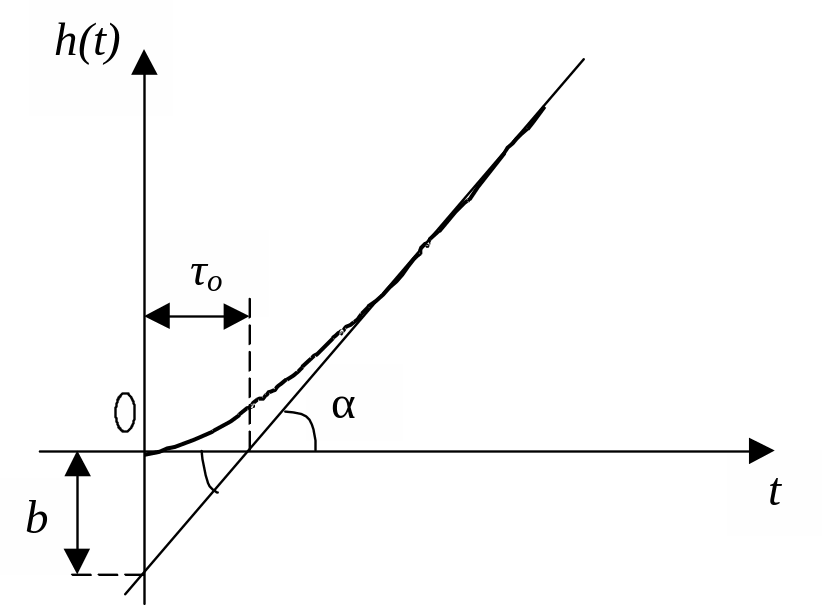

Рис.5. Переходная характеристика объекта без самовыравнивания
Выражение для аппроксимирующей переходной функции hА(t) можно найти по формуле (3), если подставить в нее вместо WА(s) выражение (12). В итоге для hА(t) получим следующее выражение:
(13)
Подставив в
выражение (13) найденные коэффициенты
и
τО,
построить график аппроксимирующей
переходной функции hА(t)
в одной
системе координат с исходным графиком.
6. Оформление отчета
Отчет должен содержать:
6.1. Название и цель лабораторной работы.
6.2. Исходные данные к работе.
6.3. Участок диаграммной ленты с кривой разгона.
6.4. Изложение хода аппроксимации переходной характеристики по методу п.5.2.1 и по методу п.5.2.2 для n=1, а также графики исходной и полученных в результате аппроксимации переходных характеристик, выполненные на одном листе миллиметровой бумаги.
6.5. Выражение и графики для аппроксимирующих частотных характеристик MА(), fА() и WА(i), вычисленных для аппроксимирующей передаточной функции (9). (Все графики выполняются с помощью ПЭВМ).
6.6. Общие выводы.
7. Охрана труда
7.1. Перед началом занятий каждый студент должен ознакомиться с инструкцией по технике безопасности при работе в данной лаборатории и расписаться в журнале по технике безопасности.
7.2. Перед началом работы на лабораторном стенде студенты обязаны получить допуск у преподавателя.
7.3. В случае неполадок при выполнении работы следует немедленно отключить стенд от сети и сообщить преподавателю.
ЛИТЕРАТУРА
1. Практикум по автоматике и системам управления производственными процессами. Под редакцией им. Масленникова. - Москва: Химия, 1986.
2. Ротач В. Я. Теория автоматического управления теплоэнергетическими процессами. - М.: Энергоиздат, 1985.
