Курсовая работа

Расчет теплозащиты здания в г. Ростов

ФНТО.270109.С210703нс.22.КР.12

Преподаватель Толстова Ю. И.

Студент Галиев Р. Р.

Группа С–210703нс

Оценка

Екатеринбург 2012

Содержание

Курсовая работа «Теплотехнический расчет ограждающих конструкции» включает в себя следующие разделы:

1. Исходные данные……………………………………………………………………………….……..1-3

2. Теплотехнический расчет ограждающих конструкции……………………..……4

2.1 Требуемое сопротивление теплопередаче………………………….…………4

2.2 Требуемое сопротивление по условия энергосбережения…….….…..5

2.3 Определение толщины слоя утеплителя………………..………………….…6

3. Теплоустойчивость помещения……………………………..…………………………….7-10

4. Влажностный режим ограждения……………………………………………………...11-14

5. Воздухопроницание…………………………………………………………………………………….15

5.1 Проверка ограждающих конструкции на инфильтрацию………15-16

5.2 Расчет тепла на инфильтрацию……………………………………..……...17-18

Вывод…………………………………………………………………………………………………………..….19

Список литературы……………………………………..……………………………………………….19

1. Исходные данные

№ В	Номер схемы стеновой панели	Номер плана комнаты	Город и зона влажности	Температура наружного воздуха		Продолжительность отопительного периода, Zоп сут.
				Холодной пятидневки tхп	Средняя за отопительный период, tоп
22	2	2	Ростов 2	–22	–1.1		175

Расчетная температура внутреннего воздуха tв принимается дня жилых комнат в холодный период года равной +20 ͦС при температуре холодной пятидневки tн<–30°С, относительная влажность воздуха ϕ=55%.

● Капитальные внутренние стены выполнены из силикатного кирпича (р=1800 кг/м³) толщиной 380 мм;

● Внутренние перегородки выполнены из бетонных плит (р=2400 кг/м³) толщиной 100 мм.

● Отделка внутренних поверхностей стен такая же, как у наружной стеновой панели по заданию.

● Высота помещения между отметками полов 3,0 м;

● Высота окна 1,8 м;

● Высота двери 2 м, толщину деревянной двери принять 40 мм.

● Схема ограждающей конструкции см. рис.1.

● Схема конструкции перекрытия см. рис.2.

● Схема плана помещения см. рис.3.

● При влажностном режиме помещений – нормальный, и зоне влажности 2 условия эксплуатации ограждающих конструкций принимаем – Б.

1

рис.1 Схема ограждающей конструкции

Материалы ограждающей конструкции:

1 – Сухая штукатурка (р=800 кг/м³)

2 – Железобетон (р=2500 кг/м³)

3 – Воздушная прослойка

4 – Маты минераловатные прошивные (р=350 кг/м³)

5 – Воздушная прослойка

6 – Железобетон (р=2500 кг/м³)

2

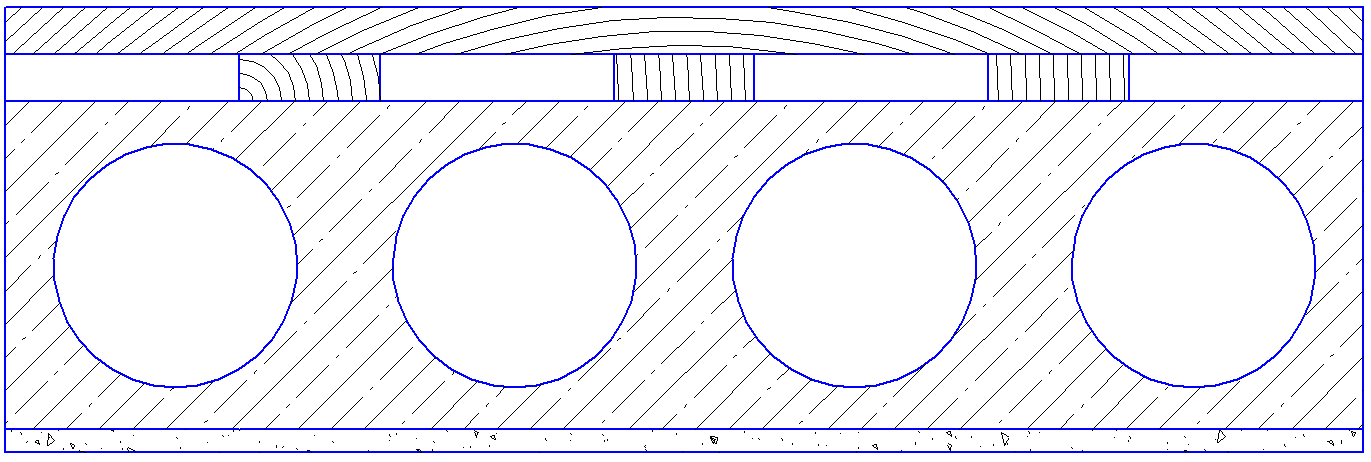

рис.2 Схема конструкции междуэтажного перекрытия

Состав пола перекрытия (сверху вниз):

1 – Сосновая доска δ=40мм

2 – Воздушная прослойка δ=40мм

3 – Железобетонная плита δ=220мм

4 – Затирка цементным составом δ=5мм

рис.3 Схема плана помещения

Примечание:

1. Нумерация слоев ограждающих конструкции со стороны помещения.

2. На схемах приведены только те элементы конструкции, которые необходимы для теплотехнического расчета.

3. Плотности материалов р указаны в кг/м³ , толщина слоя δ – в мм, δ ут – толщина утепляющего слоя , которую необходимо определить на основании теплотехнического расчета.

3
