22. Воздушные завесы. Устройство, классификация, принцип действия.
Воздушная завеса — это вентиляционное устройство для предотвращения прохода воздуха через открытый проем. Воздушные завесы устраивают как у проемов в наружных ограждениях, так и у проемов во внутренних ограждениях. В последнем случае воздушная завеса препятствует перетеканию воздуха из загрязненного помещения в чистое. Устраивают воздушные завесы также у проемов и отверстий в ограждении технологического оборудования для предотвращения выбивания вредных выделений в помещение.
Основные элементы воздушной завесы: 1 — воздуховод; 2 — вентилятор; 3 — калорифер; 4 — воздуховод равномерной раздачи; 5 — щелевой насадок; 6 — проем в ограждении. Типы воздушных завес. Воздушные завесы устраиваются с подачей воздушной струи: а) снизу вверх; б) сверху вниз; в) сбоку ворот. По режиму работы завесы делят на периодически и постоянно действующие.

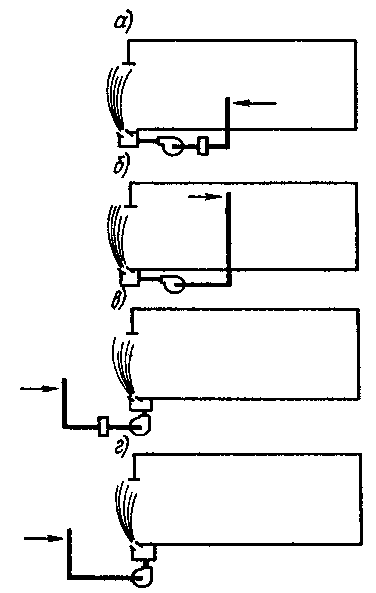

Воздушная завеса — это результат взаимодействия двух потоков: воздушной струи и набегающего на нее горизонтального потока воздуха. При этом воздушная завеса может, быть устроена по месту воздухозабора и температуры подаваемого воздуха: а — с забором внутреннего воздуха с температурой tв и подогревом его перед подачей в завесу до tз; б - с забором внутреннего воздуха и подачей его в завесу без подогрева ( tз = tв); в — с забором наружного воздуха и подогревом его перед подачей в завесу ( tз > tв); г — с забором, наружного воздуха и подачей его в завесу без подогрева ( tз = tв).
Воздушные завесы в зависимости от местных условий устраиваются с подачей воздуха, через горизонтальную щель, расположенную внизу проема; с подачей воздуха через горизонтальную щель, расположенную вверху проема; как правило, с боковой подачей воздуха через вертикальные щели по обеим сторонам проема.
33. Факельный выброс. Назначение, устройство и принцип работы.

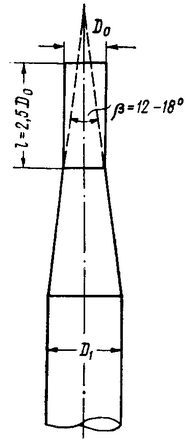

Удаление загрязненного воздуха в верхние слои атмосферы наиболее просто осуществляется с помощью так называемого факельного выброса. Факельный выброс основан на свойстве выходящей из насадки струи — ее дальнобойности. Конструкция: Вместо обычного зонта выхлопная труба снабжается плавным конфузором н заканчивается цилиндрическим насадком. За счет уменьшения сечения скорость выхода воздуха соответственно повышается, что позволяет создать дальнобойную струю. Скорость выхода воздуха из насадка варьируется в широких пределах: чем выше скорость, тем эффективнее при прочих равных условиях факельный выброс. Низшим пределом скорости выхода при наличии газовых вредностей следует считать 15—20 м/сек. Верхним пределом скорости следует считать 40 м/сек, так как дальнейшее ее повышение невыгодно экономически.
25.Кольцевые отсосы. Назначение, устройство и принцип работы.

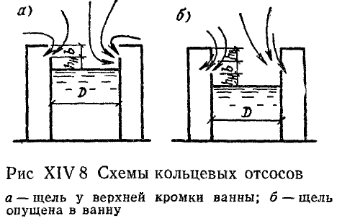

Кольцевыми отсосами оборудуют круглые ванны и шахтные термические печи. Применяют два вида кольцевых отсосов: со щелью у верхней кромки ванны (а) и со щелью, опущенной в ванну(б).
26. Боковые и нижние отсосы. Назначение устройство и принцип работы.
Боковые отсосы ( отсасывающие панели) по характеру их действия схожи с бортовыми и чаще всего применяются при необходимости отклонить вредные выделения от зоны дыхания работающего и в то же время обеспечить свободный доступ к рабочему месту. Боковые отсосы или панели представляют собой воздухо-приемники, обычно выполняемые в виде параллелепипедов, во фронтальной плоскости которых имеются отверстия для всасывания вредных выделений.
Нижние отсосы
Нижние отсосы следует применять для слабонагретых источников в тех случаях, когда использование более экономичных конструкций невозможно.
