7.2 Выбор и обоснование норм точности формы, взаимного расположения и параметров шероховатости сопрягаемых поверхностей деталей.
Для
деталей входящих в сопряжения,
принимаем относительную геометрическую
точность А. В таблице 2.20 [1], по квалитету
точности размера для данной детали
принимаем степень точности формы. По
таблицам 2.18 и 2.40 [1], исходя из размера
детали и точности формы, выбираем для
деталей соответствующие числовые
значения отклонения
взаимного
расположения сопрягаемых деталей –
симметричности и параллельности.
Значения
шероховатостей деталей принимаем по
таблице [1] табл. 2.59, исходя из сопрягаемых
деталей.
Рисунок 7.6 Эскиз сопряжения шпонки с валом
Рисунок 7.7 Эскиз сопряжения шпонки с шкивом

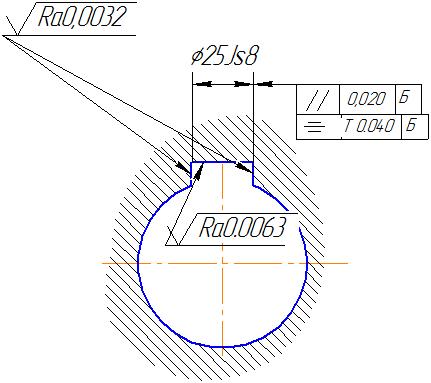

Рисунок 7.8, 7.9 Эскиз сопрягаемых со шпонкой пазов в шкиву и на валу
Заключение
В результате выполнения курсовой работы мы закрепили и обобщили знания, полученные при изучении дисциплины. Получили навыки необходимые для правильного оформления курсовых работ в соответствии со стандартами.
Изучили конструкцию червячно-цылиндрического редуктора и принцип его работы. Ознакомились с различными методами расчета сопряжений и выбора посадок. Получили навыки назначения шероховатостей и допусков формы и расположения на соответствующие поверхности. Изучили основные технические справочники по конструированию механизмов, по стандартизации и взаимозаменяемости.
