Учреждение образования «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ

ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

Факультет ТТЛП

Кафедра Деталей машин и подъёмно-транспортных устройств

Специальность 08

Специализация Машины и оборудование лесного комплекса

Пояснительная записка курсовой работы

по дисциплине «Нормирование точности и технические измерения»

Тема «Редуктор червячно-цилиндрический»

Исполнитель

студент III курса группы 5 _________________ Д. М. Нагорный

^{подпись, дата инициалы и фамилия}

Руководитель

доцент, к.т.н _________________ А.Ф. Дулевич

^{подпись, дата инициалы и фамилия}

Курсовая работа защищена с оценкой ___________

Руководитель ____________ А.Ф. Дулевич

^{подпись инициалы и фамилия}

Минск 2012

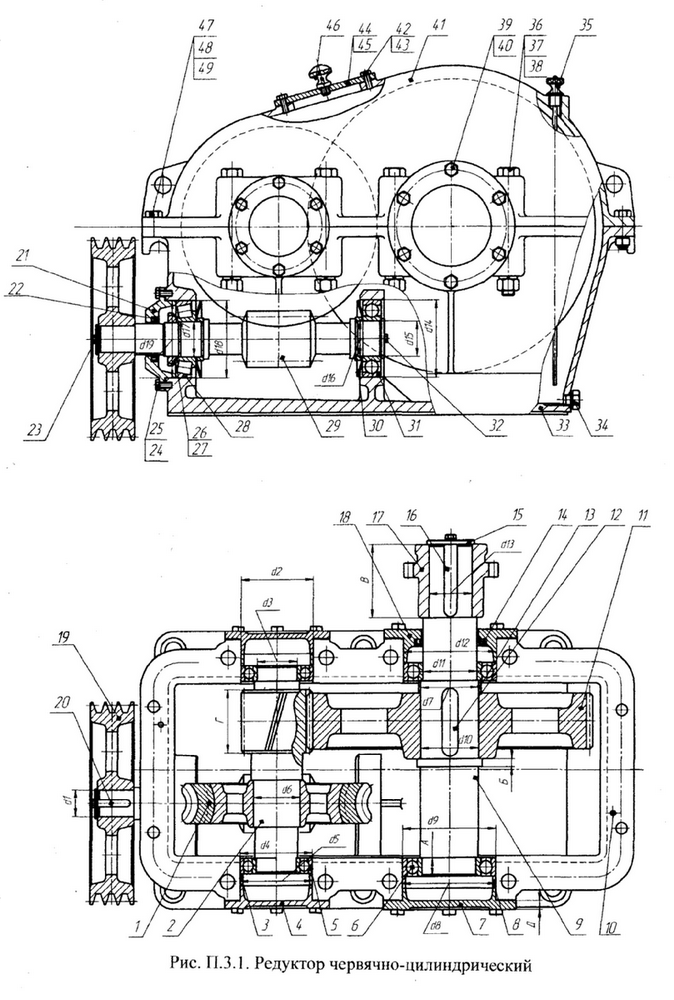

Рисунок 1. Червячно-цылиндрический редуктор

Выбор посадки колец подшипников качения d₁₅, серия подшипника 400. d₁₅=35 мм.

Выбор посадки с зазором d₇. d₇=55 мм.

Расчет посадки с натягом d₆. d₆ =50 мм, осевая сила-2,5 кН, вращающий момент-40 Н·м.

Расчет переходной посадки d₁₃. d₁₃=45 мм.

Расчет комбинированной посадки d₇. d₇=55мм

Выбор посадок шпоночных и шлицевых соединений d₁.

РЕФЕРАТ

Данная курсовая работа содержит: 46 страниц; 36 рисунков; 6 литературных источников.

ДОПУСК, ПОСАДКА, КВАЛИТЕТ, ЗАЗОР, НАТЯГ, ПОДШИПНИК, ШПОНКА.

Данная курсовая работа, состоящая из семи разделов, содержит описание принципа работы червячно-цылиндрического редуктора, выбор и обоснование посадок для ряда сопряжений поверхностей деталей работающих в разных условиях.

В частности производится расчет и выбор посадок для колец подшипников качения (внутренних и наружных колец), расчет посадки с натягом, переходной посадки. Для сопрягаемых деталей приведены рабочие эскизы деталей и эскизы сопряжений.

Содержание

Введение…………………………………………………………………..……4

1. Описание конструкции и принципа действия червячно-цилиндрического редуктора…………………………………………………………………….…5

2. Выбор посадок методом аналогов……………………………………….6

2.1 Выбор и обоснование посадки с натягом………………………………...6 2.1.1 Выбор и обоснование норм точности формы, взаимного расположения и параметров шероховатости сопрягаемых поверхностей деталей………………………………………………………………………….9

2.1.2 Выбор параметров шероховатости, допусков формы и расположения поверхности…………………………………………………………………………...9

2.2 Выбор и обоснование переходной посадки……………………………..11

2.2.1 Выбор и обоснование норм точности формы, взаимного расположения и параметров шероховатости сопрягаемых поверхностей деталей…………………………………………………………………...….…12

2.2.2 Выбор параметров шероховатости, допусков формы и расположения поверхности………………………………………………………………...………..13

2.3 Выбор и обоснование посадки с зазором………………………….…..15

2.3.1 Выбор и обоснование норм точности формы, взаимного расположения и параметров шероховатости сопрягаемых поверхностей деталей…………………………………………………………………………16

2.3.2 Выбор параметров шероховатости, допусков формы и расположения поверхности……………………………………………………………….…..17

3. Расчёт комбинированной посадки……………………………….……….19

3.1 Выбор посадок для соединений, методом аналогов………………....19

3.2 Определение средних зазоров и натягов…………………………….….21

4. Расчет и выбор посадок колец подшипников качения…………….….24

4.1 Выбор класса точности подшипника и предельных отклонений сопрягаемых поверхностей………………………………………………...25

4.2 Определение вида нагружения……………………………………..….25

4.3 Расчет и выбор посадки для внутреннего кольца……………………25

4.4 Выбор посадки для наружного кольца…………………………….....27

5. Расчет и выбор посадки с натягом…………………………………..….30

5.1. Расчет посадки с натягом…………………………….……………...….30

5.2 Расчет размерных параметров деталей выбранной посадки………...33
