2.5.4. Силовые приводы буровых установок.

В буровой установке силовой привод используется для передачи вращательного движения бурильной колонне и проведения спуско- подъемных операций. Кроме того, силовой привод используется при различных вспомогательных операциях. В основном применяют два типа двигателей: электродвигатели и дизели (двигатели внутреннего сгорания.

Преимущества дизельного привода: высокий к.п.д., небольшой удельный расход топлива и воды и небольшая удельная масса приходящаяся на единицу мощности. Основной недостаток – отсутствие реверса. Работа дизеля допускает перегрузку в 20%.

Среди электродвигателей наиболее распространены электродвигатели переменного тока – асинхронные и синхронные.

Асинхронные двигатели широко распространены благодаря простоте конструкции. надежности в эксплуатации и сравнительно низкой стоимости. Кроме того, для их питания не требуются преобразовательные устройства, так как эти двигатели получают энергию непосредственно от общей сети переменного тока.

Синхронные электродвигатели также широко применяются в нефтегазовом бурении, особенно для электроприводов средней и большой мощности.

2.5.5. Буровые долота

Существует большое число различных типов долот, выбор которых при бурении скважины определяется применяемым способом бурения и физико-механическими свойствами проходимых пород.

По характеру разрушения породы буровые долота подразделяются на:

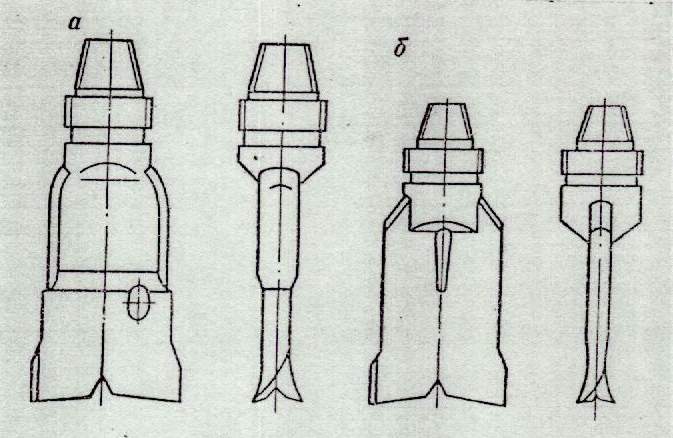

1). Долота режуще-скалывающего действия. К этой группе относятся лопастные долота, рабочая поверхность которых имеет вид плоских лопастей. Они применяются для бурения в мягких породах (рис. № 9).

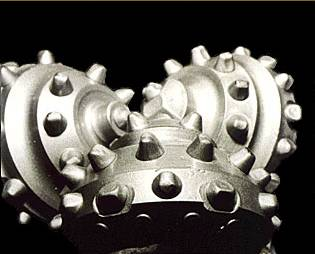

2). Долота дробяще-скалывающего действия объединяют группу шарошечных долот с полуконическими шарошками (рис. № 11). Эти долота предназначены для бурения пород средней твердости, а также твердых пород.

3). Долота дробящего действия. К ним относятся шарошечные долота с коническими шарошками. Используются они при бурении твердых пород с пропластками крепких пород.

4

Рис. № 9

Рис. № 10

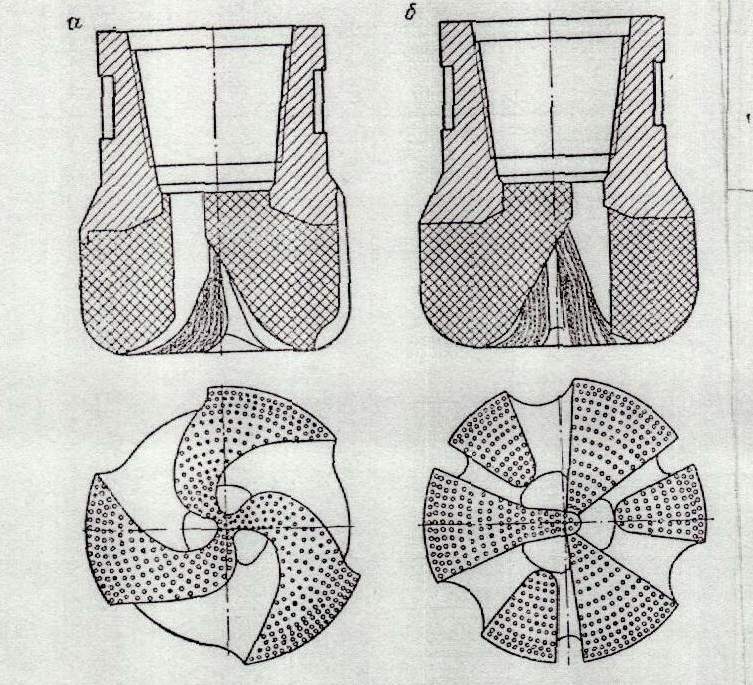

). Долота истирающе-режущего действия. К этой группе относятся алмазные долота (рис. № 10), предназначенные для бурения самых крепких и абразивных пород.

П

Рис. № 11

о назначению буровые долота классифицируются на три группы:

1). Долота, разрушающие горную породу сплошным забоем.

2). Долота, разрушающие горную породу кольцевым забоем (колонковые долота).

3). Долота для специальных целей (пикообразные, зарезные, расширители, фрезеры и др.).

Как для сплошного, так и для колонкового бурения созданы долота, позволяющие разрушать горную породу по любому из перечисленных четырех принципов действия. Это облегчает подбор типа долота в соответствии с физико-механическими свойствами данной горной породы.

В процессе бурения разведочной, а иногда и эксплуатационной скважины периодически отбираются породы в виде нетронутых целиков (кернов) для составления стратиграфического разреза, изучения литологической характеристики пройденных пород, выявления содержания нефти или газа в порах проходимых пород и т. д.

Для извлечения на поверхность керна применяют специальные долота, называемые колонковыми. При бурении керн входит внутрь такого долота и в нужный момент поднимается на поверхность.

Выпускаются колонковые долота двух типов – со съемной грунтоноской и без съемной грунтоноски. При бурении колонковыми долотами без съемной грунтоноски для подъема керна на поверхность приходится поднимать всю бурильную колонну. При работе же колонковыми долотами со съемной грунтоноской, последнюю, при помощи специального каната, маленькой вспомогательной лебедки и ловителя, извлекают на поверхность без подъема труб.
