1. Общая схема бурения

Для бурения нефтяных и газовых скважин применяется исключительно вращательный метод. При этом методе скважина как бы высверливается вращающимся долотом. Разбуренные частицы породы выносятся на поверхность циркулирующей струей промывочной жидкости. В зависимости от местонахождения двигателя вращательное бурение разделяют на роторное, когда двигатель находится на поверхности и приводит во вращение долото на забое через вращение всей колонны бурильных труб и бурение с забойным двигателем (с помощью турбины или электробура), когда двигатель располагается близко от забоя скважины над долотом.

Процесс бурения состоит из следующих операций:

спускоподъемных работ (спуск бурильных труб с долотом в скважину до забоя и подъем их с отработанным долотом) и собственно бурения – работы долота на забое (разрушения породы долотом).

Эти операции периодически прерываются для спуска обсадных труб в скважину, используемых для предохранения стенок скважины от обвалов и разобщения нефтяных горизонтов.

Одновременно в процессе бурения выполняется ряд вспомогательных работ; отбор керна, приготовление бурового раствора, каротаж, замеры кривизны скважины, испытание или освоение скважины с целью вызова притока нефти и т.д.

Полный цикл, строительства скважины состоит из следующих процессов:

1). Обустройства площадки, монтажа вышки, бурового оборудования.

2). Процесса бурения.

4). Вскрытия и разобщения пластов (спуска обсадной колонны и ее цементирования).

5).Испытания скважины на приток нефти или газа (освоения).

6). Демонтажа оборудования

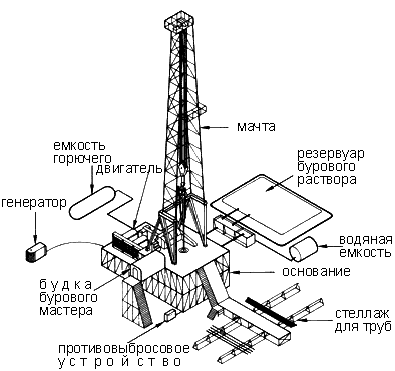

О бщая, принципиальная схема размещения бурового оборудования на скважине приведена на рис. № 1.

Рис.№1

2. Буровое оборудование

2.1. Буровые вышки.

Буровая вышка предназначена для подъема и спуска буровой колонны и обсадных труб в скважину, удержания бурильной колонны на весу во время бурения, а также для размещения в ней талевой системы, бурильных труб и части оборудования, необходимого для осуществления процесса бурения.

При бурении на нефть и газ используются металлические вышки башенного и мачтового типов. Мачтовые вышки применяются чаще, чем башенные. Они легче и быстрее устанавливаются, зато башенные вышки более грузоподъемные и более высокие. Башенные чаще применяются на глубоких разведочных скважинах, а мачтовые – на эксплуатационном бурении.

Буровые вышки бывают различными по грузоподъемности и по высоте. Практикой установлено, что при бурении скважин до глубины 1200-1300м целесообразно применять вышки высотой 28м, скважин глубиной 133-3500м – высотой 41-42м, скважин глубиной свыше 3500м – высотой 53м и более.

В настоящее время широко применяются А-образные вышки мачтового типа (см. рис.№1). Состоят они из двух колонн, соединенных сверху у кронблока связями и прикрепленных внизу к опорным шарнирам. На определенном расстоянии от шарниров вышка имеет жесткие опоры – подкосы.

2.2. Буровые лебедки

Буровая лебедка предназначена для спуска и подъема бурильной колонны, свинчивания и развинчивания труб, спуска обсадных колонн, удерживания на весу неподвижной колонны или медленного ее опускания (подачи) в процессе бурения.

В ряде случаев буровая лебедка используется для передачи мощности от двигателя к ротору, подтаскивания грузов и других вспомогательных работ.

Буровые лебедки выпускаются различных типов, отличных друг от друга кинематическими схемами и конструктивным оформлением.
