Векторная модель данных

  • Основана на векторах (направленных отрезках прямых)

  • Базовым примитивом является точка

  • Объекты создаются путем соединения точек прямыми линиями или дугами

  • Площади определяются набором линий

  • Представляет собой объектно-ориентированную систему

Пример векторного представления пространственных объектов

Типы векторных объектов,основанные на определении пространственных размеров

Типы безразмерных объектов

  • Точка - определяет геометрическое местоположение

  • Узел - топологический переход или конечная точка, также может определять местоположение

Типы одномерных объектов

  • Линия - одномерный объект

  • Линейный сегмент - прямая линия между двумя точками

  • Строка - последовательность линейных сегментов

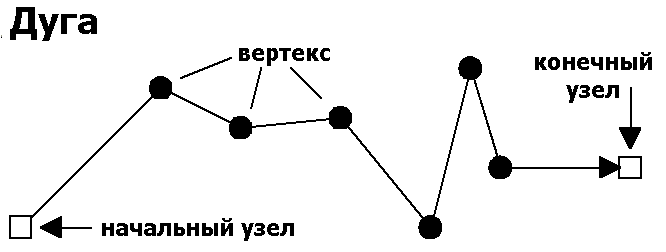

  • Дуга - геометрическое место точек, которые формируют кривую определенную математической функцией

  • Связь - соединение между двумя узлами

  • Направленная связь - связь с одним определенным направлением

  • Цепочка - направленная последовательность непересекающихся линейных сегментов или дуг с узлами на их концах

  • Кольцо - последовательность непересекающихся цепочек, строк, связей или замкнутых дуг

Типы двумерных объектов

  • Область - ограниченный непрерывный объект, который может включать или не включать в себя собственную границу

  • Внутренняя область - область, которая не включает собственную границу

  • Полигон - область, состоящая из внутренней области, одного внешнего кольца и нескольких непересекающихся, невложенных внутренних колец

  • Пиксель - элемент изображения, который является самым малым неделимым элементом изображения

Вопрос 27 Понятие слоя и блока в гис TopoL

Карты в ГИС всегда организованы послойно. Каждый тематический слой карты - множество объектов карты, сгруппированных по принципу тематической близости - слой гидрографии, слой дорог, слой лесных выделов, слой границ землевладений. Слои могут перекрывать друг друга, лежать выше или ниже. В ГИС TopoL используется понятие блока - отдельного фрагмента карты, построенного в соответствии с правилами топологической модели карты, имеющего свои границы и собственное название каталога на диске. Повыдельные карты лесничеств являются блоками карты TopoL. Вместе эти блоки - повыдельные карты лесничеств образуют слой карты повыдельного уровня.

В любой момент времени один из блоков является активным, именно с активным блоком работает пользователь, указывая что-то на карте или редактируя объекты карты. Имя активного блока TopoL показывает в заголовке окна карты. При переключении с лесничества на лесничество автоматически переключается и активный блок карты.

Активный блок можно также выбрать вручную - клавишей F3 или нажатием кнопки на панели Управление.

Блоки могут находиться один под другим, покрывая одну и ту же территорию, и при этом иметь различное содержательное наполнение. Например, на одну и ту же территорию могут буть подготовлены блоки гидрографии, дорожной сети, границ лесхозов и границ административных районов. Они образуют различные тематические слои карты.

Блок карты в TopoL содержит объекты четырех основных типов: полигоны (площадные объекты), линии, точечные объекты, тексты подписей на карте. Все объекты содержат специфичные для каждого типа объектов атрибутивные описания: идентификационный номер объекта, номер класса изобра­жае­мого объекта, цвет объекта на карте, условные знаки (символы) для изображения объекта на карте - для объектов всех типов, кроме текстовых, стиль и шрифт для текстов, топологические связи для линий и полигонов. К объектам всех типов, кроме текстов, может быть присоединена внутренняя база данных ГИС (типа DBF), к внутренней базе данных может быть подключена одна или несколько внешних баз данных (также типа DBF). Более подробно структура векторных блоков TopoL описана во второй части руководства в разделе 2.5.1 . Повыдельная карта в программе TopoL_L в рамках модели данных TopoL описывается полигонами выделов, линиями границ выделов, кварталов, различных дорог и др. Важно отметить, что выдел может включать несколько полигонов на карте, то есть может быть разделен дорогами, ручьями и т.п. Точечных объектов и текстов в повыдельном блоке, как правило, нет.
