Лабораторная работа №7 Рядовые сеялки: устройство и работа

Цель работы

Изучение назначение, технологическую схему работы рядовых сеялок СЗТ-3,6; СО-4,2. Познакомиться с устройством основных сборочных единиц и механизмов.

Необходимые материалы и оборудование:

Сеялка СЗТ-3,6, СО-4,2, плакаты, макеты, учебная литература, методическое указание, стенд "Рабочие органы сеялок"

УКАЗАНИЕ К РАБОТЕ

1. Изучение агротехнические требования, предъявляемые к посеву.

2. Ознакомьтесь со способами посева сельскохозяйственных культур Выясните, какой способ посева осуществляют сеялки СЗТ-3.6, СО-4.2.

3. Пользуясь учебником, плакатами, натурным образом сеялки СЗТ-3.6 уясните, из каких основных сборочных узлов и механизмов состоит сеялка.

4. Выясните основные отличительные особенности в технологической схеме работы сеялок СЗ-3.6. СО-4.2.

5. Пользуясь стендом "Рабочие органы", сеялок» и натурным образцом сеялок СЗТ -3.6 и С0-4,2, определите тип высевающих аппаратов сеялок для высева зерновых культур, удобрений, семян, трав

6. Разберите высевающие аппараты сеялки СЗТ-3,6, уясните наимено­вание и назначение деталей, основные регулировки. Занесите данные в отчет. Найдите на сеялке рычаги управления регулировками.

7. Выясните отличительные особенности высевающих аппаратов сеялок С3Т-3.6 и СО-4.2.

8. Рассмотритe устройство сошников сеялки СЗТ-3,6 для высева зерновых культуp и для высева тpaв, определите их тип. Пользуясь стендом "Рабочие органы", уясните отличительные особенности двухдисковых двухстрочных (узкорядных) сошников. Выясните тип заделывающих рабочих органов, установленных на сеялке.

9. Рассмотрите механизм навески сошников, загортачей. Обратите внимание как можно изменить сжатие нажимных пружин.

10. Рассмотрите прицепное устройство Найдите регулятор глубины хода сошников.

11. Пройдите к секции, двухстрочного сошника сеялки СО-4,2 и уясните ее устройство и основные регулировки.

12. Рассмотрите механизм передачи крутящею момента от опорно-приводных колес к валам высевающих аппаратов. Выясните, как он работает. Уясните назначение редуктора сеялки, муфт обгона и разобщителя. Обратите внимание, влияет ли на норму высева поступательная скорость движения агрегата?

13. Выясните отличительные особенности механизма передачи крутящего момента сеялки СО-4.2.

14. При подготовке к занятию ответьте на контрольные вопросы, выполните отчет.

Конторльные вопросы

1. Перечислите основные узлы и агрегаты сеялки СЗТ-3,6.

2. Какие типы высевающих аппаратов установлены на сеялках СЗТ-3.6, СО-4.2:

3. Принцип работы высевающих аппаратов.

4. Как осуществляется привод зерновых и туковых аппаратов.

5. Какие типы сошников установлены на сеялках.

6. Как регулируется норма высева.

7. Как отрегулировать сошники на заданную глубину посева.

8. Как переоборудовать бункер для использования всего объема под зерно.

9. В чем заключается особенность регулировки сошников, идущих по следу колес трактора.

О Т Ч Е Т

1. Агротехнические требования к посеву зерновых культур.

Таблица 1 - Основные технические характеристики рядовых сеялок

Показатели	СЗТ-3.6	СО-4.2
Высеваемые культуры Способ посева Ширина захвата Глубина посева Рабочая скорость Агрегатирование

2. Устройство сеялки.

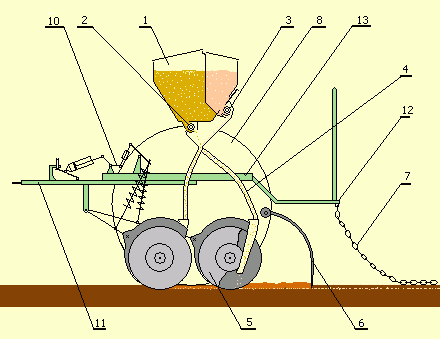

Таблица 2 - Технологическая схема работы СЗ - 3.6

Технологическая схема	№ поз	Наименование основных сборочных узлов и деталей

2. Устройство высевающих аппаратов

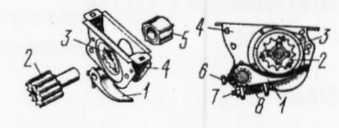

Таблица 3 - Высевающие аппараты СЗ -3,6; СЗТ - 3,6

Технологическая схема	№ поз	Наименование основных сборочных узлов и деталей
Для высева семян: ……………… ………………………………………………. (тип высевающего аппарата) Для высева удобрений:……………………. ……………………………………………….
Норма высева семян регулируется: Зависит ли норма высева семян от скорости движения агрегата? Почему?
Норма высева удобрений регулируется:

3. Устройство сошников

Таблица 4 - Типы сошников сеялок

Технологическая схема	№ поз	Наименование основных сборочных узлов и деталей
СЗТ-3,6: а) для зерна и удобрений........ ……………………………………………. (тип сошника) б) для трав ………………………………. ……………………………………………. (тип сошника)
Зарисуйте схему расстановки сошников сеялки СЗТ - 3,6
Глубина посева зерна регулируется: Глубина посева трав регулируется
СО-4,2 а) для семян…………………… …………………………………………..
для удобрений…………………………. …………………………………………..

Зарисуйте схему расстановки сошников сеялки СО – 4,2

Глубина посева семян регулируется:

Глубина посева удобрений регулируется:

Какие заделывающие и прикатывающие рабочие органы установлены на сеялках СЗТ-3,6; СО-4,2?

Перечислите отличительные особенности сеялки СЗТ-3,6 от сеялки СО-4,2

Отчет выполнил: ______________ Отчет принял: __________________
