Выбор типа отчетности и её конфигураций.
Выбор типа отчетности, критерия отчетности и пороговых значений возлагается на eNodeB и обозначается в виде параметров информационного элемента MeasConfig.
Информационный элемент MeasConfig передается на UE в случаях:
Процедуры handover. Он включен в сообщение, вызывающее переключение радио-соединения;
В случае принятия eNodeB решения о необходимости обновить параметры данного информационного блока(например изменение пороговых значений, критерия отчетности).
Информационный элемент MeasConfig передается на UE со стороны eNodeB с помощью сообщения RRC:ConnectionReconfiguration, передаваемого по нисходящему(downlink) логическому каналу DCCH.
Информационный элемент MeasConfig содержит:
Список объектов измерений, т.е. сот, включающий обслуживающую соту;
Тип отчетности;
Критерии отчетности;
Пороговые значения.
Согласно спецификации 3GPP TS:36331, определены три типа отчетности:
Периодическая (periodical reporting) – периодическое отправление отчетов на eNodeB;
Событийная (event triggered reporting) – отправка отчетов в случае появления события (например превышение порогового значения).
Смешанная (event triggered periodic reporting) – событие вызывает периодическую отчетность.
Определены критерии отчетности, события вызывающие отправление отчета в случае использования событийного/смешенного типа отчетности:
Event A1: уровень сигнала от обслуживающей базовой станции (БС) превысил заданное значение.
Event A2: уровень сигнала от обслуживающей БС стал хуже, чем заданное значение.
Event A3: уровень сигнала от соседней БС стал лучше, чем от обслуживающей БС на заданное значение.
Event A4: уровень сигнала от соседней БС превысил заданное значение.
Event A5: уровень сигнала от обслуживающей БС стал хуже, чем заданное значение. В то время как уровень сигнала от соседней БС превысил другое заданное значение.
Event B1: уровень сигнала станций других систем доступа превысил заданное значение.
Event B2: уровень сигнала от обслуживающей БС стал хуже, чем заданное значение. В то время как уровень сигнала станций других систем доступа превысил заданное значение.
Выбор пороговых значений также возлагается на eNodeB, они должны быть оптимизированы: слишком маленькие значения могут привести к слишком частой инициации хэндовера (превратить его в некое подобие пинг-понга). Слишком высокие значения могут быть причиной потери сигнала во время хэндовера, когда радиоканал в обслуживающей ячейке станет непригодным для передачи данных.
Измерение уровня сигнала
Измерения уровня сигнала соседних сот происходит на стороне UE, на физическом уровне, на основе измерения уровня сигнала опорных сигналов (Reference Signal). UE в сообщении RRC:Measurement Report может отправить результаты измерений, которые относятся только к одиночному измерению, т.е. измерения не комбинируются при отправке отчета.
Для определения качества радиоканала может использоваться одна из следующих характеристик: RSRP или RSRQ.
RSRP (Reference Signal Received Power) - это среднее значение мощности принятых опорных сигналов/символов (Reference Signal). Значению RSRP однозначно выставляется в соответствие идентификатор, который и отправляется на eNodeB.(т.е. существует таблица с соответствием уровня сигнала определенному идентификатору)

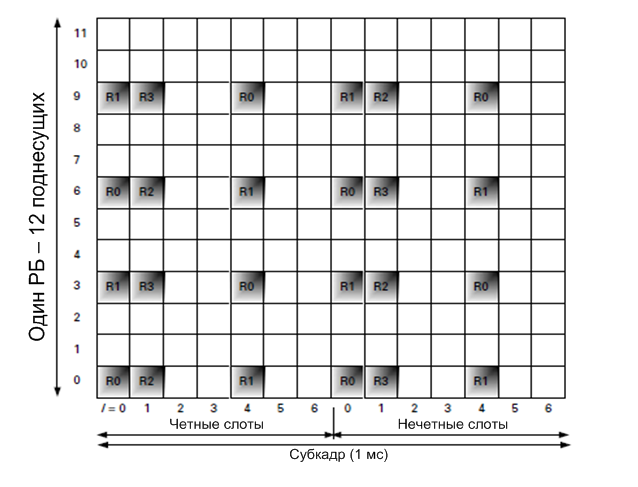

Опорный сигнал (Reference Signal) - это специальный сигнал, известный приемной стороне и расположенный в определенном месте в ресурсном блоке.
RSRQ (Reference Signal Received Quality) - характеризует качество принятых опорных символов и рассчитывается по следующей формуле:
RSRQ = RSRP / (RSSI/N), где
N - количество ресурсных блоков, по которым проводилось измерение RSSI.
RSSI (Received Signal Strength Indicator) - среднее значение мощности сигналов в OFDMA символах, которые содержат опорные сигналы (если MIMO не используется, то это символы 0 и 4).
Каждый критерий отчетности может основываться как на RSRP, так и на RSRQ, измерения проводятся на любом стандартизированном частотном диапазоне(т.е. LTE-сот и сот других 3G технологий). Кроме того в измерении участвует такой параметр как time-to-trigger, принимающий значения [0 – 5120мс] и означающий период времени, на протяжении которого осуществляется измерение.
