Энергетика
Традиционная энергетика
Тепловые электростанции
Тепловая электростанция (ТЭС) - электростанция, вырабатывающая электрическую энергию в результате преобразования тепловой энергии, выделяющейся при сжигании органического топлива. На тепловых электростанциях химическая энергия топлива преобразуется сначала в механическую, а затем в электрическую. Первые ТЭС появились в конце 19 в. (в 1882 — в Нью-Йорке, 1883 — в Петербурге, 1884 — в Берлине) и получили преимущественное распространение. В середине 70-х гг. 20 в. ТЭС — основной вид электрических станций. Доля вырабатываемой ими электроэнергии составляла: в СССР и США св. 80% (1975), в мире около 76% (1973). Среди ТЭС преобладают тепловые паротурбинные электростанции (ТПЭС), на которых тепловая энергия используется в парогенераторе для получения водяного пара высокого давления, приводящего во вращение ротор паровой турбины, соединённый с ротором электрического генератора (обычно синхронного генератора). В СССР на ТПЭС производится (1975) ~99% электроэнергии, вырабатываемой ТЭС. В качестве топлива на таких ТЭС используют уголь (преимущественно), мазут, природный газ, лигнит, торф, сланцы. Их кпд достигает 40%. мощность — 3 Гвт, в СССР создавались ТПЭС полной проектной мощностью до 5—6 Гвт.
Типы:
Котлотурбинные электростанции
Конденсационные электростанции (КЭС, исторически получили название ГРЭС — государственная районная электростанция)
Теплоэлектроцентрали (теплофикационные электростанции, ТЭЦ)
Газотурбинные электростанции
Электростанции на базе парогазовых установок
Электростанции на основе поршневых двигателей
С воспламенением от сжатия (дизель)
C воспламенением от искры
Комбинированного цикла
Преимущества:
1. Используемое топливо достаточно дешево.
2. Требуют меньших капиталовложений по сравнению с другими электростанциями.
3. Могут быть построены в любом месте независимо от наличия топлива. Топливо может транспортироваться к месту расположения электростанции железнодорожным или автомобильным транспортом.
4. Занимают меньшую площадь по сравнению с гидроэлектростанциями.
5. Стоимость выработки электроэнергии меньше, чем у дизельных электростанций.
Недостатки:
1. Загрязняют атмосферу, выбрасывая в воздух большое количество дыма и копоти.
2. Более высокие эксплуатационные расходы по сравнению с гидроэлектростанциями.
Сxема

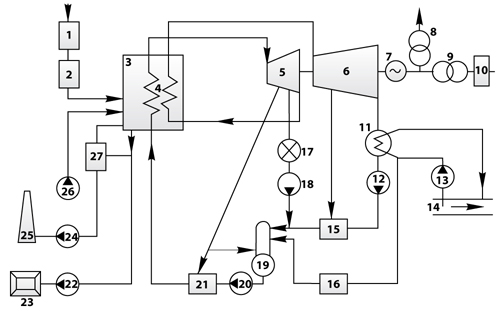

Обозначения на схеме ТЭС:
Топливное хозяйство;
подготовка топлива;
котел;
промежуточный пароперегреватель;
часть высокого давления паровой турбины (ЧВД или ЦВД);
часть низкого давления паровой турбины (ЧНД или ЦНД);
электрический генератор;
трансформатор собственных нужд;
трансформатор связи;
главное распределительное устройство;
конденсатор;
конденсатный насос;
циркуляционный насос;
источник водоснабжения (например, река);
подогреватель низкого давления (ПНД);
водоподготовительная установка (ВПУ);
потребитель тепловой энергии;
насос обратного конденсата;
деаэратор;
питательный насос;
подогреватель высокого давления (ПВД);
шлакозолоудаление;
золоотвал;
дымосос (ДС);
дымовая труба;
дутьевой вентилятов (ДВ);
золоуловитель.
Гидроэлектростанции
Гидроэлектростанция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока. Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.
Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки, благоприятствуют гидростроительству каньонобразные виды рельефа.

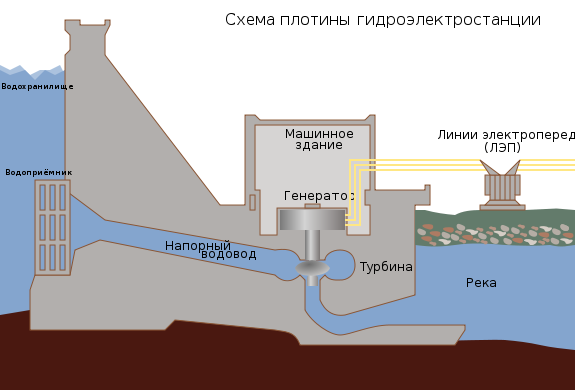

Принцип работы ГЭС достаточно прост. Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.
Необходимый напор воды образуется посредством строительства плотины, и как следствие концентрации реки в определенном месте, или деривацией — естественным током воды. В некоторых случаях для получения необходимого напора воды используют совместно и плотину, и деривацию.
Непосредственно в самом здании гидроэлектростанции располагается все энергетическое оборудование. В зависимости от назначения, оно имеет свое определенное деление. В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию тока воды в электрическую энергию. Есть еще всевозможное дополнительное оборудование, устройства управления и контроля над работой ГЭС, трансформаторная станция, распределительные устройства и многое другое.
Атомные электростанции
Атомная электростанция (АЭС) — ядерная установка для производства энергии в заданных режимах и условиях применения, располагающаяся в пределах определённой проектом территории, на которой для осуществления этой цели используются ядерный реактор(реакторы) и комплекс необходимых систем, устройств, оборудования и сооружений с необходимыми работниками (персоналом) (ОПБ-88/97).
