Основная часть

I этап. Создание таблиц

Создание дополнительных таблиц.

Создание базы данных необходимо начинать с дополнительных таблиц. Любые таблицы в базе данных создаются в режиме конструктора, после чего заполняются данными. Всего насчитывается три дополнительные таблицы.

Первая дополнительная таблица «Виды работ» содержит данные по видам работ промышленных роботов. На рисунке 1 эта таблица показана в виде конструктора, а на рисунке 2 – в виде таблицы.

Рисунок 1 – Таблица «Виды работ»

в режиме конструктора.

Рисунок 2 – Таблица «Виды работ» в режиме таблицы.

Вторая дополнительная таблица «Метод программирования» содержит данные о методах программирования промышленных роботов. На рисунке 3 и 4 показана таблица «Метод программирования» в режиме конструктора и в режиме таблицы соответственно.

Рисунок 3 – Таблица «Метод программирования»

в режиме конструктора.

Рисунок 4 - Таблица «Метод программирования»

в режиме таблицы.

Третья дополнительная таблица «Пульт управления» содержит данные о видах пульта управления промышленных роботов. На рисунке 5 показана таблица «Пульт управления» в режиме конструктора, а на рисунке 6 эта же таблица показана в режиме таблицы.

Рисунок 5 – Таблица «Пульт управления»

в режиме конструктора.

Рисунок 6 - Таблица «Пульт управления»

в режиме таблицы.

Создание основной таблицы

Основная таблица «Технические характеристики» создается с помощью конструктора, после чего заполняется данными. На рисунке 7 изображена основная таблица в режиме конструктора. На рисунке 8 та же таблица, но в режиме таблицы. В поле «Код метода программирования» содержится ссылка на таблицу «Метод программирования», в поле «Код вида пульта» - на «Пульт управления», в поле «Код работы» - на «Виды работ».

Рисунок 7 – Основная таблица

«Технические характеристики»

в режиме конструктора.

Рисунок 8 – Основная таблица в режиме таблицы.

II этап. Создание схемы данных

Схема данных необходима для связи столбца с данными одной таблицы и ячейки с порядковым номером этих данных другой таблицы. Поля «Код метода программирования», «Код вида пульта» и «Код работы» были связаны с полями, имеющие такое же название, но находящиеся в основной таблице. Связаны они были методом «один-ко-многим». На рисунке 9 изображена схема данных.

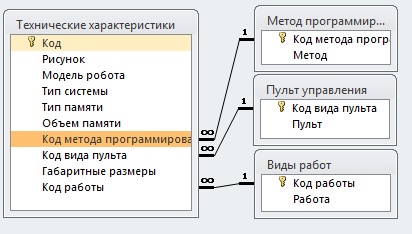

Рисунок 9 – Схема данных

III этап. Создание формы

Форма необходима для ввода и просмотра данных. На рисунке 10 показана форма по всей базе данных, созданная с помощью мастера форм.

Рисунок 10 – Форма.

IV этап. Создание запросов

В каждом запросе присутствуют следующие поля: «Тип системы», «Тип памяти», «Объем памяти», «Работа», «Метод программирования», «Пульт управления». Каждый запрос был создан с помощью конструктора запросов.

Запрос 1. В запросе 1 указаны следующие параметры отбора данных: работа - Для автоматизации вспомогательных операций; метод программирования – АЗП. На рисунке 10 показан запрос 1 в режиме конструктора.

Рисунок 10 – Запрос 1 в режиме конструктора.

Запрос 2. В запросе 2 присутствуют следующие параметры отбора данных: объем памяти – больше 36; виды работ - транспортный робот. На рисунке 11 показан запрос 2 в режиме конструктора.

Рисунок 11 – Запрос 2 в режиме конструктора.

Запрос 3. В запросе указаны следующие параметры отбора данных виды работ - робот-автооператор; пульт управления - Автоном. На рисунке 12 показан запрос 3 в режиме конструктора.

Рисунок 12 – Запрос 3 в режиме конструктора.
