Виконання роботи:

Для експериментальних випробувань використовується автомобіль Renault Clio Symbol з технічними характеристиками, наведеними в таблиці 3.1.

Таблиця 3.1 – Технічні характеристики автомобіля Renault Clio Symbol

Тип кузова

седан

Габаритні розміри, дов./шир./вис., мм

4150x1639x1416

Кількість дверей

4

Максимальна швидкість, км/г

186

Тип приводу

Передній

КПП

5МКПП

Колісна база, мм

2472

Шини

175/65 R114

Маса, споряджена/повна, кг

950 / 1475

А) Визначити загальну вертикальну жорсткість передньої підвіски легкового автомобіля за допомогою прямого вимірювання. Схема вимірювання наведена на рисунку 3.2

Автомобіль встановлюють на горизонтальну ділянку:

- до підрамника підвіски закріпляють вимірювальний пристрій (дінамометричну ланку) за схемою 3.1, колеса вимірювальної вісі знаходиться на рухомій площадці;

- задаючи навантаження проводять вимірювання вертикального переміщення кузова за допомогою штангельрейсмуса.

Виміри проводяться за умови тиску повітря у шинах 2.0атм. За отриманими даними будується графік вертикальної загальної жорсткості підвіски.

1 – вимірювальний пристрій; 2 – навантажувач; 3 – опора; 4 – рухома площадка

Рисунок 3.1 – Схема вимірювання вертикальної загальної жорсткості шини:

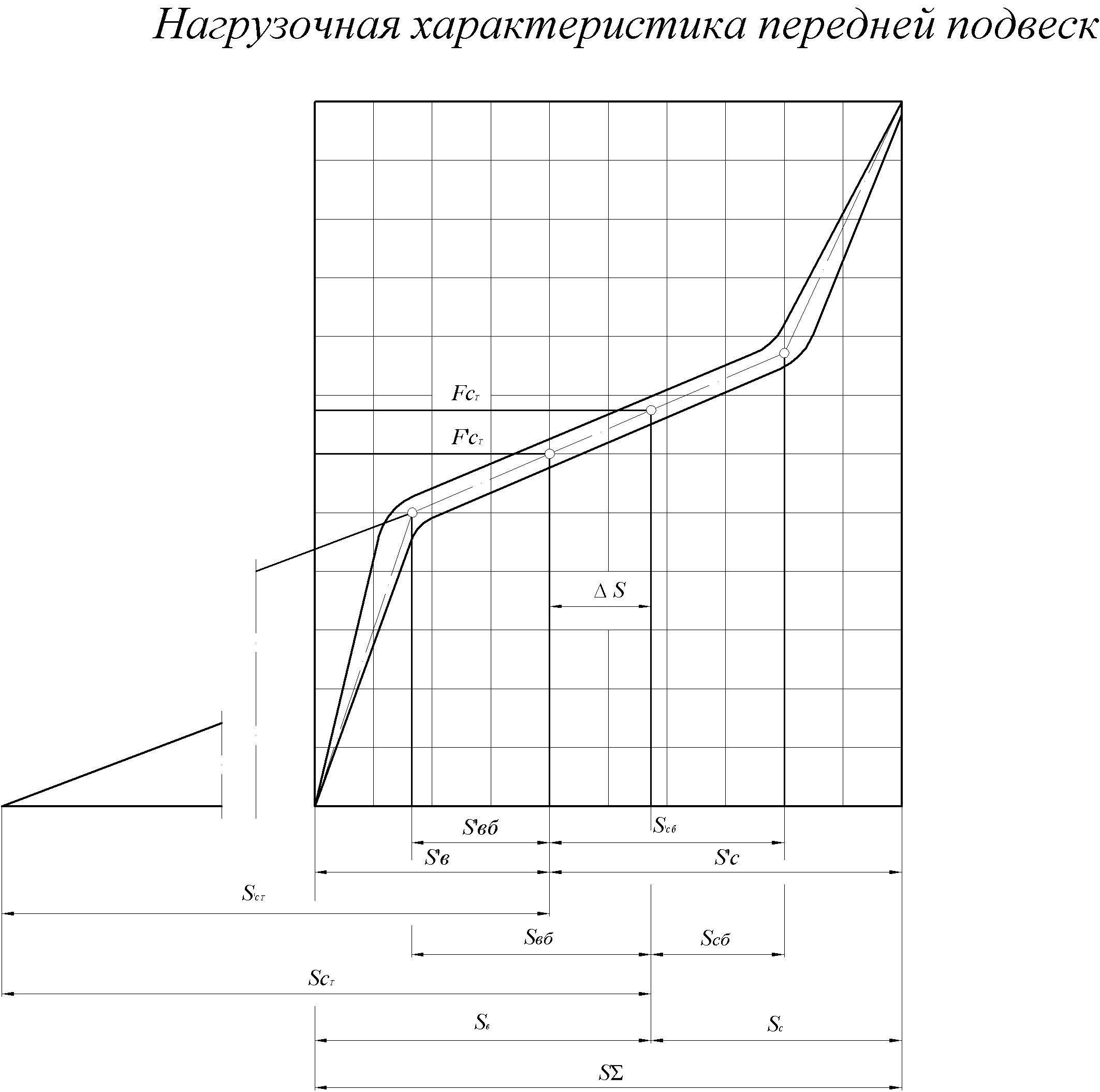

Рисунок 3.2 – Загальна жорсткістна характеристика підвіски автомобіля

Другий етап передбачає визначення характеристики затухання прискорення автомобіля в вертикальній площені під час скидання з платформи.

Вимірювання прискорень транспортного засобу в трьох осях проводиться за допомога акселерометру LIS331DLH з наднизькім енергоспоживанням високої продуктивності та цифровим інтерфейсом I2C/SPIserial з послідовнім каналом зв'язку.

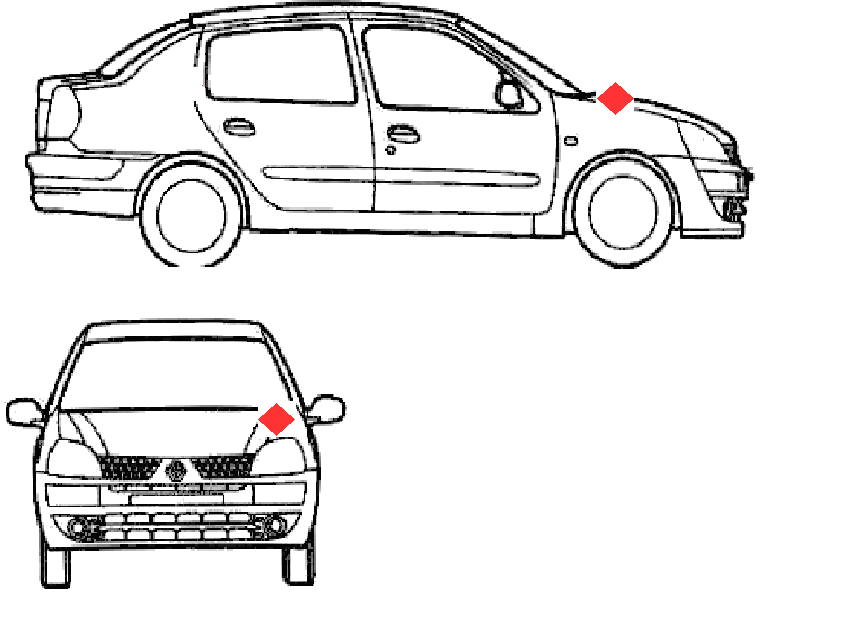

Згідно рекомендацій встановлення датчиків проводиться за схемою, наведеною на рисунку 3.3.

Рисунок 3.3 - Схема встановлення акселерометрів

  • - місце закріплення акселерометру

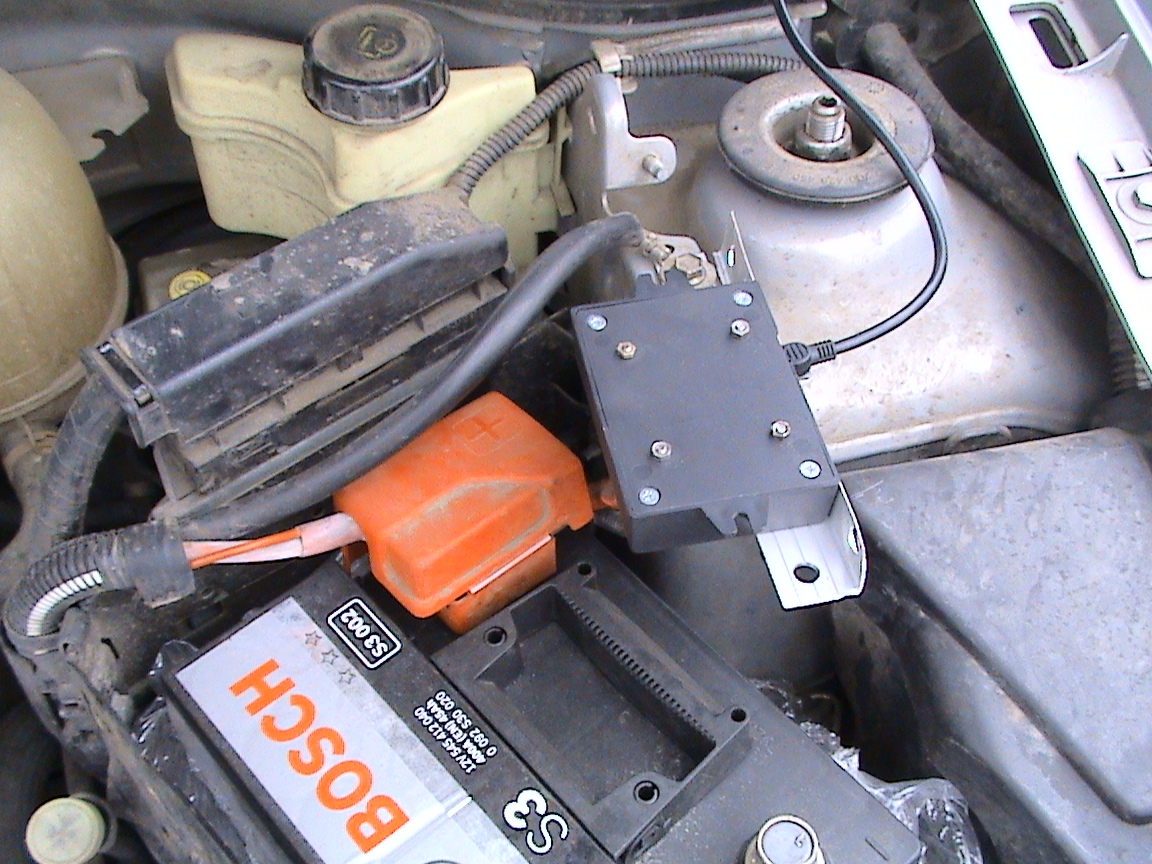

Закріплення переднього акселерометру проводиться за допомогою кронштейна до кузова автомобіля. Передача даних проводиться за допомогою подовжувача USB на ПК (рис.3.4).

Рисунок 3.4 - Закріплення переднього акселерометра в моторному відсіку

Обробка даних проводиться за допомогою програмного забезпечення INEMO Software Tool, отримані дані накопичуються та зберігаються в модулі пам’яті.

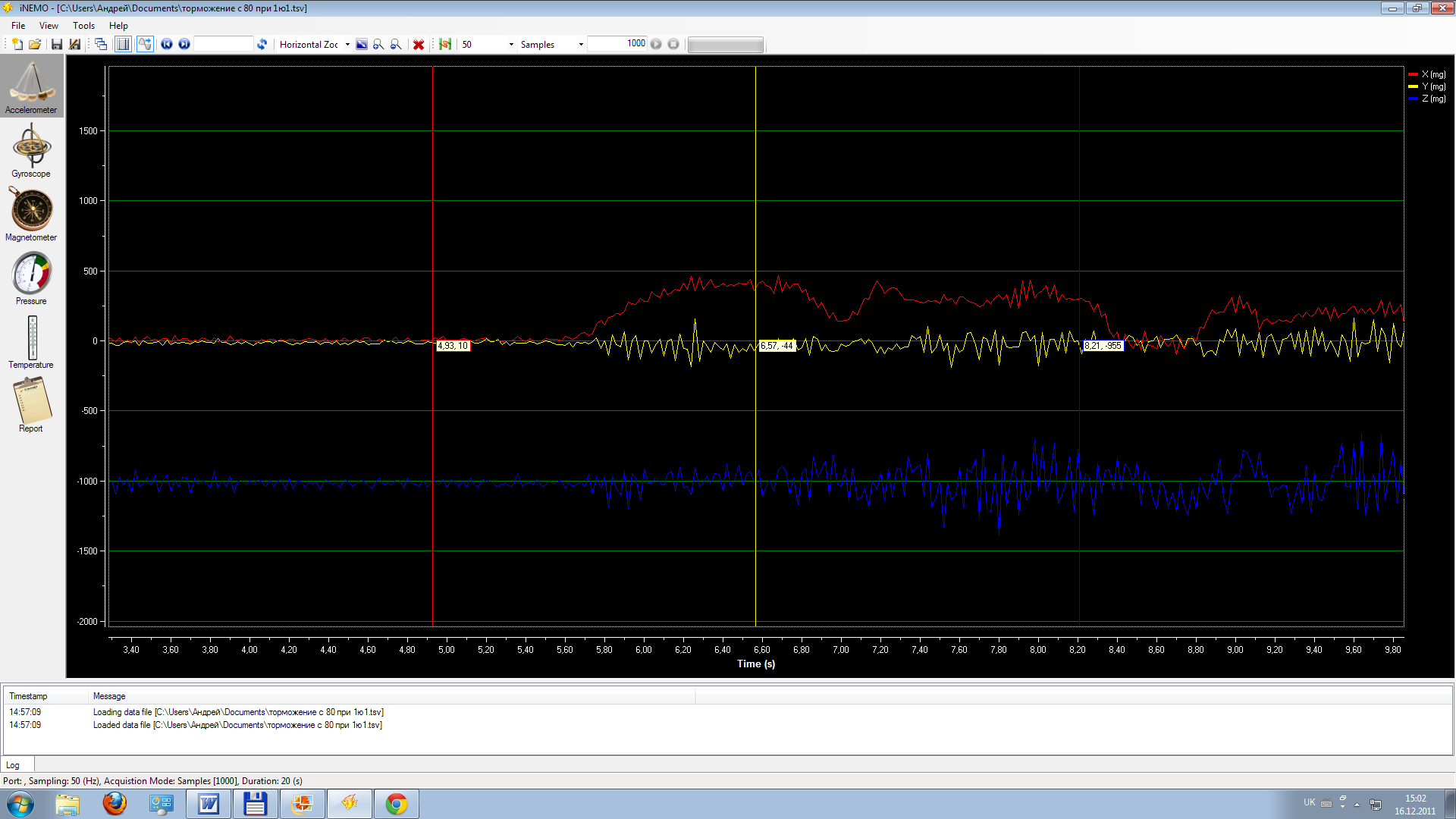

Графічне зображення інтерфейсу наведено на рисунку 3.5.

Рисунок 3.5 - Інтерфейс програми INEMO Software Tool

Результати вимірювань під час скидання автомобіля наведені в таблиці 3.1 та на графіку 3.6.

Таблиця 3.1 – Фрагмент результатів вимірювань за даними програми INEMO Software Tool.

Час вимірювання, 1/50c

Вертикальне прискорення з урахуванням тяжіння,mg

2800

1046

2840

1362

2880

1413

2920

1239

2960

1102

3000

1001

3040

885

3080

798

3120

803

3160

916

3200

1100

3240

964

3280

920

3320

996

3360

1073

3400

1121

3440

1047

3480

1050

3520

1058

3560

1045

3600

1008

3640

972

3680

994

3720

1057

3760

1079

3800

1043

3840

1003

3880

999

3920

1013

3960

1020

4000

1020

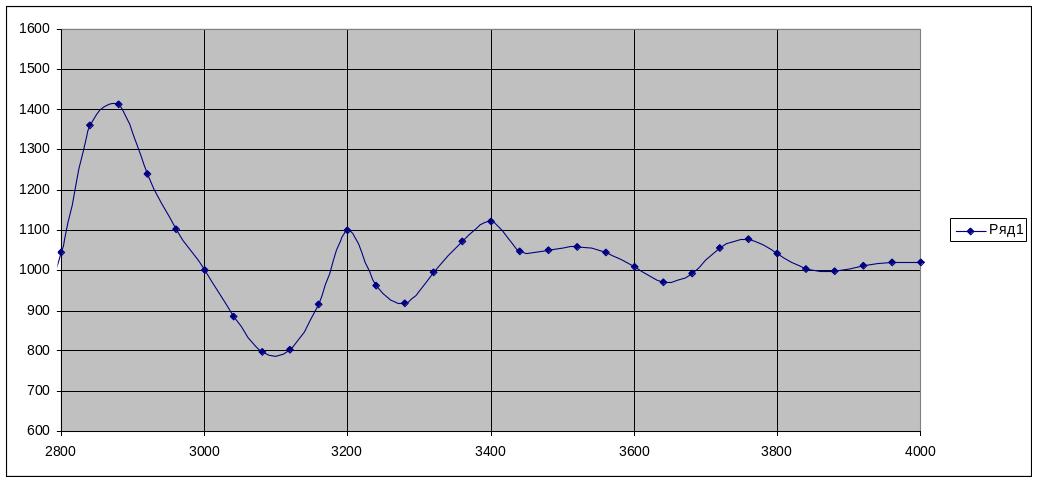

Рисунок 3.6 - Вертикальні прискорення кузова автомобіля

Проводимо аналітичний аналіз з метою визначення характеристики амортизатора.

Модель автомобільного амортизатора - система диференційних рівнянь.

де m значення ваги, що приходиться на вісь,Н;

- сила опору пружини амортизатора, Н;

p - жорсткості пружини, Н/мм:

Початкові значення

Вектор, елементами якого є перша і друга похідні, обчислені при початкових умовах (система диференційних рівнянь).

Блок роз'язання:

Розв'язок системи диференційних рівнянь. Нульовий стовпець - значення моментів часу, у яких обчислюються похідні; перший стовпець - значення першої похідної, обчислені у відповідні моменти часу; другий стовпець - значенння другої похідної обчислені у відповідні моменти часу

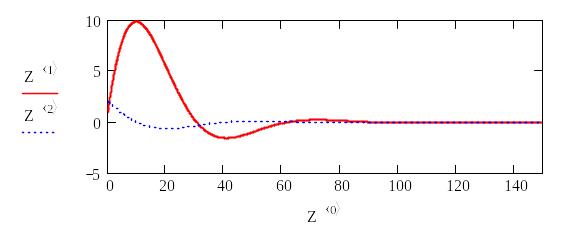

Графічна модель: безперевна лінія (перша похідна) імітує процес дії відповідної сили ваги на окремий амортизатор (згасаючі коливання); пунктирна лінія (друга похідгна) імітує процес дії сили опору, яка направленна на гашення виниклих коливань. Максимумам першої кривої відповідають точки перегину другої кривої.

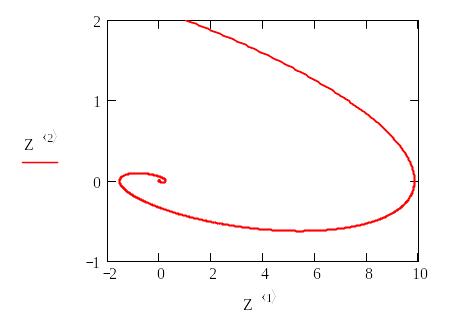

Фазовий портрет - траекторія руху фазофої точки у фазовому просторі, яка показує взаємозв'язок сил, які діють на амортизатор. Загальний вигляд фазової траекторії показує, що на амортизатор гармонійно (спіраль) діють згасаючі сили, не одинакових амплітуд (еліптичність спіралі)

Висновки: Проведено експериментальне та аналітичне визначення жорсткісних характеристик елементів підвіски легкового автомобіля.
