Програма роботи
1. Експериментально визначити параметри різних котушок індуктивностей на універсальному лабораторному стенді УЛС-ЛПІ.
2. Побудувати в масштабі векторні діаграми струмів і напруг при послідовному та змішаному з'єднанні опорів R, XL і ХC.
Порядок виконання роботи
1. Встановити на лабораторний стенд блоки опорів та індуктивностей. Зібрати просте електричне коло (рисунок 3.4). Згідно з варіантом за таблицею 3.2 встановити значення RK і LK для досліду 1. Визначити експериментально параметри RK і LK, виміряти дві різні напруги (з метою усереднення) і заповнити таблицю 3.3.

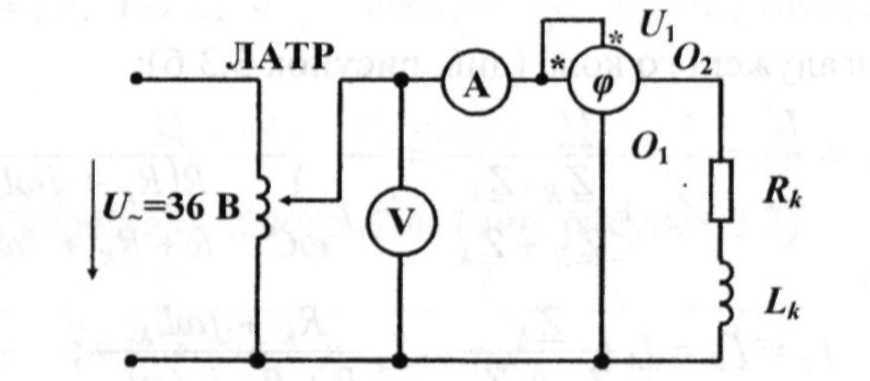

Рисунок 3.4 - Просте електричне коло змінного струму
Таблиця 3.2
Номер бригади |
Котушка1 |
Котушка2 |
U, B |
||||
RK, Oм |
Lk, мГн |
RK, Oм |
Lk, мГн |
||||
1 |
30 |
69,9 |
160 |
29 |
15 |
||
2 |
50 |
99 |
100 |
40 |
20 |
||
3 |
90 |
99 |
50 |
90 |
15 |
||
4 |
140 |
99 |
20 |
60 |
20 |
||
5 |
190 |
99 |
20 |
20 |
15 |
Зауваження. Виконати досліди з різними варіантами котушок - відповідно котушки 1 і 2 (таблиця 3.2).
Таблиця 3.3
Котушка |
Номер |
Експериментальні дані |
Розрахункові дані |
||||||||||
U, B |
I, A |
φ, град. |
f, Гц |
R, Ом |
L, Гн |
Z, кОм |
P, Вт |
RK, Ом |
X, Oм |
LK, Гн |
|||
1 |
1 2 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
1 2 |
|
|
|
|
|
|
|
|
|
|
|
2. Зібрати нерозгалужене коло змінного струму (рисунок 3.5), виміряти струм і напругу на вході та на окремих елементах кола. Заповнити таблицю 3.4.

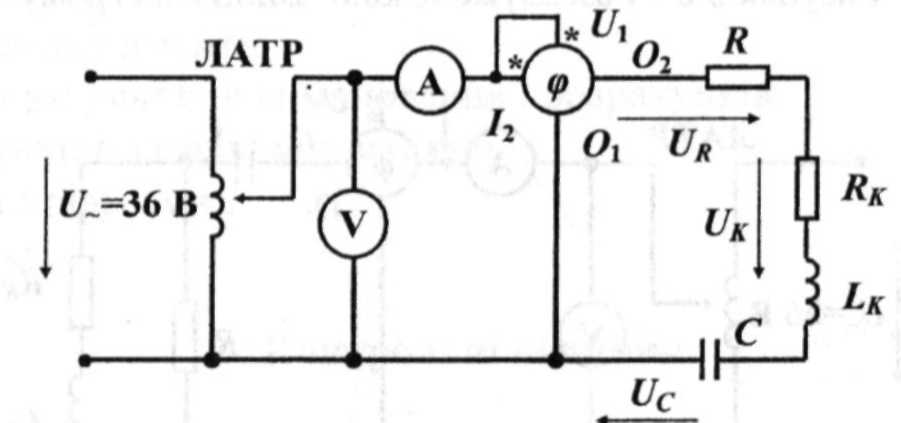

Рисунок 3.5 - Нерозгалужене коло змінного струму
Таблиця 3.4
Вихідні дані згідно з номером бригади |
Дані |
U, B |
I, A |
UR, B |
UK, B |
UС, B |
φ, град. |
P, Вт |
R=…Ом RК=…Ом
|
Експериментальні |
|
|
|
|
|
|
|
LK =…Гн C=…мкФ |
Розрахункові |
|
|
|
|
|
|
|
3. При обробці експериментальних даних визначити покази всіх приладів, занести до таблиці 3.3, побудувати векторну діаграму, вважаючи заданими вхідні напруги U і параметри R, RK, LK,C..
Порівняти експериментальні та розрахункові дані, зробити висновки.
4. Зібрати розгалужене коло (рисунок 3.6 або 3.7 згідно з варіантом таблиці 3.5), виміряти струми і напруги на елементах, занести значення до таблиці 3.6.

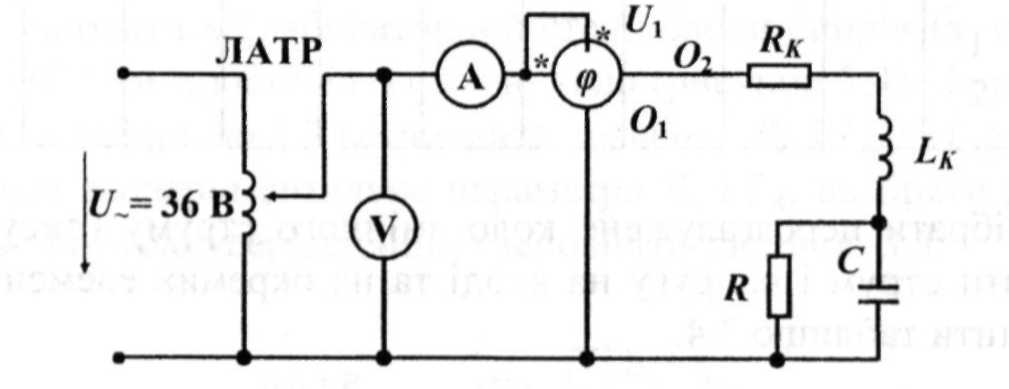

Рисунок 3.6 - Розгалужене коло змінного струму
Рисунок 3.7 - Розгалужене коло змінного струму
Таблиця 3.5
Номер бригади |
R, Oм |
RK, Oм |
Lk, мГн |
С1, мкф |
U, B |
Рисунок до таблиці 3.6 |
1 |
30 |
|
69 |
15 |
15 |
3.6 |
2 |
50 |
|
99 |
25 |
20 |
3.7 |
3 |
70 |
|
99 |
35 |
15 |
3.6 |
4 |
90 |
|
99 |
50 |
20 |
3.7 |
5 |
140 |
|
99 |
70 |
15 |
3.6 |
Таблиця 3.6
Вихідні дані згідно з номером бригади за таблицею 3.5 |
Дані |
U, B |
I, A |
UR, B |
UK, B |
UС, B |
φ, град. |
P, Вт |
R=…Ом RК=…Ом |
Експериментальні |
|
|
|
|
|
|
|
LK =…Гн C=…мкФ |
Розрахункові |
|
|
|
|
|
|
|
5. При обробці експериментальних даних визначити покази всіх приладів, вважаючи заданими U і параметри кола. Заповнити таблицю 3.6, порівняти експериментальні та розрахункові дані, зробити висновки, побудувати векторну діаграму.
