Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

Высшего профессионального образования

"Ивановский государственный архитектурно-строительный университет"

Кафедра Строительные конструкции

Реферат по дисциплине: История архитектуры и строительной техники

Готическая архитектура

Выполнил студент группы СУЗ-11 :

Корзина К.С.

Проверил:

ктн доцент Елин Д.А.

Иваново 2012

Содержание:

• Введение (1стр.)

• Особенности архитектурного стиля

1. Каркасная система(2стр.)

2. Распределение нагрузки(2стр.)

3. Конструктивные элементы(3стр.)

4. Готические своды(5 стр.)

• Готический стиль в разных странах мира

1. Франция(7 стр.)

2. Англия(11стр.)

3. Германия(13 стр.)

4. Испания (15 стр.)

5. Италия(16 стр.)

6. Чехия(18 стр.)

• Используемые ресурсы(20 стр.)

ВВЕДЕНИЕ

Название этого художественного стиля происходит от итальянских слов «маниера готика» — «готская манера» (от названия германского племени готов). В Италии эпохи Возрождения так назвали средневековое искусство Северной Европы — художественный стиль, господствовавший в странах Западной, Центральной и отчасти Восточной Европы между серединой XII в. и XV—XVI вв. Готика зародилась в северной части Франции (Пикардия, Иль-де-Франс) в середине XII века и достигла расцвета в первой половине XIII в. Основное место в готической архитектуре занимают религиозные постройки — соборы. Готический собор представляет собой слияние множества шедевров. Именно здесь соединяются непостижимое архитектурное мастерство, грандиозные произведения скульптуры и великолепие живописи. Стремящиеся ввысь колонны и шпили, украшенные резными каменными кружевами, будто теряются в небесах, поглощенные дымкой облаков. Гигантские размеры фасада создают ощущение космического пространства. Острость, тонкость и грациозность форм придают постройке особенную легкость и воздушность. Силуэт здания будто готов оторваться от земли и воспарить.Все это великолепие дополнено «каменной библией». Каменные изваяния святых рисуют нам картины библейских историй. Кроме библейских героев, фасад здания украшен мифическими существами. Особенно частым украшением служили мрачные фигуры горгулий. Скульптура — неотъемлемая часть готического искусства. Четкие и реалистичные черты фигур сливаются с великолепными узорами, создавая неделимый неподражаемый ансамбль. Скульптура готики, в отличии от скульптуры романского периода, не подчинена плоскости стен собора и обрамлениям. Она пишет самостоятельные картины и в то же время является архитектурной частью собора. На фигурах ярко выражена игра света и тени, что оживляет стены собора, придавая им фантастические очертания. Резко развивается монументальная пластика. А скульптура поздней готики ощутило влияние итальянского искусства.

ОСОБЕННОСТИ АРХИТЕКТУРНОГО СТИЛЯ

Каркасная система

Каркасная система готической архитектуры — совокупность конструктивных строительных приемов, появившаяся в готике, которая позволила изменить распределение нагрузки в здании и заметно облегчить его стены и перекрытия. Благодаря данному изобретению архитекторы средневековья смогли значительно увеличить площадь и высоту возводимых сооружений.

Г лавной и в первую очередь бросающейся в глаза чертой готических соборов является их ажурная структура, представляющая собой резкий контраст массивным конструкциям предшествующей романской архитектуры.

Распределение нагрузки

Техническим прорывом архитекторов готики явилось их открытие нового способа распределения нагрузки. (Любое свободностоящее здание испытывает два вида нагрузок: от собственного веса (включая перекрытия) и погодные (ветер, дождь, снег). Затем оно передает их вниз по стенам — к фундаменту, нейтрализуя затем в земле. Именно поэтому каменные здания строятся более основательно, чем деревянные, так как камень, будучи тяжелее древесины, подвергается большей угрозе обрушения в случае ошибки в расчетах). В романской архитектуре, отчасти являющейся наследницей древнеримской, несущими частями здания были все стены целиком.

Рис .1 Распределение нагрузки на каркасную систему

Если архитектор желал увеличить размер свода, то таким образом увеличивался и его вес, и стену приходилось утолщать, чтобы она могла выдержать вес такого свода.

Р ешающей для развития готики стала догадка, что вес и давление каменной кладки могут концентрироваться в определенных точках, и если их поддержать именно в этих местах, другим элементам постройки уже не обязательно быть несущими. Так возник готический каркас — хотя предпосылки для него появились несколько ранее:"Исторически этот конструктивный прием возник из усовершенствования романского крестового свода. Уже романские зодчие в некоторых случаях выкладывали швы между распалубками крестовых сводов выступающими наружу камнями. Однако такие швы имели тогда чисто декоративное значение; свод по-прежнему оставался тяжелым и массивным. Новаторство технического решения состояло в следующем: свод перестали опирать на сплошные стены здания, массивный цилиндрический свод заменили ажурным нервюрным крестовым, давление этого свода передается нервюрами и арками на столбы (колонны). Возникающий таким образом боковой распор воспринимается аркбутанами и контрфорсами.

Конструктивные элементы

• Аркбутан — это наружная каменная упорная арка, которая передает распор сводов главного нефа на опорные столбы, отстоящие от основного корпуса здания — контрфорсы. Завершается аркбутан наклонной плоскостью по направлению ската кровли. В ранний период развития готики встречаются аркбутаны, скрытые под крыши, но они мешали освещать соборы, поэтому вскоре они были выведены наружу, и стали открытыми для обозрения извне. Аркбутаны бывают двухпролетные, двухъярусные, и комбинирующие оба этих варианта.

• Контрфорс — в готике вертикальная конструкция, мощный столб, способствующий устойчивости стены тем, что своей массой противодействует распору сводов.

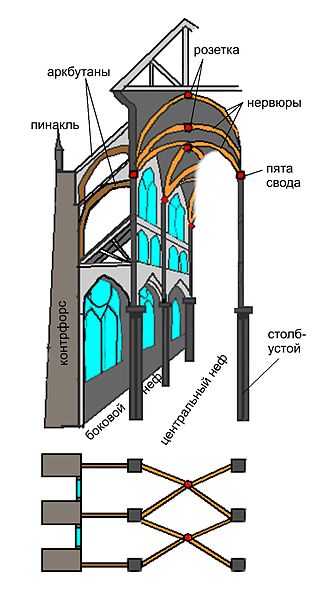

Рис .2 Каркасная система

В средневековой архитектуре догадались не прислонять его к стене здания, а вынести его наружу, на расстояние в несколько метров, соединив со зданием перекинутыми арками — аркбутанами. Этого было достаточно для эффективного переноса нагрузки со стены на опорные колонны.

Внешняя поверхность контрфорса могла быть вертикальной, ступенчатой или непрерывно наклонной.

• Пинакль — остроконечная башенка, которой нагружали вершину контрфорса в месте примыкания к нему аркбутана. Это делалось с целью предотвращения сдвигающих усилий.

• Столб-устой — мог быть простого сечения, или же представлять собой «пучок колонн».

• Нервюра — ребро арки свода, выступающее из кладки и профилированное. Система нервюр образует каркас, поддерживающий облегченную кладку свода. Делятся на:

1. Щековые арки — четыре арки по периметру квадратной ячейки в основании свода.

2. Ожива — диагональная арка. Почти всегда полуциркульная.

3. Тьерсерон — дополнительная нервюра, идущая от опоры и поддерживающие посередине лиерны.

4. Л

   Рис.2 Конструктивные элементы

   иерны — дополнительная нервюра, идущая от точки пересечения ожив к щелыге щековых арок.

5. Контрлиерны — поперечные нервюры, связывающие между собой основные (т.е. оживы, лиерны и тьерсероны).

6. Запалубка — в нервюрном своде заполнение между нервюрами.

7. Замковый камень (розетка)
